七弦电吉他双线圈拾音器结构造型

　　七弦电吉他双线圈拾音器属于弦鸣乐器中的电声转换部件，主要应用在扩展低频音域的七弦电吉他上，常见于重型音乐、现代金属、融合爵士以及录音室定制乐器的装配场景。它的核心作用是把金属琴弦在磁场区域内振动所产生的磁通变化转化为电信号，再通过吉他电路传输至效果器与音箱系统。与普通六弦拾音器相比，七弦版本需要在有限的琴身安装空间内增加一组磁极位置，同时保持各弦之间输出平衡、磁路耦合稳定以及外观比例协调，因此在结构布置上对磁极间距、线圈宽度、底座轮廓和安装孔位都有更严格的要求。

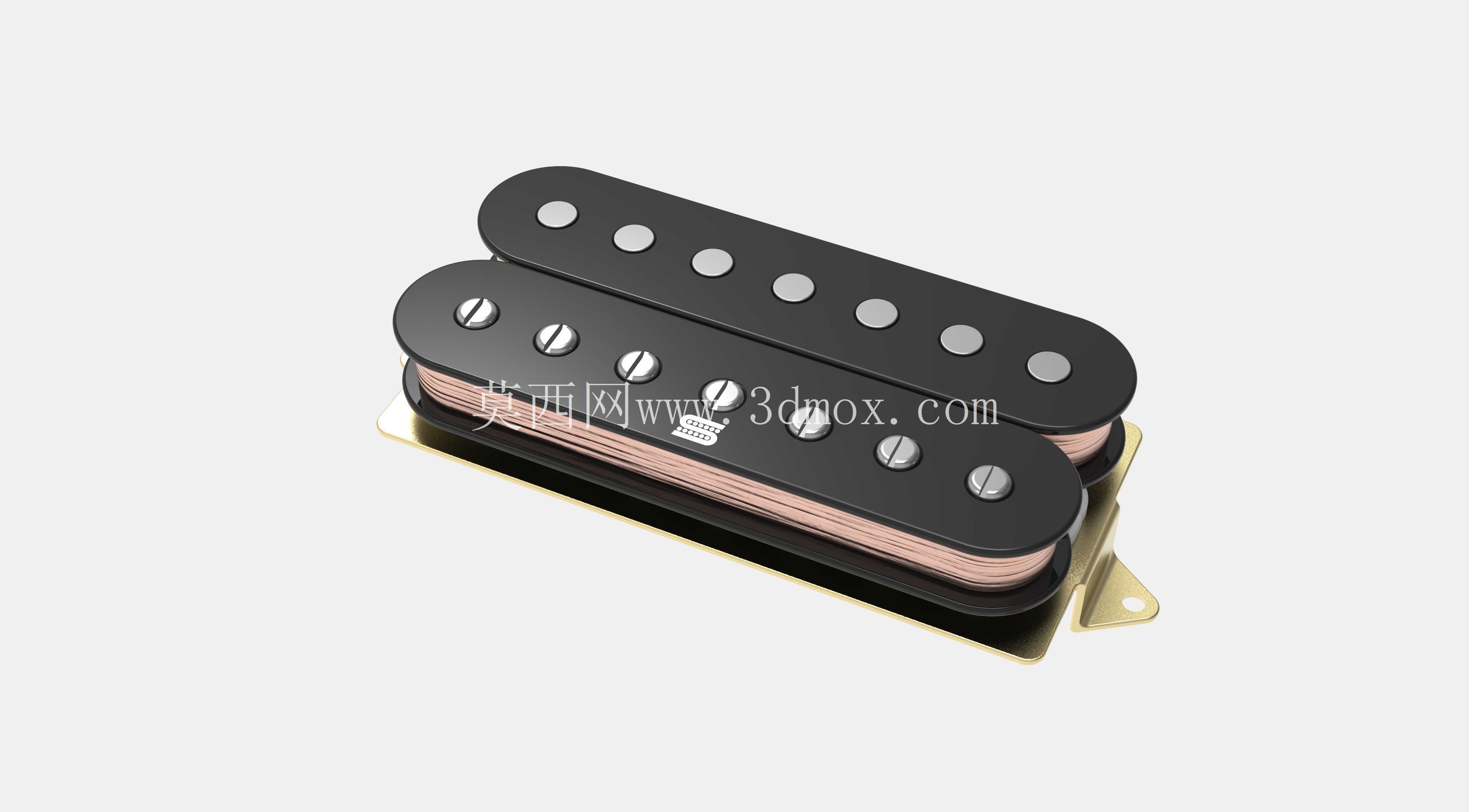

　　该造型采用上下两排磁极柱的双线圈布局，每排对应七根琴弦，磁极柱沿弦长横向排列。黑色磁极座承担磁极定位与外观承载作用，圆柱形磁极从座体表面伸出，高度与琴弦半径、指板弧度以及演奏时的弦高相互匹配。实际装配中，磁极柱并非简单等高布置，通常需要结合指板曲率、琴弦振幅和各弦输出强度进行微调；低音侧琴弦振幅较大，若磁极过高容易产生磁拉力过强、延音受限或动态压缩明显的问题，高音侧弦径较细、振动能量较小，则需要保证足够的磁场耦合，避免高频信号偏弱。

　　双线圈结构的价值在于两组线圈以反相串联或相近方式工作，使外界工频干扰在信号叠加时相互抵消，而琴弦振动产生的有效信号得到增强。相比单线圈拾音器，这种结构输出电平更高、底噪更低、中频密度更足，适合高增益音色环境。模型中可以看到两组线圈叠置在磁极座下方，线圈外侧保留铜线缠绕形成的层叠轮廓，铜线绕组区域与黑色骨架、金属底座形成清晰的材质分界。工程建模时，绕组不宜只按简单实体块处理，若用于产品展示或装配校核，应表现出线包的圆角、厚度、绝缘边界以及与磁极座之间的压合关系，这样才能反映真实拾音器的装配层次。

　　底部金属支架是拾音器与吉他琴体连接的重要边界。支架从线包下方延伸出带孔耳片，用于通过调节螺钉固定在琴身或拾音器环上。安装孔的位置决定了拾音器能否在琴体开槽内顺利升降调节，耳片厚度、折弯角度和孔边距离则影响装配强度与调节行程。实际琴体安装时，拾音器整体位于琴弦下方，前后方向需要与琴桥、指板末端保持合理距离，左右方向要让七组磁极柱准确对准琴弦。若磁极与琴弦错位，会造成单弦输出不均、频响偏移甚至音量突降；若拾音器外形宽度与琴身开槽不匹配，则会出现干涉、间隙不均或固定后歪斜等问题。

　　从外形尺寸看，这类七弦双线圈拾音器比常规六弦版本更宽，磁极排布跨度增大，线包长度和底座长度同步增加。设计时需要优先确定琴弦有效振动范围、琴桥弦距、指板端弦距以及琴身安装槽尺寸，再反推磁极柱中心距和拾音器外轮廓。磁极座边角通常做圆润处理，既符合手持乐器的触感要求，也能减少注塑或硫化成型过程中的应力集中。上下两排磁极座之间留有分隔面，既体现双线圈的独立结构，也为线圈绕制、灌封、蜡封或封装工序提供结构依据。

　　在功能特性方面，拾音器的声音表现并不仅由外观决定，磁极材料、线圈匝数、导线线径、磁路方向和绕组电容都会影响输出阻抗与频率响应。但在三维结构设计阶段，需要把这些电气因素转化为可控制的几何边界：磁极直径影响磁场集中程度，磁极间距影响相邻弦隔离度，线包厚度影响绕组容量，底座高度影响与琴身的间隙，螺钉位置影响后期维护调节。对于设备选型人员而言，判断一款拾音器能否装入目标琴型，不能只看外观相似，还要核对弦数、磁极排距、安装耳形式、整体高度以及琴身路由槽深度。

　　建模思路上，可先以琴弦排布中心线为基准建立七组磁极位置，再完成上下两排磁极座的对称或微错位布局；随后根据线圈包覆范围建立线包实体，利用层叠边线表现铜线绕组；最后创建底部金属底板和侧向安装耳，并将固定孔、沉头面、折弯边和避让圆角逐一落实。装配检查时应重点关注磁极柱与线圈骨架的同轴关系、线包与底座的贴合面、安装耳与琴身槽壁的间隙，以及调节螺钉运动方向是否垂直于琴体表面。通过这些结构细节，模型既能用于电吉他配件的外观展示，也能为定制乐器安装、拾音器替换和琴体开槽设计提供直观的工程参考。
