FCOB线性LED灯条照明组件结构

　　线性LED灯条多用于设备内部补光、机柜照明、展柜轮廓照明、自动化工位指示以及狭长空间的连续光源布置。与传统点状灯珠灯带相比，FCOB结构将发光芯片直接封装在柔性基板上，沿长度方向形成连续发光面，视觉上没有明显颗粒感，适合对光斑均匀性要求较高的照明场景。该三维结构重点表达了灯条的长条外形、基板边界、端部安装区域以及发光体与承载板之间的相对关系，便于在整机布局阶段判断灯条是否能够贴合安装面，并评估走线、固定和维护空间。

　　从实际使用角度看，这类灯条通常贴装在铝槽、型材槽、设备框架或装饰线槽内。模型中两侧可见的安装位对应灯带固定或端部限位区域，设计时需要关注孔位与槽宽的匹配关系。若用于工业设备内部，灯条外侧往往还会搭配透明罩、乳白色扩散罩或金属散热槽，因此在三维布置时不能只按灯带本体宽度预留空间，还要给灯罩、背胶厚度、导线弯折半径和端部连接器留出边界。狭长组件在装配中最容易出现的问题，是长度方向公差累积、端部接线干涉以及贴装面不平造成局部翘起。

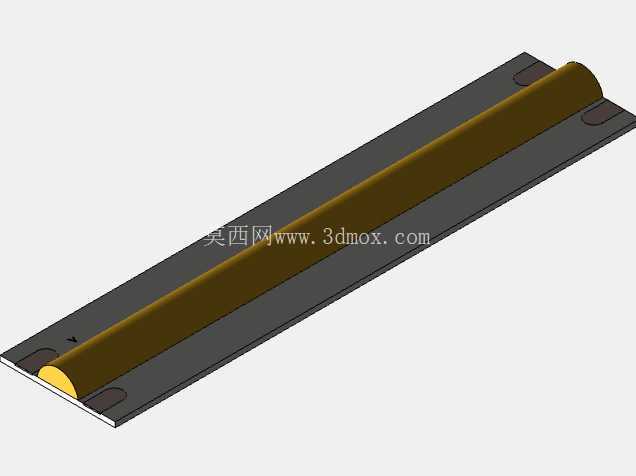

　　该模型的外形呈现为薄型长条形，主体由深色柔性基板和上方连续的黄褐色发光封装层构成。基板两端带有近似半圆的定位或固定区域，边缘轮廓平直，适合沿直线方向铺设。发光层位于基板中央，沿全长连续延伸，截面呈圆弧隆起，这一形态与FCOB灯条封装胶层的实际外观相符。圆弧表面有助于扩大出光角度，也能在近距离观察时弱化单点亮斑。对于结构工程师而言，建模时需要把发光层高度、基板厚度、端部圆弧半径以及安装孔中心距作为关键尺寸控制，因为这些尺寸直接影响灯条能否嵌入标准铝型材槽。

　　设计思路上，灯条并非独立承载件，而是照明系统中的薄型光源模块。它依赖外部安装面提供支撑和散热，因此在设备结构中应优先选择平整、连续、热传导条件较好的贴装区域。若安装在钣金件上，应避免跨越折弯边、螺钉头或焊缝；若安装在铝型材内，应确认槽口宽度、卡槽深度和灯罩扣合量。柔性基板虽然可以沿曲面小幅弯折，但在工程应用中不宜把弯折半径设置得过小，尤其在端部焊点和连接器附近，过度弯折会导致铜箔疲劳或封装层开裂。三维模型将灯条以平直状态呈现，适合用于直线段布局校核；若实际项目需要弧形铺设，应在装配中另行建立弯曲路径，并检查最小弯曲半径。

　　安装边界方面，长条光源的长度方向通常决定设备照明覆盖范围，宽度方向则决定槽体占用。灯条底部一般通过背胶与安装面贴合，背胶对表面清洁度和压合均匀性较敏感，因此结构设计时应保证贴装区域无油污、无明显凹凸，并在端部避免导线强行拉扯。对于需要频繁检修的设备，灯条端部应预留接线余量，不能让连接器紧贴侧板或线槽尽头。若多根灯条拼接使用，还要考虑拼接处的暗区、连接器重叠以及供电线走向。模型中端部区域的轮廓可用于判断接头位置是否会与端盖、固定片或型材堵头发生干涉。

　　在光学应用上，连续发光面适合形成柔和的线性光带，可用于机器设备外围状态指示、操作面照明、货架层板照明以及展示装置轮廓勾勒。由于灯条本身厚度较小，它对空间侵占有限，但对散热和贴装质量较为敏感。高亮度工况下，基板热量需要通过背面传递到金属槽或设备壳体，若悬空安装或背胶贴合不良，会造成局部温升偏高。工程建模时，可以把该灯条作为光源子装配放入整机数字样机中，结合灯罩、铝槽、端盖和线束进行干涉检查，而不是仅关注单一外观。

　　从结构表达完整性来看，该模型保留了灯条最有辨识度的三个部分：柔性长条基板、中央连续封装发光体以及两端安装定位区域。这样的表达足以支持布局设计、型材选型和外观评审。对于后续深化设计，还可以在此基础上补充导线、连接器、背胶层、扩散罩和固定卡扣，使照明模块从外观件扩展为可装配、可维护的工程组件。实际选型时，应结合安装槽尺寸、供电方式、散热条件、亮度需求和维护路径综合判断，而不是单纯依据灯条长度确定方案。
