S-48-24开关电源外壳结构三维造型

　　这套三维造型围绕工业现场最常见的封闭式开关电源展开，把金属外壳、底部安装法兰、前端接线端子排以及内部承载基板的装配关系完整还原出来，适合电气控制柜布局、自动化设备结构设计以及钣金件干涉校核时直接调用。从实际使用场景看，这类小功率直流电源广泛布置在PLC控制柜、小型自动化专机、检测台架和楼宇配电箱体内部，承担把交流市电转换为稳定24V直流的任务，给传感器、继电器线圈、指示灯和小型执行模块供电。

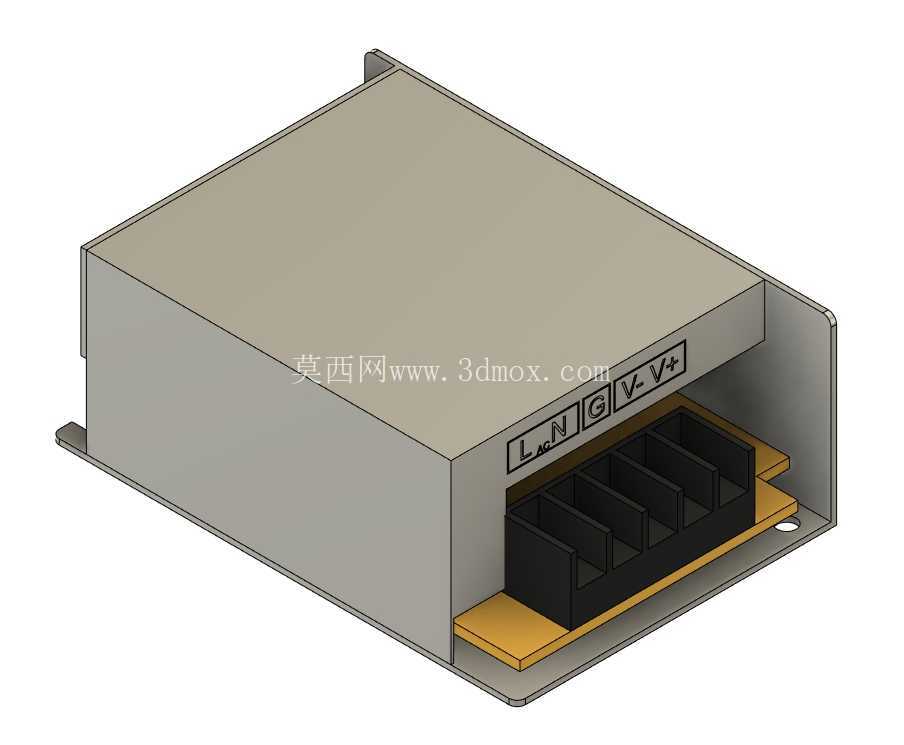

　　建模时没有把产品做成一个实心方块，而是按照真实装配逻辑拆出几个关键部分：外层是折弯成型的金属罩壳，顶面平整，两侧向下延伸形成防护侧壁；底部伸出带安装孔的法兰边，孔位对应柜内安装板的螺钉固定位置，设计人员在排布柜内元器件时，可以直接依据法兰外轮廓判断最小安装边界，避免与线槽、导轨和相邻断路器发生空间冲突。前端开口区域露出黄色承载基板和黑色栅栏式接线端子，端子上的L、N、接地以及直流正负极标识位置都做了表达，接线方向朝向柜体操作面，方便现场压接导线和后期维护。

　　结构思路上，罩壳采用薄壁钣金包覆形式，既能够屏蔽内部电磁干扰，也为发热元器件提供散热接触面；侧壁与底壳的折边关系在模型中保留了厚度层次，不是简单贴一张外观图。端子排采用多格分隔结构，相邻接线位之间有挡墙，能够降低导线误碰和爬电风险，端子整体嵌装在基板边缘，与外壳开口保持合理间隙。底部基板伸出壳体的部分形成托边，使端子在插拔和拧紧螺钉时具有足够支撑，不会因外力直接拉扯内部焊点。

　　外形边界方面，模型呈现的是卧式长方体电源形态，长度方向决定柜内横向占位，高度方向需要预留上方走线和散热空间，宽度方向则影响DIN导轨旁的并排布置。前端接线区应保留导线弯曲半径，不能把线槽或线槽盖板紧贴端子面；底部法兰孔周围要留出螺丝刀操作空间，若设备存在振动，还可在法兰与安装板之间增加减振垫圈。对于三维布局工程师而言，这类模型的价值不在于展示内部电路板细节，而在于准确表达外部包络、安装孔、接线朝向和维护空间；把它放入整机装配后，可以提前发现柜门关闭干涉、线束折弯过紧、端子操作空间不足等问题。

　　在设备选型阶段，结构人员通常先按电源功率确定大致体积，再根据柜体深度决定卧式或立式安装方式。该造型反映的卧式结构适合固定在安装板下半区，重量贴近柜体底板，重心较低；若柜内深度紧张，则需结合端子前方预留尺寸重新评估。模型对壳体棱角、折边、安装耳和端子台阶的表达，也便于后续导出二维布置图、制作安装板开孔图以及与电气设计人员核对接线方向。整体来看，这份造型抓住了工业开关电源在机械布局中最需要的外部结构特征，能够服务于控制柜设计、设备装配仿真和电子元器件空间校核。
