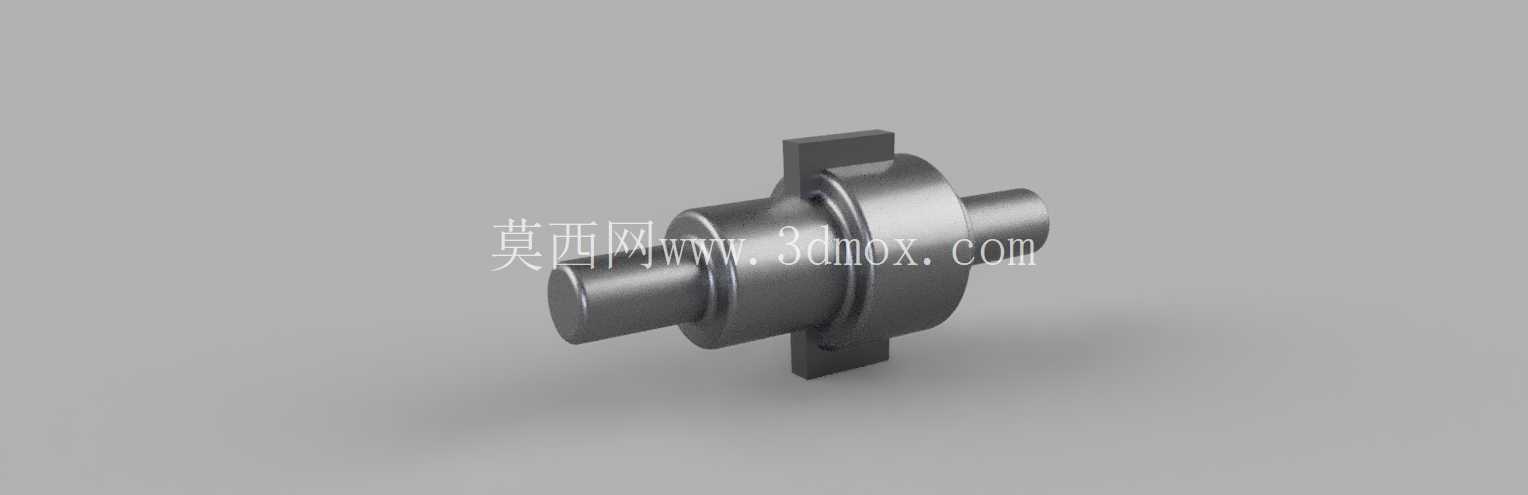

减压阀配套开口连接接头精密结构

　　在工业流体管路的调压支路里，这类开口接头承担着减压阀阀体与外接管路之间的刚性衔接作用，常见于压缩空气管网、低压液压试验台、小型工艺流体输送管线的装配环节。现场安装时，接头中段的径向凸缘会直接贴合减压阀阀座的安装端面，凸缘两侧的平行卡位边可以卡在阀体预设的限位槽内，避免拧紧对接管路时接头随螺母同步转动，从装配根源上杜绝密封面反复搓动引发的垫片磨损。

　　从结构受力的角度拆解这个零件，两端同轴的圆柱轴段分别对应插入配合与外接对接两个功能区：一端小直径轴段伸入减压阀内部流道旁的安装孔，轴肩端面压紧密封垫片，阻断介质从装配缝隙向外渗漏；另一端外伸轴段加工有对接配合面，可适配快插接头、硬管焊接座或者内螺纹锁紧套。中段加粗的主体环带并非冗余结构，它把管路内压产生的轴向拉力、装配拧紧带来的预紧扭矩、设备运行时的管路振动载荷均匀分散到整个截面上，避免应力在轴肩位置集中。前期结构推演阶段，针对不同工况载荷做了逐层的应力与变形核算：先按管路额定工作压力计算内压作用在接头端面上的轴向拉应力，再叠加装配时的预紧挤压应力，对照材料许用应力值校核安全系数，确认最大应力点出现在凸缘与主体环带的过渡圆角处，通过把直角过渡调整为小半径圆角，将峰值应力控制在材料屈服强度的合理区间内；同时核算受压状态下接头的径向变形量，保证配合面的形位公差不会因为介质压力出现超差偏移。

　　外形与安装边界的设定完全围绕减压阀的现有安装空间展开：中段凸缘的对边宽度匹配阀体限位槽的开口尺寸，装入后周向转动余量被限制在极小范围，现场作业时不需要额外用扳手夹持接头主体，单人即可完成外侧锁紧螺母的紧固；两端轴段的同轴度在建模时就做了严格约束，装配后外接管路与阀体内流道保持同心，不会出现管路强行对位产生的附加安装应力。接头轴向总长度适配阀体侧壁到外侧管路排布的预留间距，既不会因为伸入阀体过长干扰内部阀芯的往复运动行程，也不会因为外伸长度不足导致锁紧螺母无法完全咬合。

　　实际工况里，这个接头还要承受管线频繁启停带来的压力脉动，凸缘的厚度经过反复调整：厚度过小会在长期脉动载荷下出现端面翘曲，密封垫片压合力不均匀引发微泄漏；厚度过大则会挤占阀体内部的有限安装空间，还会不必要地增加零件整体重量。建模过程中把凸缘与主体衔接处的壁厚做了渐变过渡，没有出现壁厚突然变化的截面，既减少了铸造成型时的缩孔缺陷风险，也让载荷传递路径更加平顺。针对管路振动场景，接头与阀体接触的端面粗糙度要求控制在合理区间，表面过于光滑会在振动下出现微动滑移，过于粗糙则会导致密封垫片无法完全填充表面微观凹坑，两者都会影响长期密封可靠性。

　　这类接头的设计没有采用复杂的异形结构，所有功能面都是回转体搭配两侧平行卡位边，加工时可以直接用棒料经车削完成主体成型，再通过铣削加工出两侧卡位平面，工序简短且成品一致性高，后期维护更换时也不需要特殊工装，现场维修人员仅凭常规扳手即可完成拆换。流道相关的对接端面预留了标准垫片的安装位，可适配非金属平垫片、金属缠绕垫片等多种密封形式，能匹配不同压力等级、不同介质特性的减压阀使用需求，在轻工生产线、实验室流体测试台、中小型动力站的调压单元中都能稳定适配。
