减压阀连杆连接支座结构设计

　　该构件属于压力调节管路系统中减压阀配套的连杆连接支座，在整套调压执行机构里承担传动衔接与部件定位的双重作用，现场多布置在工业流体管线的阀组安装段，和阀杆、调压连杆、复位弹性组件配合完成开度调节动作。日常工况下，管路内介质压力出现波动时，减压阀的感应部件会触发位移，这个支座就是把连杆传来的直线或小幅摆动载荷稳定传递到阀瓣调节端，同时约束传动件的运动轨迹，避免连杆受侧向力出现偏摆、卡滞，保证调压过程中阀口开度变化平顺，不会出现压力跳变。

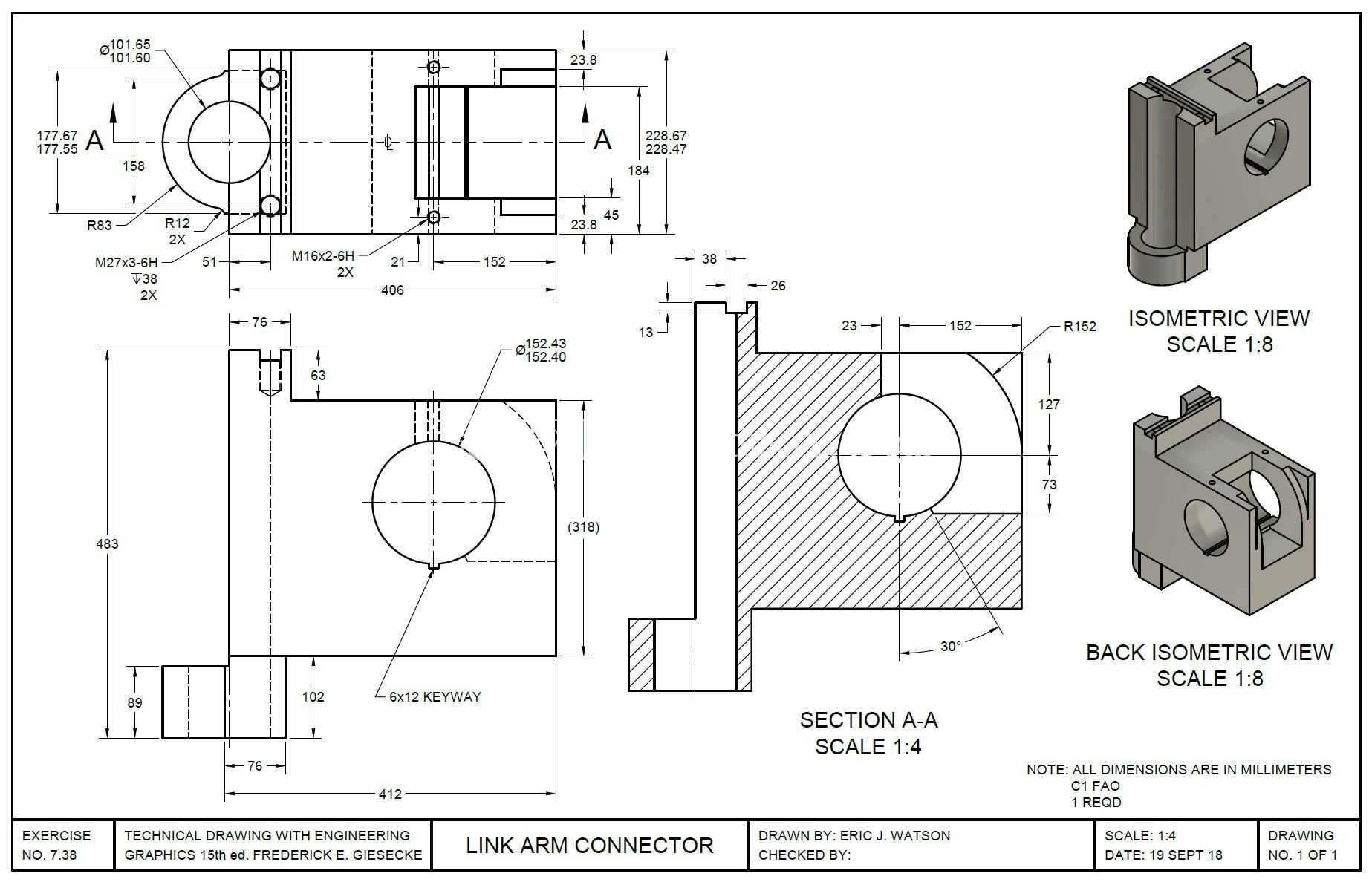

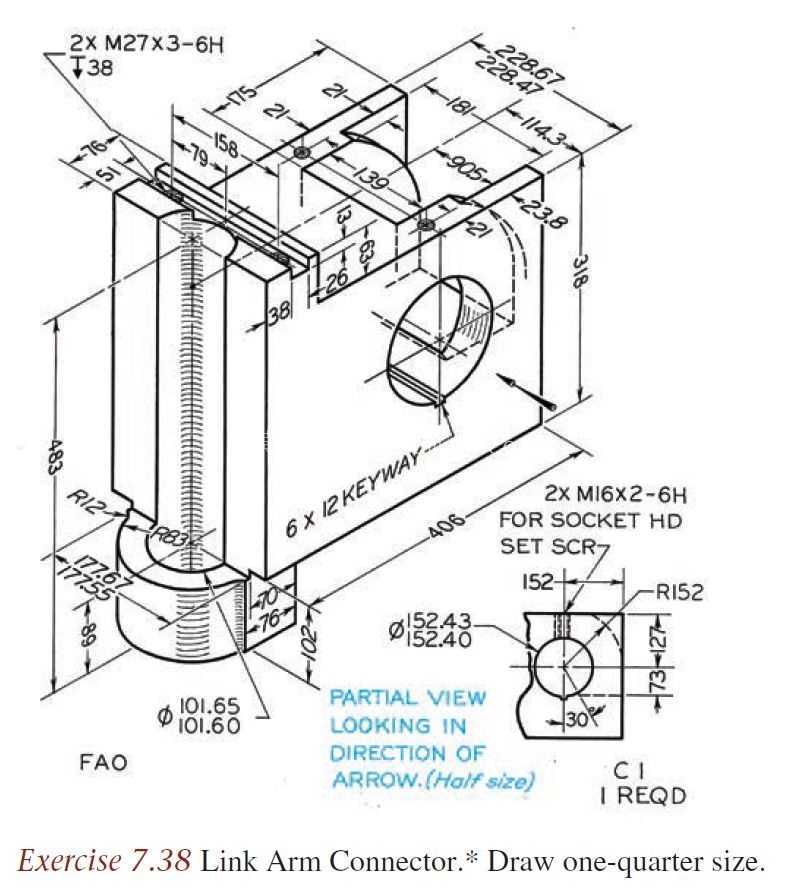

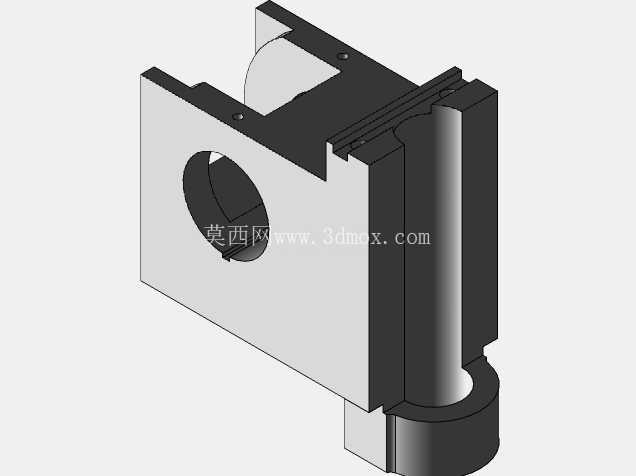

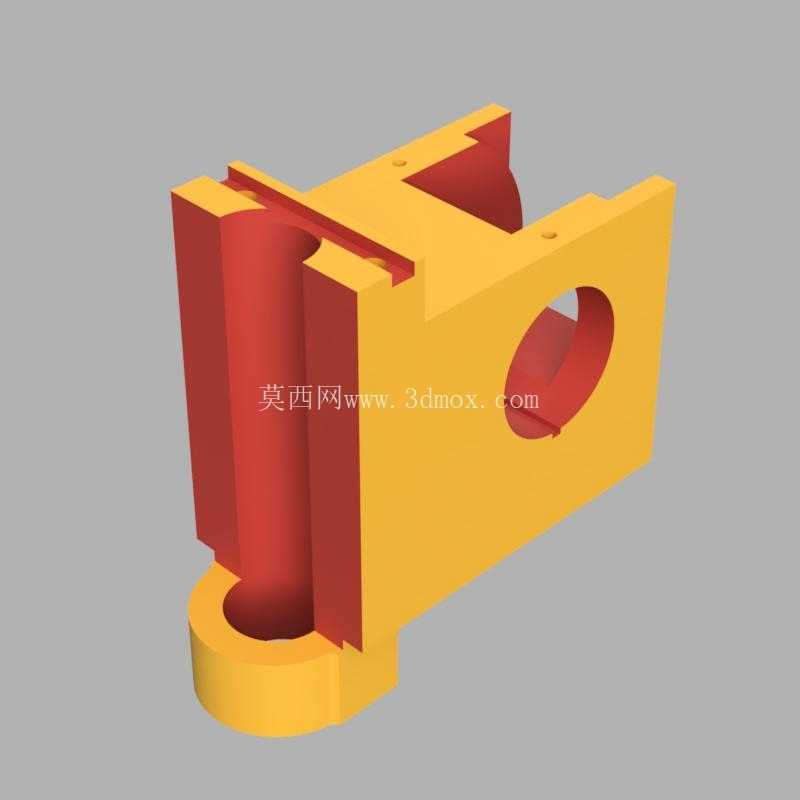

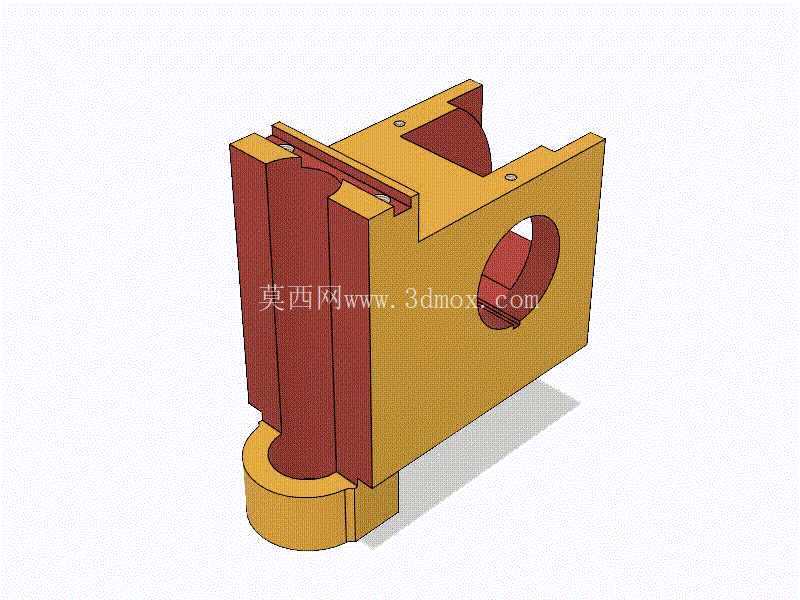

　　从结构布局来看，构件主体采用一体式块体设计，没有额外拼接的装配面，整体刚性远优于分体焊接或者螺栓拼合的支座，承压和抗振能力更适配工业管线长期带压运行的需求。块体一侧开设大直径同轴圆孔，这个孔是主铰接穿装位，工作时销轴从孔内贯穿，把支座和联动摇臂铰接在一起，孔壁预留了足够的配合厚度，销轴受剪切载荷时孔口不会出现应力集中开裂；块体下端延伸出带同轴通孔的圆柱凸台，这个位置是第二处铰接点位，用来和阀杆端的连接头对接，两处铰接孔的轴线保持平行，中心距按照减压阀的额定行程匹配，保证连杆摆动过程中传动角始终处在合理区间，不会出现传动死点。块体上部开出两道平行的卡槽与半开放容腔，红色区域对应的是内部避让与嵌装空间，卡槽用来嵌装限位挡板或者传动滑块，容腔则给联动部件的摆动留出运动余量，避免零件运动时和支座本体发生硬摩擦干涉。

　　设计过程中首先要敲定的就是两处铰接孔的中心距，这个尺寸直接决定减压阀的调压行程：中心距过大，会让相同连杆摆角下阀瓣的升程超出设计值，导致阀口全开时介质流量超标，压力调节精度下降；中心距过小，则阀瓣升程不足，减压阀全开时通流能力不够，管路下游会出现供压不足的问题。其次要核对块体侧壁的厚度，尤其是主圆孔周边的实体区域，工作时销轴反复传递交变载荷，壁厚需要满足长期疲劳强度要求，同时还要控制整体重量，避免支座自重过大给连杆增加额外的负载。上部的卡槽宽度需要和嵌装的限位零件公差匹配，既不能间隙过大导致限位晃动，也不能过紧造成装配时无法压装。

　　安装边界方面，该支座整体为块状构型，外轮廓没有突出的细长薄弱结构，在阀组内部的安装空间里，需要预留出两侧铰接销轴的装拆操作距离，主圆孔外侧要留出销轴穿入和卡簧装配的空间，下端圆柱凸台的周边要避让阀杆的直线运动路径，不能和阀杆的密封压盖产生碰撞。上部的开放容腔在装配时要确认联动摇臂的最大摆动范围，摇臂摆到上下极限位置时，和容腔内壁之间要保留均匀的安全间隙，避免运行中出现摩擦异响。构件的外棱边都做了规整的直角过渡，在建模时可以先拉伸出主体块体的基础轮廓，再依次切除两处铰接通孔、上部的卡槽与内部容腔，最后对下端圆柱凸台做合并拉伸，整个特征流程逻辑清晰，后续如果需要调整铰接孔中心距或者容腔深度，只需要修改对应草图尺寸即可快速迭代，不用重构整体特征。这类支座在实际选型替换时，核心核对参数就是两处铰接孔的孔径、孔中心距以及上部卡槽的安装宽度，三个尺寸匹配即可直接适配对应规格的减压阀连杆机构，不需要额外改动周边管路布局。
