泰坦2M冷成型铝合金安装基座结构

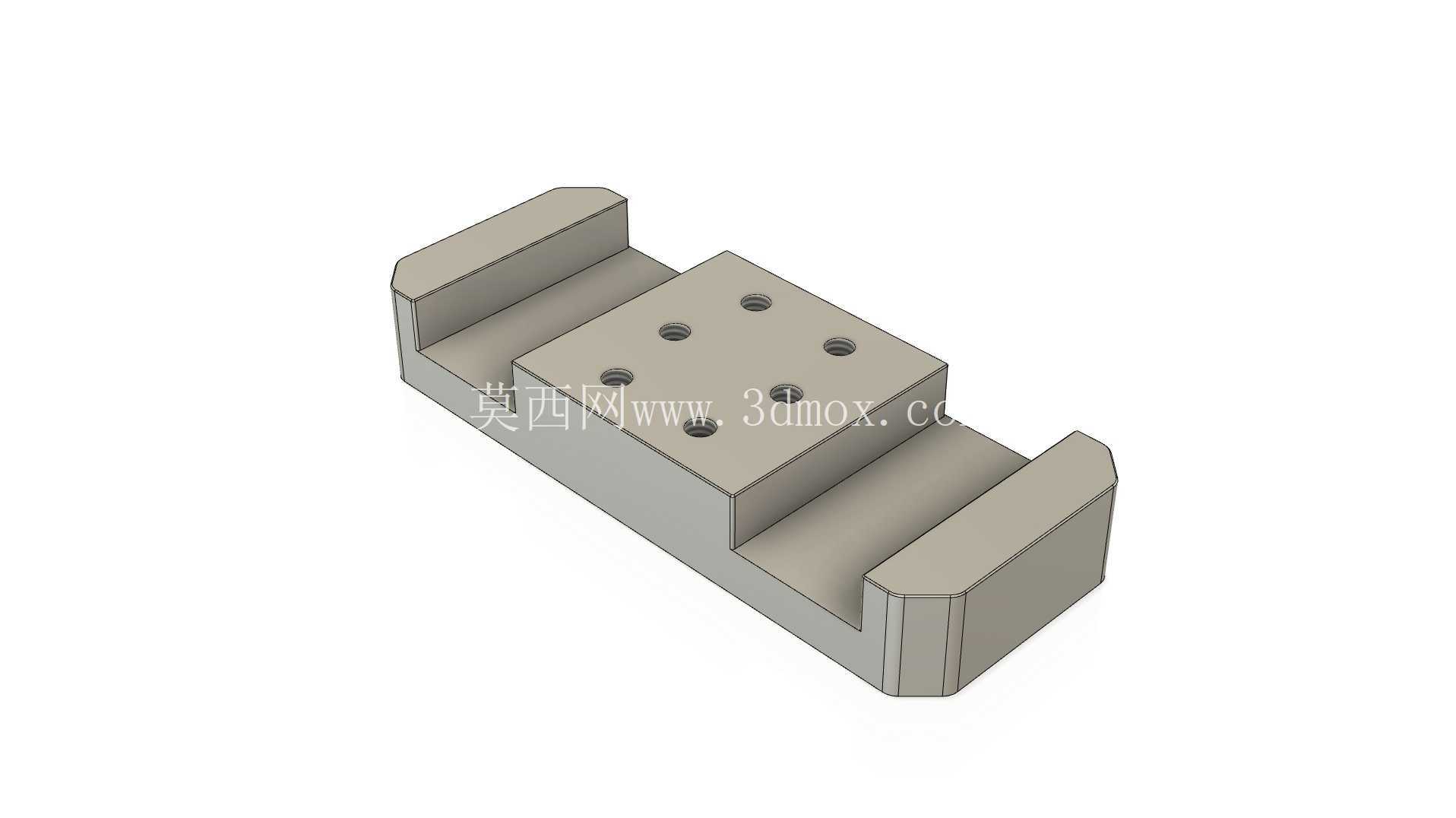

　　该构件属于小型设备承载与定位类铝合金基座，整体采用槽形对称布局，主体由中部矩形安装平台和两侧向上翻起的限位挡边组成，形成中间低、两侧高的包容式结构。中部平台上规则布置六处通孔，用于穿装紧固件或定位销，孔位呈两列三排分布，能够在装配时提供多点约束，降低单点锁紧带来的偏载风险。两侧挡边沿长度方向延伸，端部做斜切与圆角过渡，既减少尖角应力集中，也便于配对部件沿槽向滑入和对位。

　　从实际使用场景看，这类基座常见于轻型实验装置、小型自动化执行单元、仪器仪表装夹模块以及教学训练平台中，主要承担支撑、定位、隔距和连接作用。中部平面可作为传感器、阀块、小型气缸、导轨滑块或电子模块的安装基准；两侧立边则可承担侧向限位，防止被装配件在受横向力时发生错位。由于结构轮廓简单、开孔明确，它也适合作为数控加工、冷弯成型和装配校核的典型练习件，用于验证孔距、边距、折弯半径以及装配干涉关系。

　　设计思路上，构件优先保证基准平面的可用性和安装边界的清晰性。中部平台厚度大于两侧挡边的视觉壁厚，使主要承载区域具备足够刚度；两侧挡边与平台之间形成连续折角，能够利用截面惯性矩提升整体抗弯能力。若采用Al6061 T-6冷成型工艺，材料在保持较低密度的同时具有较好的强度和切削性能，适合轻载且要求减重的设备环境。冷成型过程中需重点控制折弯区圆角、回弹量以及平台平面度，尤其是六处孔位与折弯边之间的距离，应避免孔边过于靠近弯折线而导致成型时孔形拉伸或边缘开裂。

　　外形尺寸方面，模型呈现长宽比较大的条状基座特征，安装边界主要由中部平台宽度、两侧挡边间距、挡边高度以及六孔分布范围决定。装配时，配对件的底面应落在中部平台区域，外形宽度不宜超过两侧挡边的内净距；若需要利用挡边进行导向，配合件侧面应预留合理滑动间隙，防止加工误差造成卡滞。六处通孔的位置决定了紧固件排布空间，选型时需结合螺钉公称直径核对孔边到平台外缘、孔边到折弯根部的最小距离，保证压紧面完整。挡边端部斜角主要承担导入功能，不应作为主要承力面；在承受冲击或频繁侧向载荷的工况下，还应复核挡边根部的弯曲应力。

　　建模时可将中部平台作为主基准面，先建立整体块体，再通过切除或折弯方式形成两侧立边；六处孔位宜采用阵列或对称约束创建，以保证两列孔的同轴与等距关系。端部圆角和斜切特征应在主体形状稳定后添加，避免后续修改折弯高度时反复重建。工程图表达中，除总长、总宽、总高外，还应标注孔间距、孔到基准边距离、挡边内宽、挡边高度、折弯半径和关键平面度要求。对于需要轻量化的场合，可在不影响孔位压紧区的前提下对平台背面进行局部减薄，但挡边根部和孔周区域应保留足够材料，以维持锁紧稳定性和长期重复装夹精度。
