平行轴铰接万向联轴器结构设计

　　在轻工输送线、小型实验台架、桌面级传动模组以及非严格对中的两轴传动场景里，常规刚性联轴器对轴系同轴度的容忍度极低，一旦两根输入输出轴存在小幅平行偏移、装配角度偏差或者运行中受载产生微量错位，轴端、轴承位以及连接键槽就会持续承受附加交变弯矩，轻则出现运转卡顿、异响发热，重则直接造成轴颈疲劳断裂、支撑轴承早期点蚀。这款铰接式万向联轴器正是针对两根各自保留单旋转自由度、轴线呈平行布置但无法保证高精度同轴的传动需求开发，整体采用分体叉架加十字铰接销的布局，两端轴伸直接对接动力侧与负载侧，中间通过两组互相垂直的回转销轴完成扭矩传递，在补偿平行错位的同时，不会像弹性套柱销联轴器那样出现橡胶元件老化蠕变的问题，也不需要像膜片联轴器那样对安装对中精度提出严苛要求。

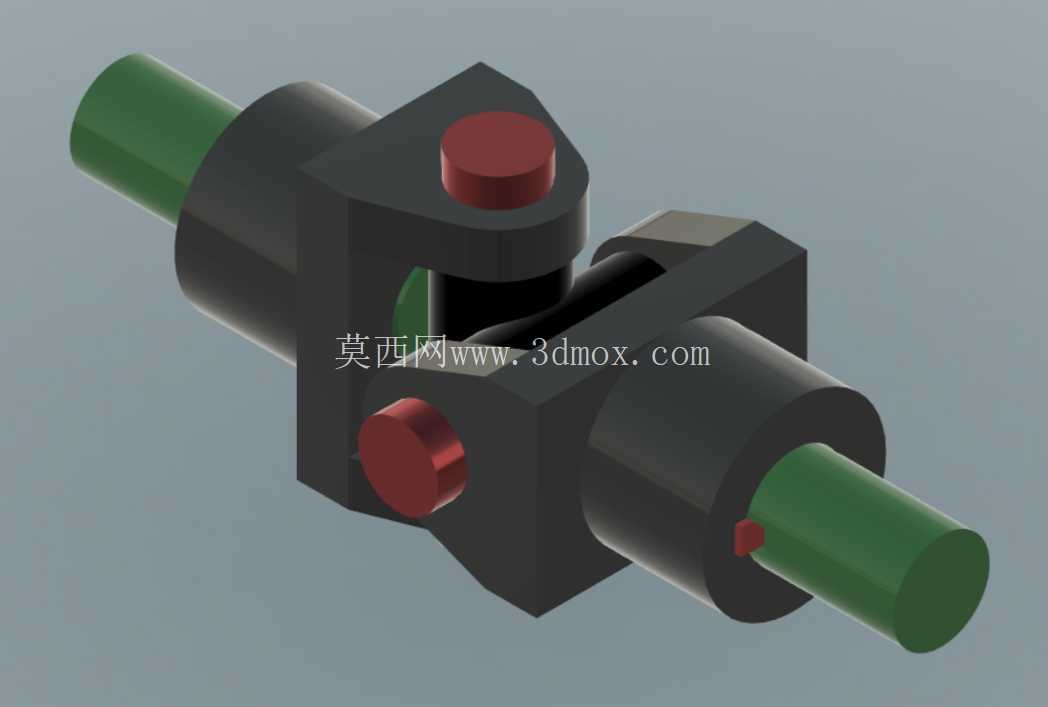

　　从实际装配边界来看，两端伸出的绿色轴段为配合安装位，轴径统一、轴伸长度预留充足，既可以通过平键完成周向扭矩锁止，也可以在轴端加工顶丝孔配合紧定螺钉实现无键夹持，适配市面上常见的小型减速电机输出轴、手动调节机构转轴以及轻载输送带辊筒轴端。整体径向轮廓以中部十字铰接座为最大外圆边界，叉形架的方形本体在建模时做了棱角倒钝处理，既避免装配过程中锐边划伤操作人员，也在有限的安装空间里尽可能压缩了横向占用尺寸，不需要在设备墙板上额外开凿过大的避让孔。轴向尺寸从左侧轴端面到右侧轴端面总长远小于同扭矩规格的十字轴式万向节，尤其适合安装腔轴向长度局促、两侧轴头已经固定在机架上无法大幅挪动的改造场景。

　　结构设计上，两侧的黑色叉形架分别与两端轴段做成一体刚性连接，叉架的开槽尺寸刚好容纳中间十字铰接块，两个红色的圆柱销轴分别沿互相垂直的两个方向穿入叉架销孔与十字块的对应轴孔，销轴端面和叉架外表面齐平，不需要额外加装轴向挡圈或者开口销，既减少了零散零件数量，也避免了高速运转时突出紧固件勾挂周边管线的风险。十字铰接块的四个配合轴颈分别和两组销孔形成间隙配合，预留的微量间隙可以在两轴出现平行偏移时，让两个回转自由度独立动作：当输入轴旋转时，第一组销轴带动十字块绕第一轴线回转，第二组销轴再将旋转运动传递到输出侧叉架，即便两根轴的轴线存在数毫米级的平行错位，运动传递过程中也不会出现运动卡死，铰接副的相对转动会自动抵消错位带来的位置偏差。

　　在工况适配层面，这款联轴器的承载特性偏向中低转速、恒定扭矩的轻载传动场景，常见于小型阀门驱动机构、实验台动力传递工位、简易工装的旋转动力输出端，在这些场景里设备运行转速通常不超过数百转每分，冲击载荷小，不需要承担大扭矩重载冲击，铰接销轴的接触比压完全可以长期维持在材料许用范围之内。建模过程中所有配合面都保留了真实的装配间隙，销孔和销轴的配合公差按照过渡配合逻辑设定，既保证铰接部位转动灵活无卡滞，也不会因为间隙过大导致传动回程空程超标。叉架本体的壁厚在销轴孔周边做了局部加厚，避免销孔受力位置出现应力集中，轴段和叉架衔接的位置设置了过渡圆角，降低轴肩位置的应力集中系数，即便长期承受正反向交变扭矩，也不容易在衔接根部产生疲劳裂纹。

　　安装调试时只需要先将两端轴孔分别套入动力轴和负载轴，锁紧周向固定件之后手动盘动输入端，确认两个铰接销轴都可以自由小幅摆动、整根联轴器转动无卡顿即可完成部署，不需要像刚性联轴器那样反复打表校准同轴度，对现场装配人员的技能要求更低，也大幅缩短了设备整机组装的调校工时。日常维护环节，铰接销轴的摩擦面可以定期加注少量润滑脂，降低回转接触面的磨损速率，整体没有易损橡胶元件，在常规车间环境下长期运行也不需要频繁更换备件。
