微型直流行星减速电机结构设计

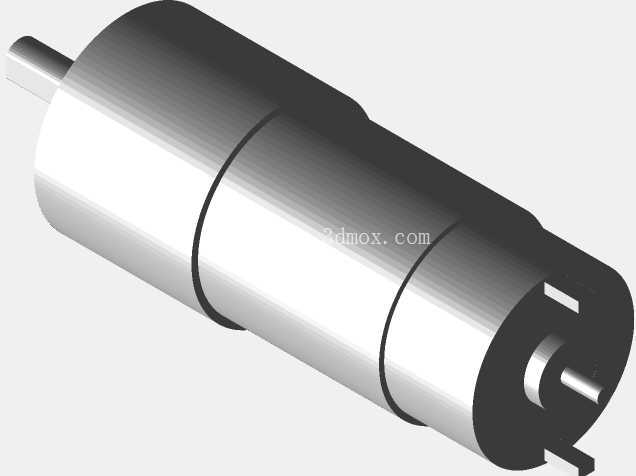

　　这款微型直流行星减速电机的三维结构，在小型自动化装备、桌面级3D打印机送料机构、智能小车驱动轮组、小型阀门电动执行端、医疗采样设备进给轴这类安装空间极度受限的场景里适配性极强。整机采用同轴串联的圆柱式布局，驱动直流电机段与多级行星减速段沿同一轴心排布，两端分别伸出输入侧定位轴与输出侧动力轴，外壳通过多段阶梯圆柱配合定位，没有额外突出的安装耳座，既可以直接通过圆柱外圆做抱紧式夹持固定，也可以在配套设备的安装腔里做同轴嵌装，不会占用径向多余空间。

　　从结构设计逻辑来看，这类小功率减速电机的核心诉求是在极小体积内把直流电机原生的高转速低扭矩输出，通过行星轮系逐级降速放大扭矩，同时保证输出轴的径向跳动与轴向窜动控制在小型精密设备允许的公差范围内。建模过程中首先要锁定整机的轴向总长度边界：后端直流电机段容纳定子磁瓦、转子绕组与换向器结构，外壳做光滑圆柱面，后端盖预留两个供电接线插片的安装槽位，插片沿径向小幅伸出，接线时不需要在轴向预留额外操作空间；前端减速段的外壳直径略小于电机主体，分段处做环形定位止口，保证减速箱内齿圈与电机定子的同轴度，避免装配后行星轮运转出现偏载卡滞。

　　行星减速级的排布完全藏在前端圆柱腔体内，每一级行星架都采用同轴定位结构，太阳轮直接与上一级输出轴做一体加工或者扁位传动，不需要额外联轴器，既压缩了轴向尺寸，也消除了联轴器带来的传动间隙。输出轴从减速箱前端盖中心伸出，轴端做标准圆柱光轴或者配套D型扁位，方便安装同步轮、驱动轮、小齿轮这类负载件，轴根处预留轴承安装位，用微型深沟球轴承支撑输出端，承受径向负载时不会把弯矩直接传递到行星轮齿面上，延长轮系使用寿命。

　　实际选型适配的时候，首先要核对整机的外径尺寸是否能放入设备的安装孔位，这类圆柱式减速电机最常见的安装方式是在设备墙板上加工对应直径的通孔，从一侧穿入后用紧定螺钉在外壳平面位锁死，或者用开口式抱紧箍夹住外圆，安装拆卸都不需要拆解电机本身。轴向尺寸方面要同时核对两端伸出轴的长度：后端伸出的短轴是电机后端的定位轴，部分场景下可以搭配后置编码器做转速反馈，不需要编码器的时候这个轴端藏在设备腔体内即可，不会干涉其他部件；前端输出轴的长度要匹配负载件的轮毂宽度，保证锁紧螺钉完全压在轴的扁位上，传动时不会出现打滑。

　　结构细节上，外壳的分段环形槽既是装配时的工艺定位槽，也可以作为安装时的轴向限位槽，用卡环嵌入槽内就能把电机轴向固定在墙板上，承受输出轴的轴向反推拉力。整机没有外露的齿轮、线路，所有传动部件完全封闭在金属外壳内部，在多粉尘的小型加工设备、有少量飞沫的检测设备里运行时，粉尘与液体不会直接进入轮系与电机内部，日常维护只需要关注输出轴的负载是否在额定扭矩范围内，不需要额外加注润滑脂，减速箱内部在出厂时已经填充了长效润滑脂，全生命周期内不需要拆开维护。

　　建模时需要重点保证各段圆柱的同轴度公差，止口配合面的尺寸要预留合理的装配间隙，既不能过松导致运转时出现偏心振动，也不能过紧造成装配时外壳压伤内部绕组。接线插片的位置要在模型里准确定位，方便后续布线时预留接线空间，避免导线被端盖挤压破损。这类一体化减速电机把动力源与传动机构整合在同一圆柱壳体内，相比单独布置直流电机外加独立减速箱的方案，占用空间缩小近一半，传动链路更短，回程间隙更小，非常适合对安装体积、传动精度都有要求的小型精密传动场景。
