APS8072S外转子无刷动力电机结构

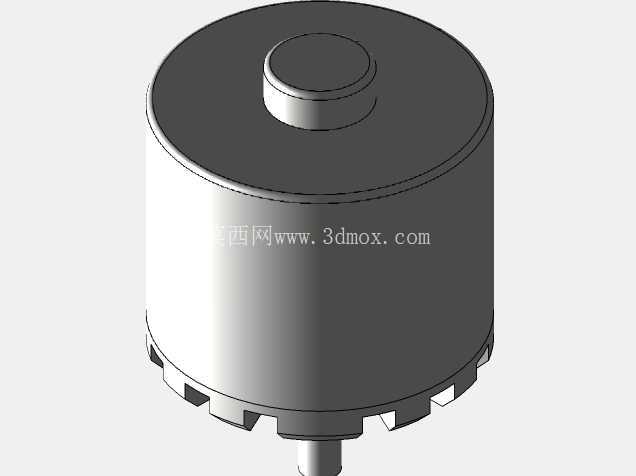

　　该三维结构围绕外转子式无刷动力电机展开，主体采用圆柱筒形转子外壳作为外部旋转件，顶部设置同轴凸起轴端结构，底部布置输出轴与周向定位缺口，整体轮廓紧凑，适合在对径向空间占用敏感、又需要较大扭矩输出的小型动力装置中使用。外转子方案的特点在于旋转壳体包裹内部定子，转子惯量相对较大，运转时能够提供较稳定的转动状态，在低速负载工况下具有较好的扭矩保持能力。模型在外形表达上保留了电机装配后的主要边界：圆柱形外壳构成最大外圆，顶部凸台用于体现端盖或轴部过渡区域，底部轴段向外伸出，用于连接负载；壳体下端的缺口与齿状结构可对应绕组出线、端盖扣合、安装定位或散热辅助结构，在整机布置时需要重点核对这些局部特征与相邻零件之间的间隙。

　　从实际设备用途看，这类电机常见于小型移动平台、模型动力系统、轻型传动装置以及需要电驱动旋转输出的实验设备中。选型时不能只关注电机本体直径，还需要结合输出轴长度、底部安装空间、接线方向和转子外壳旋转范围进行结构校核。由于外转子外壳随轴一起转动，设备外壳、支架、线缆和紧固件都不能侵入圆柱外圆的旋转包络；若电机侧向靠近机架壁板，应预留足够安全间隙，避免振动工况下发生擦碰。底部输出轴与负载连接时，还要考虑同轴度、联轴器或带轮的装配长度，以及轴向锁紧所需的操作空间。

　　建模思路上，结构以回转体为基础，通过同轴圆柱叠加形成转子壳、顶部凸台和底部轴段，再在下端周向处理缺口与凸齿，使外观既符合无刷电机的典型制造形态，也能体现装配边界。圆柱外壳表面简洁，没有冗余装饰，重点表达的是动力部件在设备中的占位关系。对于结构设计人员而言，这类模型可用于早期布局干涉检查：将电机放入传动系统后，可直接检查外圆与支架、轮系、皮带、线缆的距离，也可进一步补充定子、绕组、轴承、端盖和螺钉等细节，用于更完整的装配设计。

　　安装边界方面，电机轴向高度决定了上下层结构的预留尺寸，顶部凸台虽然直径较小，但在靠近盖板时仍需保留拆装空间；底部轴段承担扭矩输出，支撑结构应尽量靠近受力位置，以减小悬臂带来的弯曲影响。若采用螺钉固定电机下端，需要在周向缺口或安装孔周围留出扳手操作空间；若采用粘接、压装或夹持方式，则应保证夹持面不压迫转子旋转区域。散热设计上，外转子壳体在转动过程中可带动周围空气流动，但密闭舱体内仍需考虑气流通道，避免电机长时间负载后热量积聚。线缆走向应避开底部轴端和旋转外壳，固定点不宜设置在振动位移较大的位置。

　　在传动匹配上，该类电机适合与小尺寸同步带轮、联轴器、直驱支架或轻量化执行机构配合。设计支架时，优先保证电机轴线与负载轴线平行或同轴，安装面应具有足够刚度，防止启动、反转和急停时支架变形造成轴系偏载。三维布局阶段还应关注电机重量集中区域，圆柱壳体质量主要分布在外侧，对支撑件的动平衡和抗振能力有一定要求。若设备存在频繁启停，固定结构应避免单薄悬臂，必要时在电机周向增加限位或加强筋。通过该模型，设计人员能够直观把握外转子无刷电机的外形包络、轴端连接关系和底部装配特征，为详细结构设计与动力系统选型提供清晰的空间参考。
