在工装夹具、检具支座、轻型装配工位以及小批量试制线的现场,支撑点高度往往不是固定值。工件来料存在平面度偏差,焊接件释放应力后会轻微变形,多工位拼台之间也存在几毫米的累积高差,此时刚性等高块无法吸收误差,而重型液压千斤顶又显得冗余。这款铝制螺纹可调升降支撑件正是针对这类轻载、频繁微调、要求快速落位的场景而构建,结构紧凑,单手即可完成高度整定。

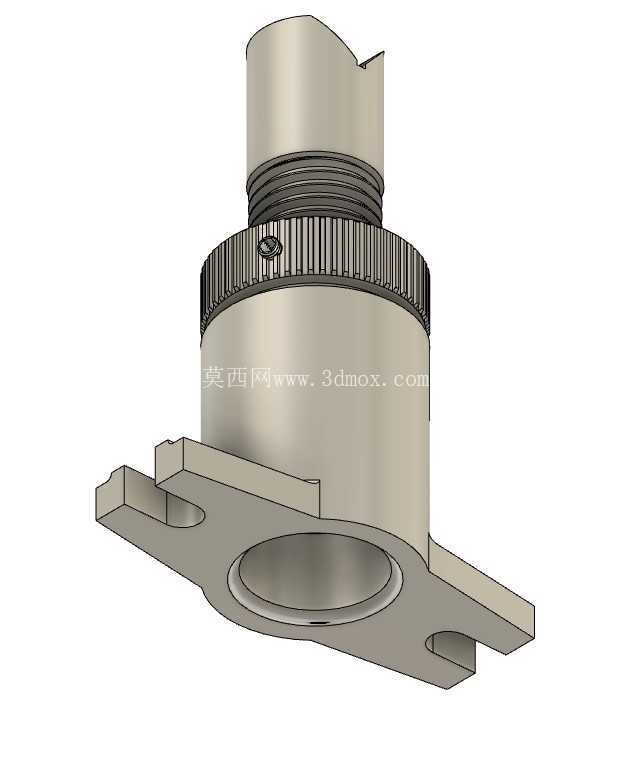

从使用逻辑看,它承担的是“可锁定的活动垫铁”角色。底部带两个叉形安装耳,耳上开设长圆槽,便于通过T型螺栓或压板固定在工装平台、槽钢面或焊接底板上;长槽方向允许安装时补偿孔位偏差,避免底座孔与平台螺孔严格对中后才能装配。底座与主筒体一体过渡,支脚向外张开,使支撑反力形成较宽的支撑多边形,在承受偏载或顶部工件轻微滑移时,比圆盘直筒底座更不容易倾覆。

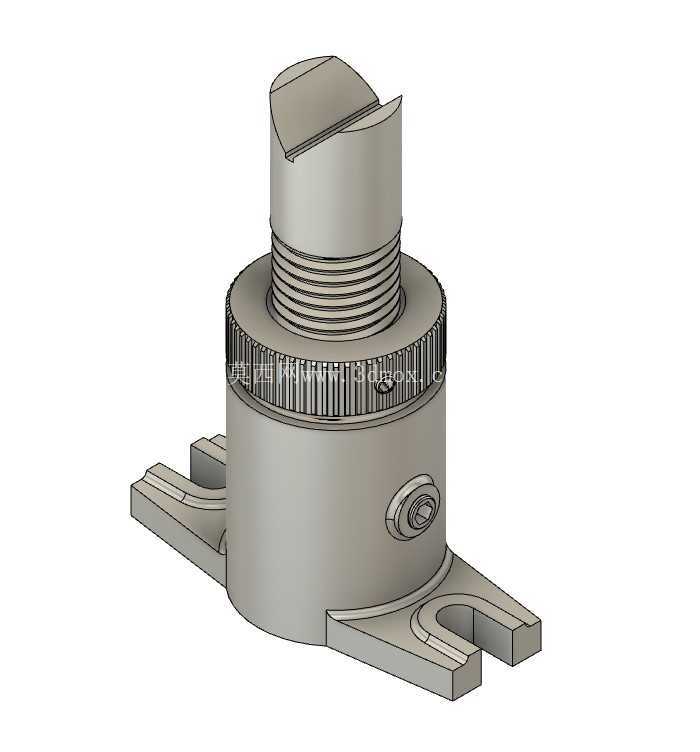

升降功能由中部螺纹副实现。上段柱塞外圆加工多线细牙螺纹,配合锁紧滚花环,旋转上环即可改变顶端支撑面相对底座的高度。细牙螺纹的优势在于导程小,每转升降量有限,微调时手感清晰,能够把支撑面控制在较小的高度增量内;滚花环外圆密布直纹,增加手指或卡钳拧动时的摩擦力,戴薄手套操作也不易打滑。调整到位后,滚花环贴合下端承载面,形成锁紧接触面,抑制工作振动下螺纹回转松动。

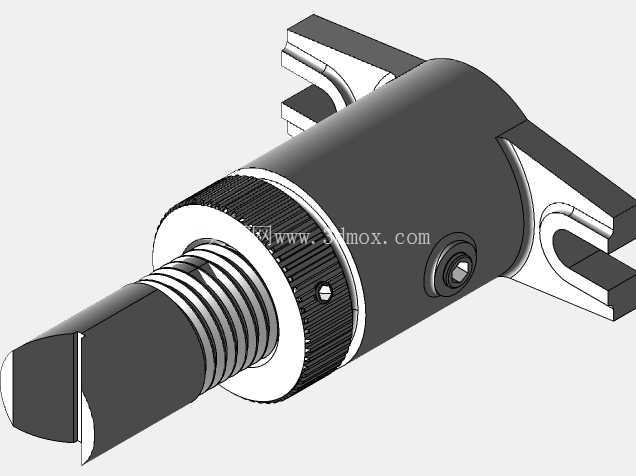

筒体侧面设置侧向锁紧螺钉,属于第二道防松措施。当高度整定完成,拧紧侧置螺钉可顶住内部升降柱,切断螺纹间隙带来的微量窜动;在需要重新调节时,松开螺钉即可恢复旋转。这种“螺纹粗定位+环面承力+侧钉锁止”的组合,比单纯依靠螺纹自锁更适合有设备振动、工件反复吊装的工位。顶端采用开槽叉形支撑头,而非完整平面帽,目的是让工件边缘、定位销座或条形梁肋可以落入槽区,限制支撑点横向滑脱;顶面保持一定接触宽度,避免点接触压伤铝件或较软的工件表面。

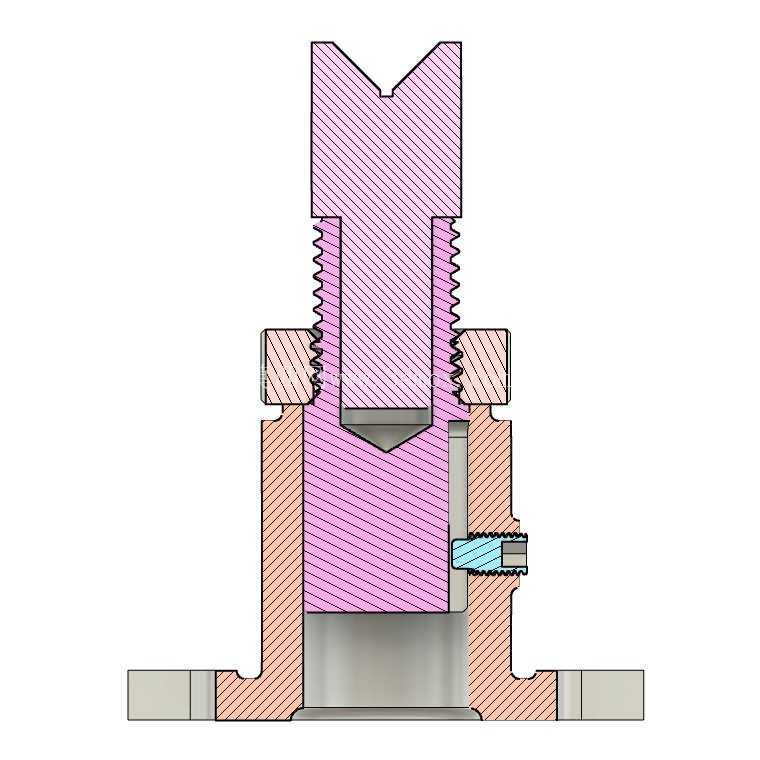

建模时需要重点表达几条配合边界。底座支脚底面为安装基准面,两耳槽的中心线、筒体轴线与顶端支撑面应保持明确的位置关系;螺纹段不仅要画出牙型轮廓,还应保留升降行程上下极限位置,防止选型时误以为全段螺纹都可作为有效工作行程。筒体壁厚、底座过渡圆角和耳板根部圆角要连续,因为这些区域在支撑载荷下承担弯矩与应力集中,圆角过小会在轻量化铝件上形成薄弱区。侧向螺钉孔横穿筒体壁,孔口与内部柱面之间需保留足够壁厚,模型中应体现螺钉头沉入或贴合的位置,避免装配时与周边夹具干涉。
外形尺寸方面,整体呈低矮立柱形态,底座宽度明显大于筒体直径,以换取稳定性;收纳高度适合放入工装层板或工具小车,升起后仍保持柱塞与筒体的有效啮合长度,不能为追求行程而让配合螺纹过少。安装边界主要集中在底部两耳的外轮廓、槽孔间距以及顶端叉口宽度:底座下方需要平整贴合面,耳板外侧要预留螺栓放入和扳手空间;顶部叉口周围则要留出工件取放路径,防止吊放工件时与支撑头碰撞。
在实际布局中,这类支撑件常成组使用。三点支撑可稳定托住不规则薄板或焊接组件,四点支撑则用于长梁、框架件的水平校正;各点独立微调,能够把工件调到检具销、定位块或加工基准所需的姿态。与固定式垫块相比,它减少了现场打磨垫片、叠塞铜皮的时间;与液压顶升装置相比,它没有油路、密封件和泵源,维护点更少,更适合长期停留在某一支撑高度。铝制本体在保证轻量的同时,应通过合理的筒径、螺纹啮合长度和底座尺寸控制承载,适用于轻型装配、检验、定位与辅助支撑,而不应替代大吨位起重千斤顶。
