剪式手动顶升支撑工装结构设计

　　这套剪式手动顶升支撑结构，在现场维保、小型设备装配、工位临时调平以及轻型载荷举升场景里使用频率很高。不同于液压油缸类顶升部件，它依靠交叉剪臂的几何开合实现高度变化，整体没有复杂油路，也不存在长期静置后油压泄漏、支撑高度缓慢回落的问题，在需要长时间保持固定支撑高度的工位上，稳定性表现更贴合车间实际使用需求。

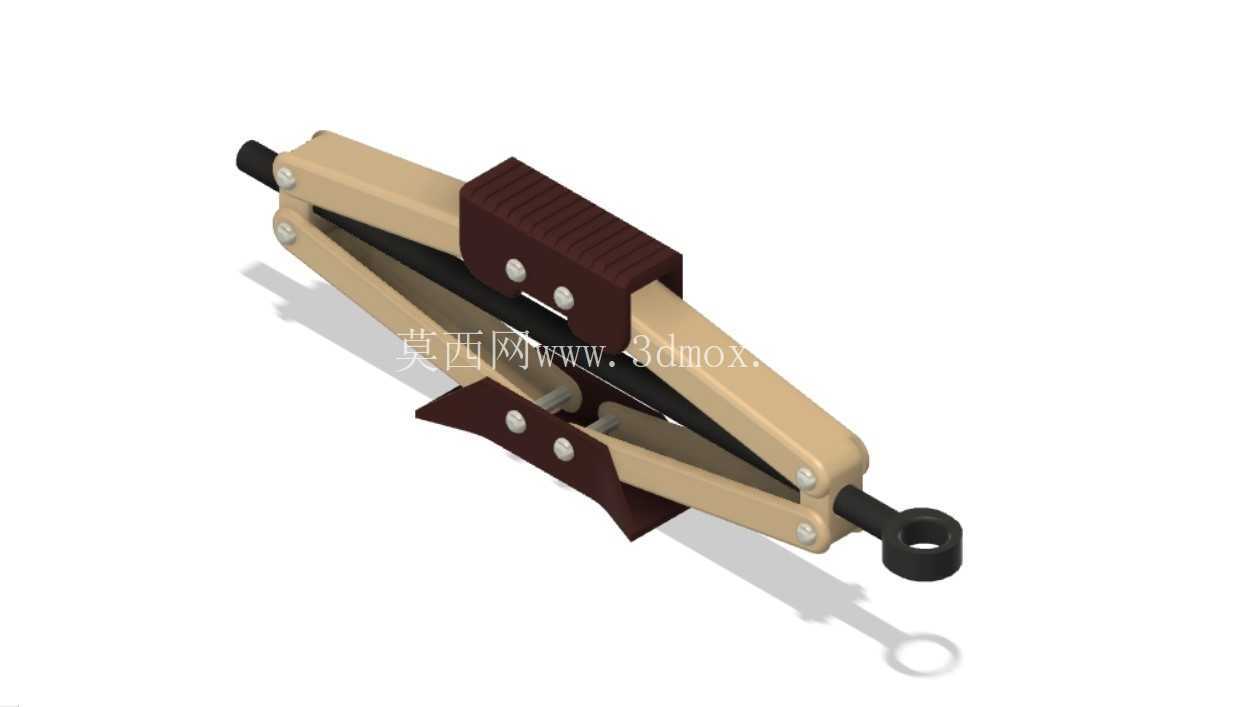

　　从结构受力逻辑来看，整套机构以两组对称布置的交叉铰接臂作为核心承力骨架，剪臂中段通过销轴形成回转支点，两端分别衔接顶部承载座与底部支撑座。驱动端布置横向螺旋转轴，转动转轴时，两端旋向相反的螺纹会带动剪臂下端铰接点沿轴向相向或反向移动，把螺杆的旋转输入转化为剪臂夹角的连续变化，最终实现顶部承载面的平稳升降。这种传动方案自带机械自锁特性，螺纹副的升角小于当量摩擦角，即便撤去外部扳动载荷，承重状态下剪臂也不会自行收拢，现场使用时不需要额外加装机械锁销即可维持支撑高度，对临时顶升作业来说冗余安全度更有保障。

　　建模过程中首先要捋清所有铰接点的配合边界：剪臂之间的回转销轴采用间隙配合，既要保证臂体转动无卡滞，又要控制铰接处的径向旷量，避免承重时剪臂出现横向摆晃；螺杆两端的铰接座与臂体端部的配合面需要预留装配公差，保证螺杆转动时铰接点可以顺畅沿导向方向滑移，不会出现别劲卡死。顶部承载面做了加宽防滑处理，接触面上的防滑纹理可以增大与被支撑工件底面的摩擦力，避免顶升过程中工件滑移；底部支撑端设置带孔的连接端头，既可以在平面工位直接落地承重，也能够通过销孔把整套机构固定在工装台车、设备底座或者专用支架上，适配不同的安装边界。

　　外形尺寸方面，收拢状态下整体高度很低，可以塞入设备底座下方间隙有限的狭小空间，很多维保场景里设备底部预留净空不足，大吨位立式千斤顶无法放入，这种薄型剪式结构刚好能适配低位顶升需求；完全展开后行程覆盖常规小型设备的调平高度区间，横向宽度在开合过程中随高度变化，选型布置时需要预留两侧剪臂展开的避让空间，不能和周边管线、相邻工装发生运动干涉。

　　实际功能特性上，它的承重载荷沿着剪臂铰接点均匀分散到多组销轴和臂体截面上，臂体采用折弯成型的型钢截面，在控制整体重量的同时提升截面抗弯模量，人手携带转运时不会过于笨重，单人即可完成摆放、顶升操作。顶部的防滑握持块除了增大接触面摩擦，也能避免金属硬接触刮伤被支撑工件的漆面或者加工面，底部端头的环形孔既可以穿入撬棍辅助转动螺杆，也能作为牵引挂点，在车间内短距离拖拽移位。

　　设计思路上优先兼顾了低位准入、自锁可靠、免维护这三个核心需求，没有引入多余的复杂零件，所有铰接销轴都采用标准化紧固件，后期磨损后可以快速更换，不需要整体报废整套机构。在装配建模时需要重点校验运动全行程的干涉情况：从最低收拢位到最高展开位，逐帧检查剪臂交叉处、螺杆与臂体间隙、顶部座与臂体铰接端的运动空间，确认所有转动副在极限位置都不会出现硬碰撞，同时核对螺杆的有效螺纹长度，保证最大开度时螺纹啮合齿数满足承重要求，最小收拢位时两端铰接座不会顶死螺纹端部。这类支撑工装在汽车维保、小型生产线设备调平、户外轻型设备架设场景中都能适配，结构简单可靠，对操作空间要求低，是机械维保工位里实用性很强的经典顶升结构。
