这套控制组件面向小功率直流驱动场合,核心任务是把外部直流电源经过板载功率回路后,按操作者设定的占空比输送给电机,从而改变电机端电压有效值与运行转速。它常见于小型输送台、实验台架、电动工具改装、低速卷绕装置、教学设备以及需要手动调节转速的辅助传动单元中。现场使用时,操作人员通过端部旋钮改变给定信号,板上电路据此调整输出,电机可在较宽范围内平滑升速或降速;相比直接更换电源或串联电阻的方式,这种控制方式结构紧凑,接线关系明确,更适合嵌入到有限空间内。

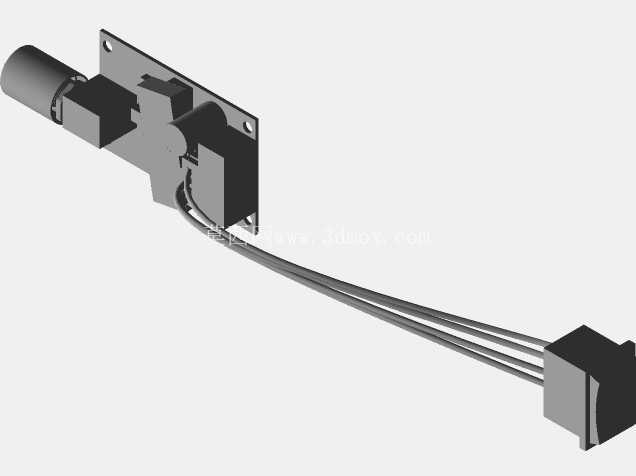

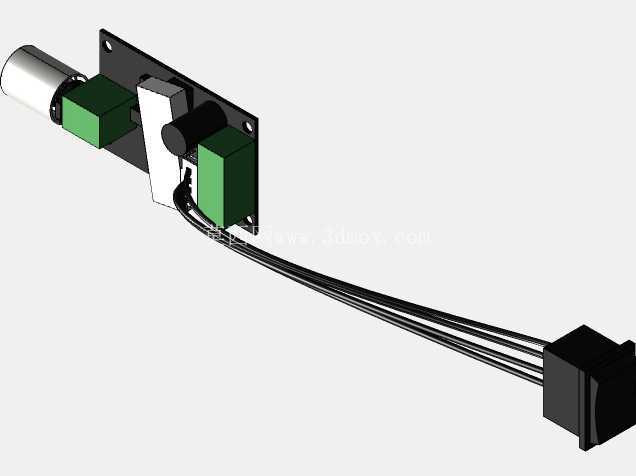

从结构组成看,组件包含一块承载电子元件的底板、若干直立安装的功率与滤波元件、端部调节旋钮、外接连接方块以及多根并行导线。底板承担元件定位、绝缘支撑和局部散热作用,边缘设置安装孔,可通过螺钉固定在设备侧板、塑料壳体内腔或钣金支架上。建模时需要重点还原底板孔位、元件高度差、导线出线方向和旋钮外伸长度,因为这些内容直接决定整机装配时是否会与外壳筋位、接线端子或相邻机构发生干涉。

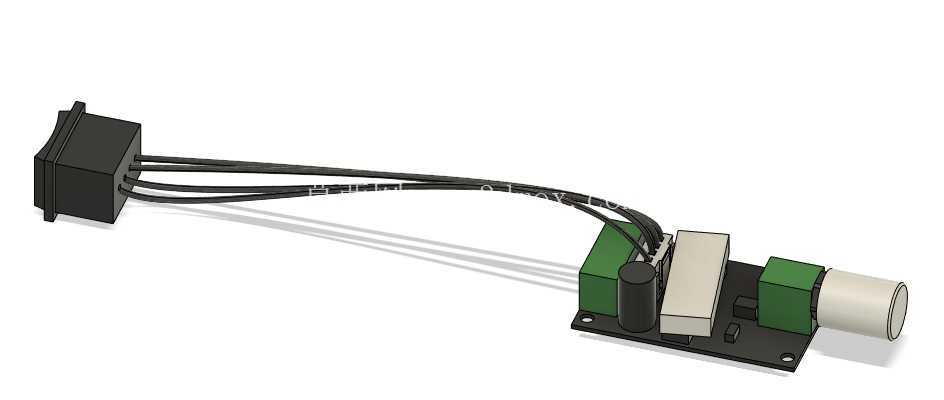

板上较高的元件集中在中部和一侧,形成明显的高度层次。旋钮位于板端,圆柱外形便于手指操作,也适合在面板开孔后外露;其轴线应与安装面保持明确的平行或垂直关系,具体取决于设备面板布置。外接方块通过多根线束与控制板相连,线束在模型中保留了自然弯曲半径,而不是简单拉直处理。实际布线时,导线不能贴近发热元件,也不能在旋钮运动范围内悬空摆动;若设备存在振动,还应在根部增加扎带、压线板或灌胶固定,避免焊点受反复拉扯。
该控制板适配6V、12V、24V、28V等常见直流供电条件,最大持续电流按3A等级考虑,适合rs775一类小型直流电机及相近功率负载。选型时不能只看输入电压范围,还要结合电机堵转电流、启动惯量、工作占空比和散热环境判断。若电机长期低速大扭矩运行,功率元件温升会更明显,底板周围应保留通风间隙;若设备封闭在塑料壳内,则需考虑壳体开孔、金属散热片或降低连续负载。对于频繁正反转、冲击负载或堵转风险较高的机构,应在外部补充熔断、过流保护和吸收回路,不能把调速板视为唯一保护环节。
安装边界方面,底板平面是主要基准,四角孔位用于固定,设计外壳时要给板上高元件预留垂直空间,给旋钮预留操作空间,给线束预留弯曲和插拔空间。外接连接方块不宜布置在受拉力的位置,导线走向应沿壳体侧壁或线槽固定,减少横跨运动部件的情况。若该组件与电机距离较远,输出线过长会引入压降和干扰,低压大电流工况下尤其明显,布线应尽量缩短截面积足够的主回路导线。
三维建模过程中,可将控制板作为子装配处理:先建立底板轮廓与安装孔,再按元件实体高度布置电容、功率器件、接线端和调节件,最后绘制线束。导线不必追求每一股芯线细节,但外直径、接头位置、最小弯曲半径和接插方向应当准确,因为这些因素会影响机柜或外壳的装配检查。旋钮与面板之间要标注配合孔径和轴向间隙,防止装配后旋钮摩擦面板。维修视角下,板件固定螺钉应可从外侧触及,接线端附近要保留工具操作空间,不能被高元件或线束完全遮挡。
在整机开发流程里,这类调速组件通常不是独立工作的终端设备,而是藏在设备内部的驱动控制单元。它的价值在于把电源、电机和人工调节动作连接起来,用较少零件实现转速可控。结构工程师处理此类模型时,应同时关注电子元件的物理包络、散热路径、人机操作位置和线缆维护性,而不是仅把它当作一块平面电路板。通过完整还原板件、元件、旋钮、接头和线束,可以在设计阶段提前发现外壳干涉、接线困难、旋钮不可达以及维护空间不足等问题,从而减少样机反复修改。
