微型5V直流驱动电机精密结构

　　在消费类小型机电产品的结构开发流程里，动力源的选型与空间适配往往是决定整机布局走向的核心环节，这款FF-050SH规格的微型5V直流电机，正是面向小体积低功耗驱动场景打造的典型动力元件。日常工程实践中，这类电机大量出现在桌面小型传动装置、便携智能硬件、精密玩具传动组、小型阀门执行机构、医疗采样微型泵以及家用小电器的动力输出端，很多需要低电压供电、有限安装舱位的设备，都会优先选用该尺寸段的直流有刷电机作为动力核心。

　　从实际装机的边界条件来看，这款电机采用行业内通用的050系列圆柱机身构型，整机主体为金属拉伸机壳，表面做防锈黑化处理，既可以在装配时充当磁路的导磁部件，也能为内部定子磁瓦提供刚性支撑。机身整体呈规整圆柱形态，轴向两端分别布置输出轴端与后端盖，输出轴为单出轴设计，轴径与轴伸长度严格匹配微型齿轮箱、带轮、偏心轮或者小联轴器的安装公差，轴端预留的装夹平面或者光轴配合面，能够适配过盈压装、紧定螺钉锁止或者点胶固定多种连接方式，工程师在做传动对接时不需要额外改制轴段，就能直接对接常用的微型减速模组。

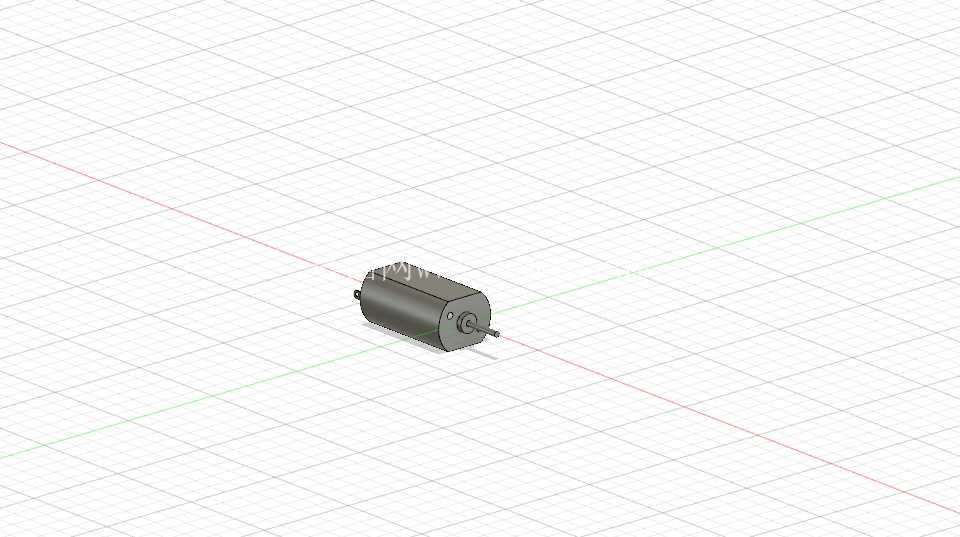

　　设计这款电机的三维数模时，首先要还原的是机身的安装基准：圆柱外圆是多数设备采用抱箍固定、橡胶衬套卡装的定位面，数模中完整保留了机壳的外圆公差参考、机身轴向的总长度尺寸，以及前端盖处两个对称的安装定位耳——很多量产产品会利用这两个凸耳穿入微型自攻螺丝，直接把电机锁在塑胶壳体的定位柱上，避免电机运转时出现周向转动或者轴向窜动。后端盖的封边结构、电刷引出的接线端子位置也在数模中做了精准还原，硬件工程师排布PCB走线时，可以直接参照端子的间距与伸出方向，预留焊接或者接插件对接的空间，不会出现装机后导线被机壳挤压、走线干涉外壳装配的问题。

　　从功能特性层面拆解，这款5V直流电机的工作特性完全贴合低压便携设备的需求：在额定5V供电下，空载转速处于微型驱动场景的合理区间，输出扭矩足以带动一级或者两级塑胶齿轮减速组，将高转速低扭矩的电机输出转化为低速大扭矩的执行端动作。内部结构上，机壳内壁贴合的弧形永磁磁瓦提供恒定定子磁场，中间的转子铁芯绕制多组电枢绕组，换向器与后端的碳刷弹性接触，在转子转动时持续切换绕组电流方向，保证转轴持续同向旋转。数模在外观还原的基础上，也把内部转子的大致轮廓、转轴两端的含油轴承支撑位置做了对应体现，结构工程师做整机运动仿真时，可以直接赋予转子对应的转动惯量参数，模拟电机启停瞬间的冲击载荷，校核相连齿轮的齿面强度。

　　实际选型应用中，这款电机的安装兼容性是它被广泛采用的重要原因：圆柱机身的外径属于行业通用规格，不管是采用硅胶减震套包裹后卡入壳体的圆孔，还是用金属冲压抱箍环抱机壳锁付在支架上，都不需要为电机单独开发复杂的定制固定结构。轴向尺寸上，从后端盖端面到输出轴轴端的总长度控制得十分紧凑，在手持类产品的狭窄内部舱室里，工程师可以把电机沿着设备的长轴方向布置，让输出轴直接对接执行机构，省去额外的传动换向齿轮，既压缩了整机的零件数量，也降低了传动过程中的噪音与功耗损失。

　　在不同的应用场景里，这款电机的适配方式也有明显区别：驱动微型隔膜泵时，输出轴上会加装偏心轮，把电机的旋转运动转化为泵膜的往复推拉运动，数模里轴伸的长度刚好可以容纳偏心轮的安装位，不会出现偏心轮蹭到前端盖的情况；驱动小型精密阀门时，电机输出端搭配行星减速箱，把转速降低后带动阀杆旋转，控制流道的通断与开度，电机机身的外圆可以直接嵌入阀组的塑胶基座内，外围不需要额外预留过多安装空间；在桌面小型传动演示装置里，电机轴上直接套装小同步带轮，通过同步带把动力传递到远端的负载轴，电机本体用两个螺丝穿过前端盖的安装孔固定在亚克力或者铝型材支架上，装配过程十分便捷。

　　建模过程中对细节的把控也直接影响后续整机设计的效率：输出轴的轴心线与机身圆柱面的同轴度在数模中做了基准对齐，工程师在装配环境里可以直接把电机轴心线和负载的输入轴心线设置重合，快速完成传动对接；机壳表面的滚边、后端盖的压合缝隙、接线端子的折弯角度都按照实物比例还原，在做干涉检查时，能够提前发现壳体内壁、周边电池、PCB板与电机本体的碰撞问题，避免开模后才发现零件空间冲突。同时电机的重量分布在数模中也可以按照实际材质赋值，金属机壳、铜绕组、塑胶端盖的密度差异被计入整机的重心计算，对于手持类设备来说，准确的动力元件重量参数能帮助设计师调整整机配重，让手持操作的手感更加均衡。

　　很多初次做小型机电产品开发的工程师，容易在电机选型阶段只关注电气参数，忽略外形安装尺寸的匹配，这款标准化的微型直流电机数模，可以直接导入整机装配环境中做空间校核，从安装孔位、轴伸对接、走线空间到周边零件的安全间隙，都能在设计阶段完成验证，大幅减少后期样机调试时的改装工作量。
