25方管内嵌橡胶封堵塞头结构

　　这类方形内嵌塞头在车间非标机架、仓储货架、设备防护围栏、工装台架的方管端口处理中使用频率极高，很多刚入行的结构设计人员在做机架出图时，经常会遗漏管端封堵这个细节，直到现场装配时才发现切割后的方管端口裸露，不仅锋利的飞边容易划伤装配人员，管腔内部还会在车间水洗、户外存放、设备运行过程中进入切削液、灰尘、焊渣甚至小虫，长期使用后管内壁锈蚀，杂物在管内晃动产生异响，严重时还会从端口掉出污染设备工作面。这款适配25×25规格方管的塞头，就是专门针对这类场景设计的封堵零件。

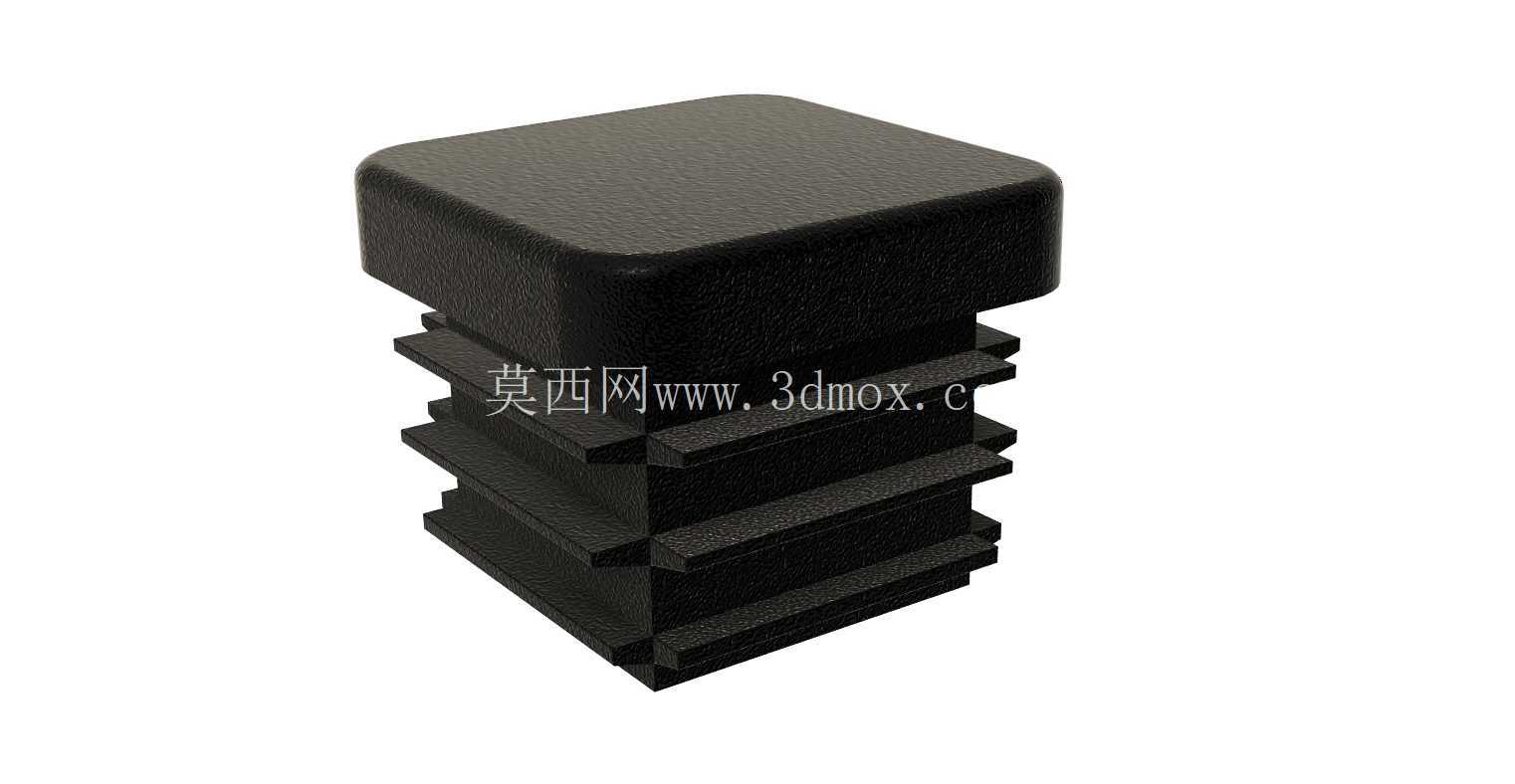

　　从结构上看，塞头顶端是带圆角的方形封盖，封盖轮廓尺寸略大于方管外轮廓，压装完成后封盖边缘会完全覆盖方管的切割端面，把端口的锋利飞边完全遮挡，避免人员搬运、调试设备时被管口割伤，同时圆角过渡也避免了封盖棱角磕碰掉屑。塞头的插入段设计了多层环形止退肋条，肋条的外轮廓尺寸略大于方管的内孔尺寸，装配时用橡胶锤轻敲或者直接手掌按压就能把塞头压入方管内腔，肋条在压入过程中被方管内壁挤压产生弹性变形，变形产生的正压力会让肋条和方管内壁紧密贴合，多层肋条依次形成多道密封和止退屏障，哪怕设备运行过程中存在持续振动、机架被频繁拖拽移位，塞头也不会从管内松脱掉出。

　　在实际选型时，首先要核对的就是适配管材的参数：这款塞头针对外边长25mm的方形钢管设计，选型时不能只看管的外尺寸，还要提前测量现场所用方管的实际壁厚——市面上25方管常见壁厚有1.0mm、1.2mm、1.5mm、2.0mm几种，不同壁厚对应的内孔净尺寸差异明显，塞头的肋条过盈量是按照常规薄壁机架方管的内孔范围设计的，如果管材壁厚过大导致内孔过小，压装时需要的敲击力会大幅上升，甚至会把塞头的肋条剪坏；如果壁厚过薄内孔偏大，肋条的压缩量不足，塞头和管壁之间的摩擦力不够，受振动后就容易脱落。塞头压装到位后，顶端封盖的外露厚度很小，不会突出机架端面过多，在机架需要贴地面安装、多根方管对接拼焊、或者端口需要安装地脚吸盘的场景下，都不会产生干涉。

　　建模过程中处理这类橡胶件的结构时，要特别注意几个细节：首先是所有插入段的棱边都要做导入倒角，塞头对准管口时不需要刻意精准对位，斜着轻敲就能顺利滑入管腔，现场装配效率很高；其次多层肋条之间要留出足够的退刀槽和变形空间，橡胶受压时肋条可以向槽的位置形变，不会出现材料堆叠导致压装力陡增的问题；顶端封盖的下表面和方管端面接触的位置，设计了微小的压紧余量，塞头完全敲入后封盖会紧贴管端，不会留下缝隙，日常冲洗设备时水溅到管口位置，会顺着封盖表面流走，不会渗入管腔内部。

　　这类塞头除了机架端口封堵之外，还有很多延伸使用场景：比如生产线的铝型材框架端盖替代、工装夹具的支撑脚防滑垫、钣金柜体的方管支脚封堵，橡胶材质本身的阻尼特性，让塞头封盖接触地面时还能起到轻微的防滑、减震作用，机架放置在水泥地面上不会直接刮花地坪，设备运行的微小振动也能通过橡胶塞头缓冲一部分。设计时不需要给塞头额外设计卡扣、螺丝这类固定结构，依靠橡胶自身的弹性过盈就能实现可靠固定，零件整体一体成型，没有装配组件，量产时直接通过橡胶模压或者注塑加工就能成型，单件成本极低，现场装配不需要额外工具，人工按压或者轻敲几秒就能完成一个端口的封堵，不管是小批量的非标设备制作，还是大批量的货架、家具量产，都能很好地适配作业节奏。
