DIN6899标准三毫米钢丝绳压制套环

　　在起重索具、安全防护拉索、舞台吊挂、轻型吊装工装以及户外张拉固定场景中，钢丝绳端部的环形折返结构长期承受反复弯折、张紧与振动载荷，若直接将绳体弯折成环并压接，绳股内侧会在锐角处产生局部挤压，外层钢丝容易出现断丝、松股与疲劳裂纹。DIN6899所规定的库什套环正是嵌入绳环内侧的承力衬件，它把柔性绳圈的弯折段支撑成平滑圆弧，让钢丝绳在受拉时沿环槽均匀贴合，避免绳体被压接管边缘或自身折返段剪切。本次建模对象针对公称直径3毫米的细钢丝绳，整体由一个梨形闭环金属衬环和一枚圆柱形铝合金压接套筒组成，结构虽小，却直接决定细径索具端部的破断拉力保持率与循环寿命。

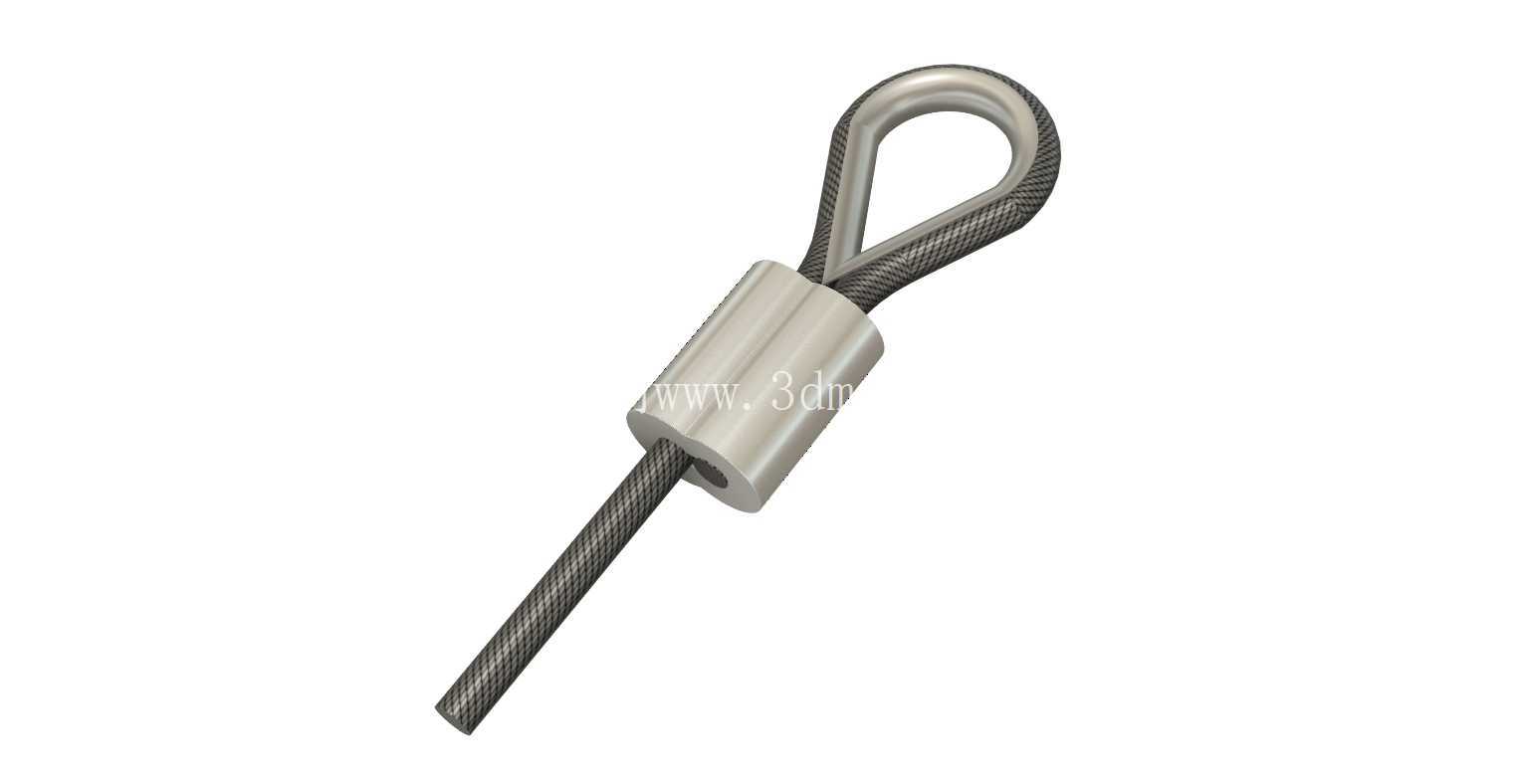

　　从受力思路看，套环的轮廓不能简单按圆管弯环处理。绳环在张紧后，两段平行绳体对套环喉部形成对拉，圆弧段则承受绳股沿周向的均布压紧力，因此套环截面采用带凹槽的加厚拱形，外侧圆弧半径与3毫米绳径匹配，槽底圆角连续过渡，防止钢丝绳在承载时出现局部点接触。套环顶端为封闭梨形环鼻，宽度收窄，便于穿入卸扣、吊钩或连接销；喉部两段直边保持平行，间距与压接套筒内孔兼容，使折返后的双股绳体能顺直进入套筒。压接套筒为中空圆柱件，内孔容纳两段并列钢丝绳，外壁在液压钳压合后产生塑性变形，将绳股咬合固定；套筒端面做倒角处理，既方便穿绳，也避免压接时锐边切断外层钢丝。

　　建模时需要重点处理几个工程边界。第一是绳径与套环槽型的匹配，3毫米钢丝绳在公称尺寸外仍存在捻制公差，环槽底径和槽宽应留出合理包覆间隙，既不能过浅导致绳体弹出，也不能过深使绳股被侧向挤压。第二是套环弯曲半径，细钢丝绳对弯折半径敏感，环鼻处有效弯曲半径通常需按绳径倍数控制，以降低弯曲应力。第三是压接套筒的长度与外径关系，套筒过短会导致握裹力不足，过长则增加端部重量并影响环眼贴合；圆柱段需要覆盖折返绳体的主要咬合区，同时与套环喉部保留少量间隙，避免压合时干涉衬环。第四是环眼方向，套环平面应与钢丝绳受力方向一致，安装后不得出现扭转，否则侧向载荷会使绳体脱离环槽。

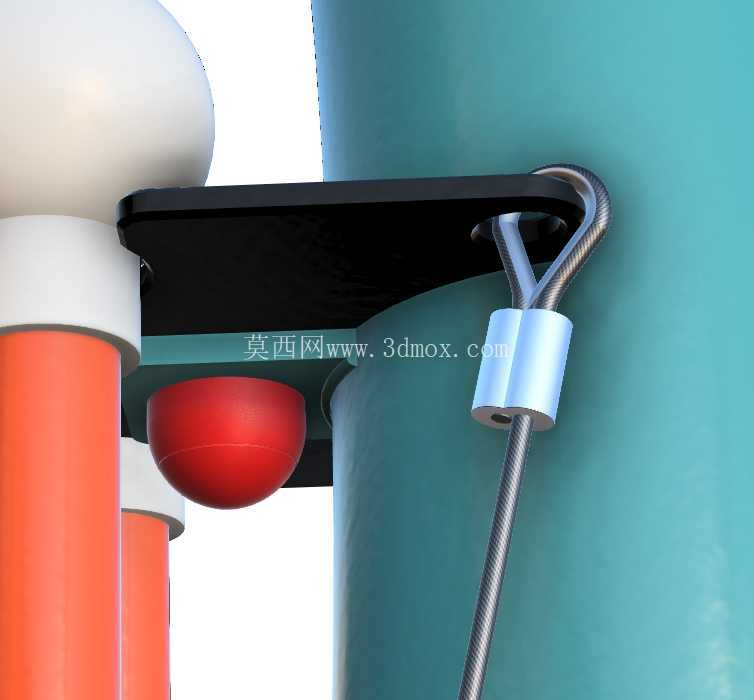

　　实际装配顺序通常是先将钢丝绳端部穿过压接套筒，再绕过套环环槽折返，把绳头回插进入套筒，使套环被包在绳环内侧；随后使用对应规格的压模对套筒进行逐段压制，压痕应饱满、居中，套筒不得开裂，压后环眼内应能清楚看到套环轮廓，绳体在环槽内不得有明显松旷。该类组件常用于轻型手拉吊具、设备保险绳、灯具吊挂、栏杆拉索、农机捆扎机构和小型卷扬牵引端，在这些场合中，端部连接往往比绳体本身更易失效，套环的价值就在于把容易磨损的弯折区转化为稳定的承力圆弧。

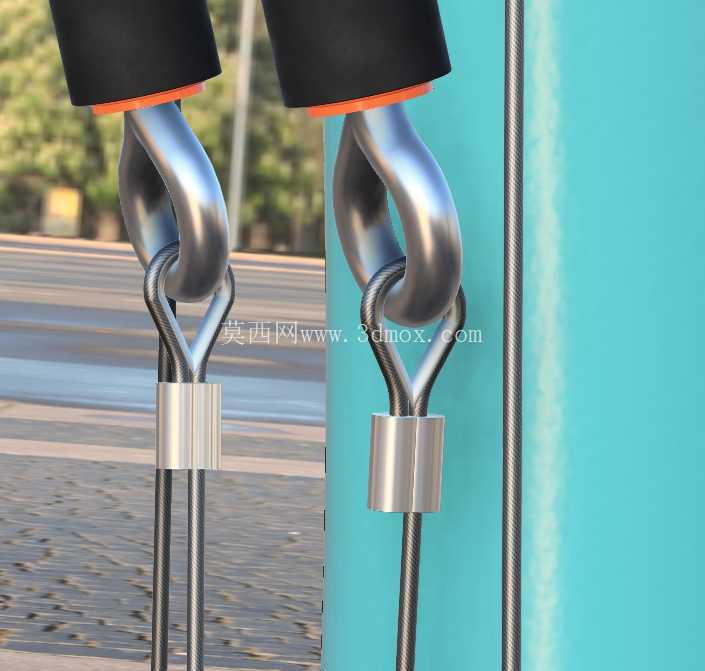

　　三维造型上，套环部分适合采用扫略与放样结合的方式建立，沿梨形中心路径控制截面变化，环鼻处适当加厚，喉部保持与绳股接触的导向面；压接套筒则以圆柱实体为基础，预留双绳通道和端部倒角。渲染时可将套环表现为镀锌金属质感，钢丝绳通过螺旋捻制纹理体现外层股线，套筒采用哑光铝合金色泽，便于在装配评审中区分衬环、绳体与压接件。对于结构设计人员，该模型可用于检查环眼与吊钩、卸扣、销孔之间的空间边界；对于索具选型人员，则可直观核对3毫米绳径下套环轮廓、压接长度以及环眼成型后的最小安装尺寸，从而在轻型牵引和吊挂系统中减少端部应力集中，提高连接可靠性。
