红外避障传感器模块结构设计

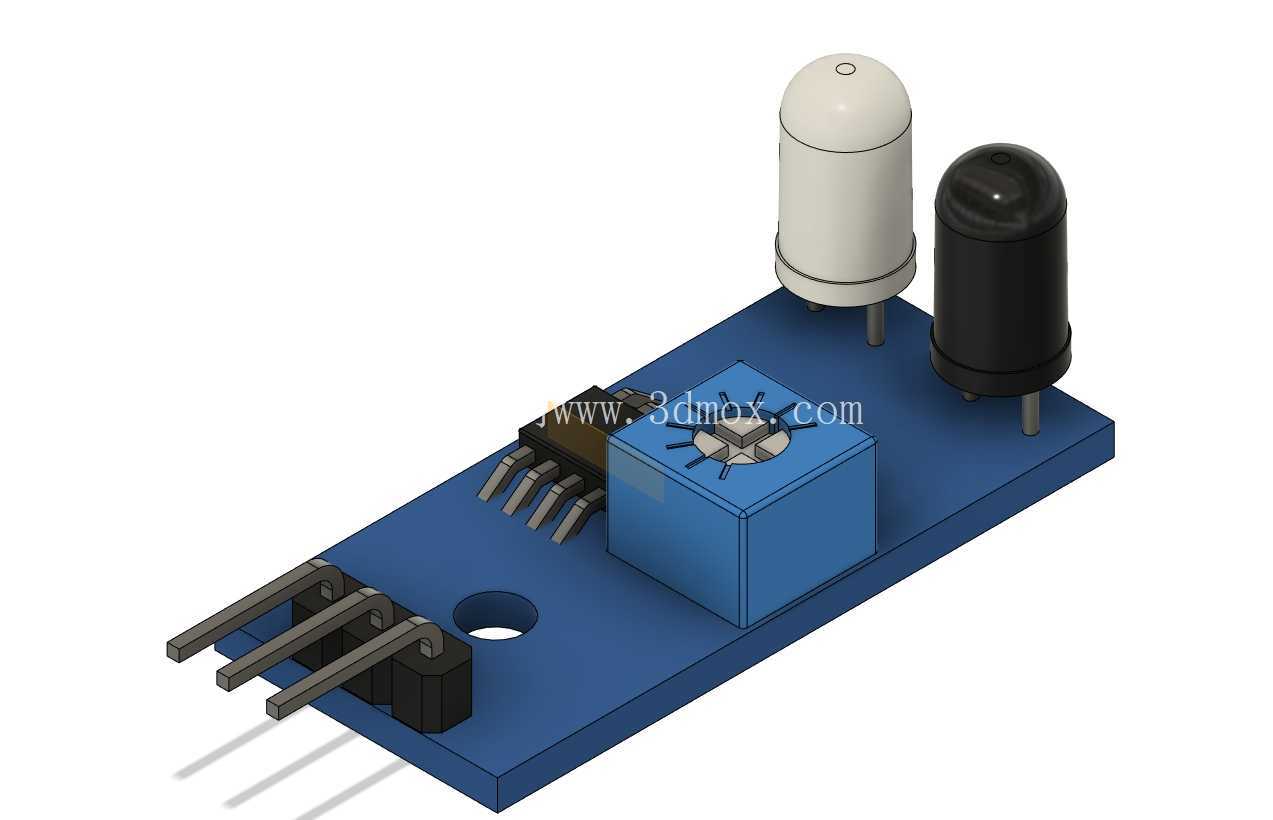

　　在小型智能移动平台、桌面自动化分拣工位以及教学实验装置里，红外反射式避障模块承担着近距离障碍物探测的基础任务，这类模块往往直接插装在控制板的排针母座上，不需要额外的转接支架，因此板体外形、元件高度以及安装孔位的排布，会直接影响整机内部的走线空间与探测方向。这套三维结构围绕板载红外发射管与接收管的相对位置展开，将两枚圆柱封装的光电器件立装在蓝色PCB基板的一端，发射端采用乳白色半透明封装，接收端采用黑色滤光封装，二者并排竖立，轴线垂直于板面，能够在模块正前方形成一束红外探测区域。

　　板体中段布置一枚蓝色方形多圈电位器，用于调节红外发射功率与比较阈值，电位器顶部预留十字调节槽，调试人员可以用小号螺丝刀在设备通电状态下直接旋转调整，改变模块的有效检测距离。电位器旁侧贴装一枚八脚集成电路芯片，芯片下方排布焊接引脚，负责完成红外信号的调制、接收放大与电平比较，最终通过板端排针向外输出数字开关信号。基板的信号引出端设计为三根平行直插排针，分别对应电源正、电源地与信号输出，排针沿板体长度方向伸出，插接到控制板后能够形成稳定的机械支撑与电气连接，针脚间距按照标准2.54mm排针规格布置，兼容市面常见的面包板与杜邦线连接方式。

　　板面上还开设一处圆形安装通孔，孔位靠近排针一侧，调试阶段可以用螺钉或尼龙扎带将模块固定在设备框架上，避免移动过程中模块晃动导致探测角度偏移。结构处理上特意将光电器件相对于主板呈九十度角放置，让探测方向顺着板体长度方向向前延伸，安装孔中心距板体边缘控制在7mm，这一尺寸边界在紧凑机架里尤为关键——当模块贴靠型材立柱或设备外壳内壁安装时，7mm的边距既能给螺钉头、垫圈留出操作空间，又不会让板边过度探出影响周边走线。两枚立式光电器件的高度明显高于板上其余元件，乳白色发射管顶部为圆弧形封胶，黑色接收管顶部同样做圆弧收边，建模时需要准确还原圆柱筒体与顶部半球的过渡关系，以及器件根部与PCB焊盘之间的细小引脚。

　　电位器的蓝色立方体外壳与顶部十字调节槽、芯片的黑色矩形本体与两侧斜伸引脚、排针的黑色塑料基座与三根金属方针，都按照实际装配关系分层搭建，各元件在板面上的投影位置互不干涉，焊接后不会出现元件碰撞。从实际使用角度看，这类模块常安装在小车底盘前侧、流水线料道两侧或自动门体边缘，前方遇到白色或浅色障碍物时红外光反射强度高，接收管捕捉到信号后输出端电平翻转，控制器据此判断障碍物存在；黑色物体吸光较强，检测距离会相应缩短，电位器阈值调节正是为了适配不同反射率的被测表面。板体宽度控制在较窄范围内，多枚模块并排布置时相邻光电器件不会互相串扰，立式元件的高度差也在三维模型中如实体现，方便结构工程师在整机布局时校核上方盖板的净空高度，避免盖板压碰光电器件顶部。整个模块没有多余的外壳包覆，所有元件裸露在基板上，重量轻、插接方便，三维结构完整还原了PCB薄板、焊盘位置、元件极性与安装孔的几何关系，可直接用于设备内部干涉检查、安装支架设计以及教学演示中的装配关系讲解。
