　　平行梁式称重传感器在定量包装秤、分选检重线、台秤以及小型料仓计量场景里使用频率很高，这类元件承担的是把机械载荷转换成可采集电信号的核心任务。现场布置时，秤台或承载托盘通过上方螺纹孔与弹性体连接，物料重量经加载端传递到梁体应变区，内部电阻应变片随微变形产生桥路输出，后端仪表再完成放大、滤波与重量换算。

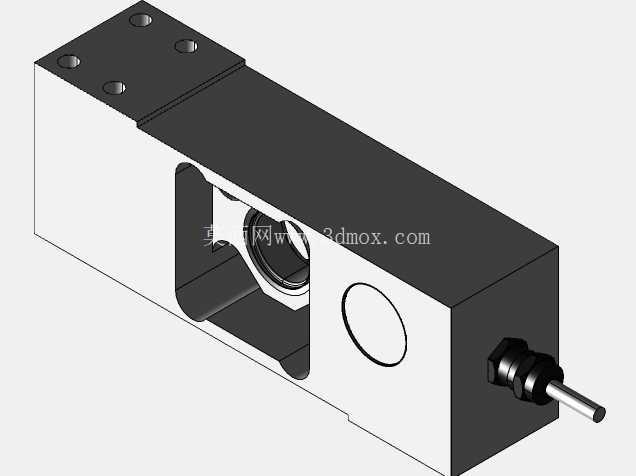

　　从结构上看，该件采用一体化铝合金或不锈钢弹性体，长方体梁身中部开设应变孔，孔周形成应力集中且线性稳定的弯曲区域；这种开口平行梁方案的好处是结构紧凑、抗偏载能力较好，同时高度方向占用空间小，便于嵌入设备框架。端部出线位置做了护套过渡，黑色线缆通过密封接头引出，能够在粉尘、轻度冲洗或食品包装环境下降低线缆弯折与进水风险。

　　建模时需要重点还原弹性体外形、加载端安装孔、固定端孔位、中部应变腔以及出线护套的相对关系。上方两组安装孔决定了秤体连接方式，底面或端部支撑边界则影响受力支点；在整机布局中，若传感器作为单点支撑使用，要保证加载中心尽量落在设计承载区，避免侧向力和扭转力矩直接作用于梁体。若用于多传感器平台，则需校核各支点高度一致性，并在装配中保留限位间隙，防止热胀冷缩或冲击载荷造成附加应力。

　　外形边界方面，这类传感器通常呈长条形块状，长度方向容纳弯曲梁和应变区，宽度方向布置安装孔，高度则与额定量程相关。模型中可把梁体、孔系、圆角、线缆接头作为独立特征处理：安装孔要表达沉孔或通孔深度，应变孔内壁与梁体过渡圆角不能省略，因为这些位置对应力分布和疲劳寿命影响明显。线缆部分虽然不参与主承力，但在设备干涉检查中很关键，尤其是传感器靠近护罩、输送机架或检修门时，出线方向和最小弯曲半径必须预留。

　　实际选型时，工程师会先根据秤台最大称重量、动态冲击系数和安全裕度确定量程，再核对安装孔距、本体高度、额定输出与防护等级。包装线上的检重设备强调响应速度和重复性，料斗秤更关注长期稳定性与防过载结构，而实验台架测力则可能要求较小的蠕变和较好的侧向抗干扰能力。平行梁传感器内部通常配合应变片、补偿电阻和调理电路使用，外部则通过螺栓、压头、球头座或限位支架完成机械集成。

　　在三维设计阶段，把该传感器放入装配体后，应同步检查承载板厚度、紧固件长度、垫片接触面以及线缆走线槽。安装面需要保持平整清洁，固定螺栓按规定力矩锁紧；若设备存在振动，可在周边设置过载限位或缓冲结构，但限位件不能在正常称量范围内接触弹性体，否则会造成称量值偏低或信号跳变。对于需要频繁清洗的产线，还应让出线端朝向便于排水和维护的位置，并避免线缆被物料堆积掩埋。

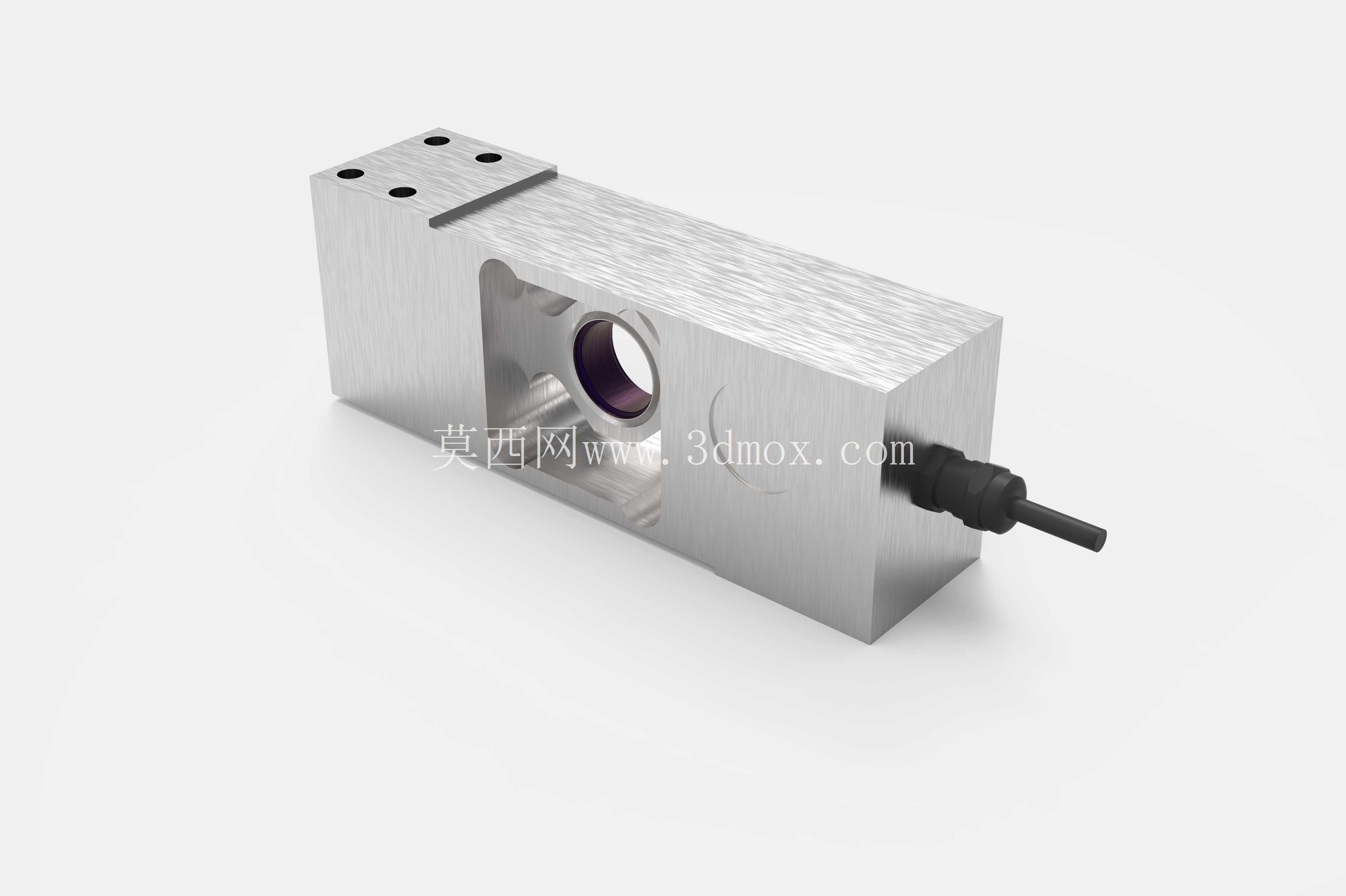

　　从建模表达角度，该模型适合用于称重工位布局、秤台框架设计、传感器选型校核以及教学演示。金属梁体可采用拉丝不锈钢外观，突出加工质感；应变腔内部不必过度虚构电子细节，但孔位、壁厚和过渡圆角应符合工程表达习惯。线缆接头采用黑色橡胶或塑料材质，与金属本体形成明确区分，能够帮助设计者在装配评审中快速识别受力件与易损件。

　　围绕这类元件开展结构设计时，不能只把它当作一个标准方块放入模型库。真正影响现场精度的因素包括安装基准、载荷方向、支撑刚度、冲击限位、线缆牵引以及周边温湿度环境。把这些边界在三维阶段提前暴露出来，后续加工、装配和调试才能减少反复，称重系统也更容易获得稳定、可重复的测量结果。
