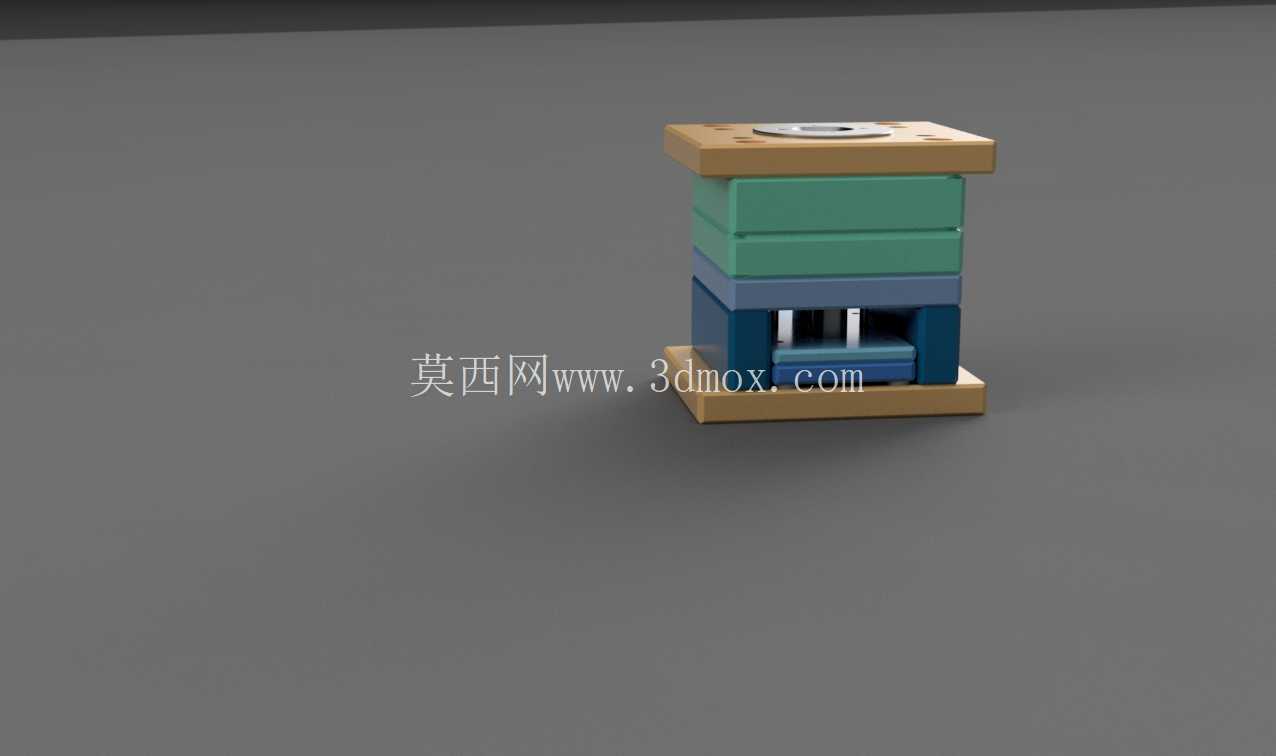

双腔两板注塑模具结构设计

　　这套双腔两板注塑模具的整体结构围绕标准模架体系搭建，属于典型的两板模冷流道布局，在中小型注塑件批量生产场景中应用十分广泛。两板模的核心特征在于动定模仅通过一次分型即可完成开模取件动作，流道凝料与制品在分型面处同步分离，结构相对简单，制造成本与维护难度都低于三板模，适合产量中等、外观要求不过分苛刻的塑料制品成型。

　　从实际用途来看，该模具一次注塑可同时成型两个相同型腔的制品，相比单腔模，单位注塑周期内的产出直接翻倍，在锁模力允许的前提下能够显著提升设备利用率。双腔布局对型腔的进料平衡提出了明确要求，流道设计需要保证熔融塑料在相同压力、相同时间内充填到两个型腔，避免出现一腔饱压、一腔缺料的偏差。建模时型腔通常关于模具中心对称布置，流道长度取等长设计，浇口形式与截面尺寸保持一致，从几何上消除充填不平衡的诱因。

　　模架部分参照标准模具目录选型，自上而下可辨识出定模固定板、定模板、动模板、支承板、垫铁、动模固定板以及顶出板组等典型板件。各板件通过导柱导套实现合模导向，导柱与导套的配合间隙直接决定型腔的对中精度，长期生产中导套的磨损会反映在制品飞边与错型上，因此导向件在三维结构中需要单独建出并标注配合关系。顶部面板开设定位环与主流道衬套的安装位，定位环与注塑机定模板中心孔配合，保证喷嘴与主流道同轴；衬套则承受喷嘴的反复顶靠，球面半径与注射机喷嘴匹配。

　　开模过程中，动模侧随注塑机移动模板后退，制品因包紧力随动模离开定模，开模到设定行程后，顶出板组被机床顶杆推动，顶针将制品从动模型芯上顶出。两板模的顶出系统布置在动模侧垫铁围成的空间内，回针在合模时先接触定模板，将顶出板推回初始位置，弹簧可辅助复位并防止顶针在注塑压力下后退。设计顶针时需要避开冷却水道与螺丝孔，顶出力作用点尽量靠近包紧力大的部位，防止顶白或顶穿制品。

　　冷却系统在板件中以水道形式纵横布置，围绕型腔形成均匀的温控回路。模具温度直接影响制品的收缩率与成型周期，水道距型腔表面的距离、水道间距以及进出水走向都需要在三维中提前干涉检查，避免与顶针、螺丝、镶件发生冲突。对于深腔结构，还会采用隔水板或喷流管实现局部冷却，缩短成型周期。

　　安装边界方面，模架长宽尺寸受注塑机拉杆间距约束，模具厚度需落在机床最大最小模厚之间，顶部定位环直径、喷嘴接触球面、顶出孔位置与规格都要与目标机床参数对应。吊装时利用模具侧面的吊环孔起吊，码模夹通过压板槽将模具固定在机床模板上。三维建模阶段把这些接口尺寸逐一落实，能够在投产前完成干涉校验与选型核对，减少现场试模反复修改的成本。整套结构层次清晰，板件、导向、顶出、冷却、浇注各系统分工明确，是理解两板模标准结构与多腔平衡布局的典型参考。
