双腔咖啡压制成型模具结构设计

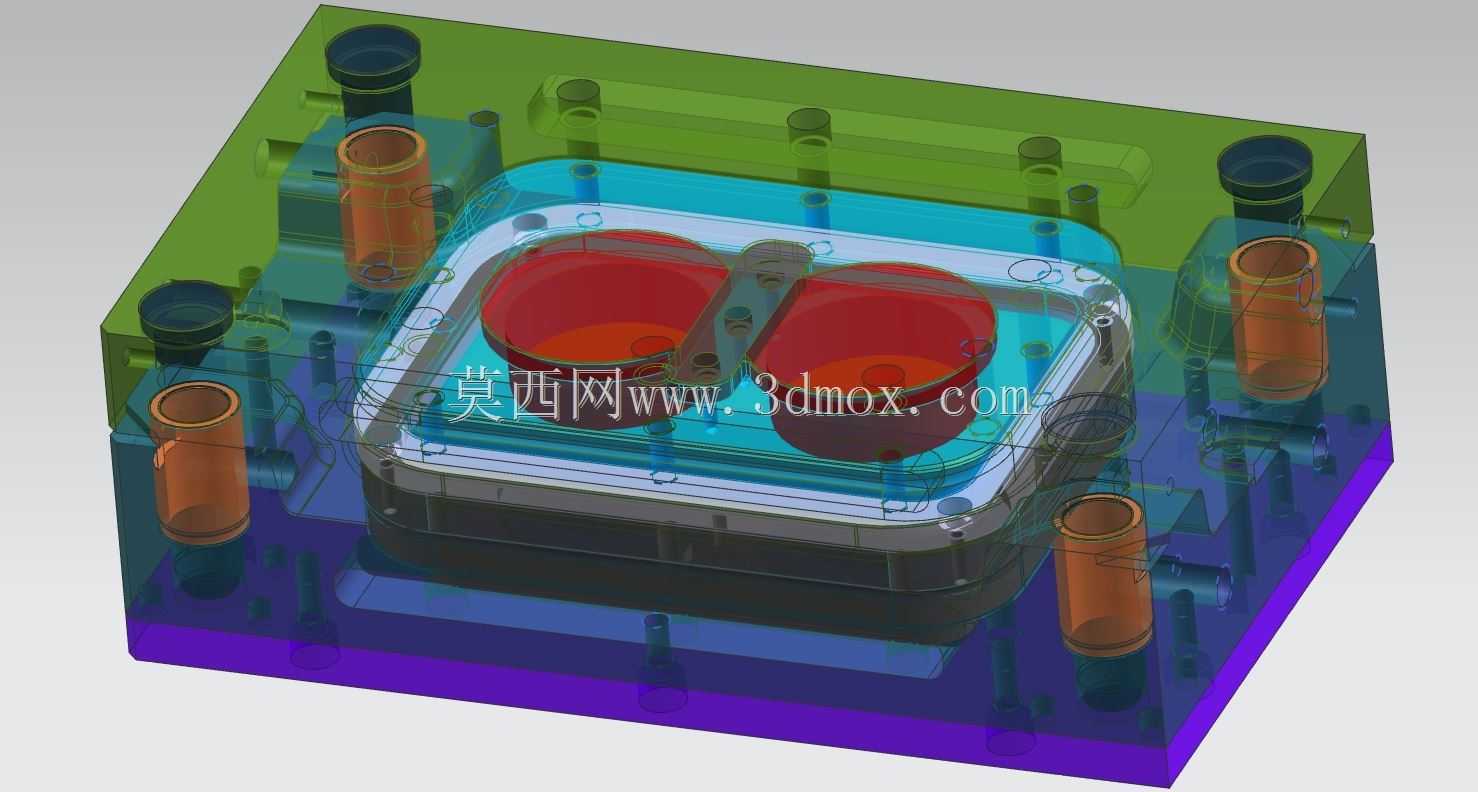

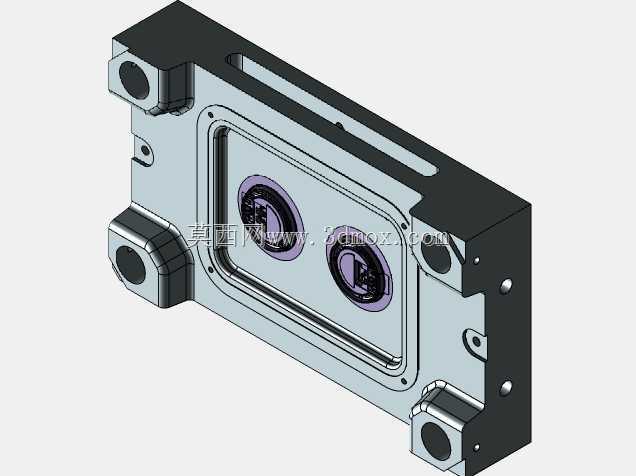

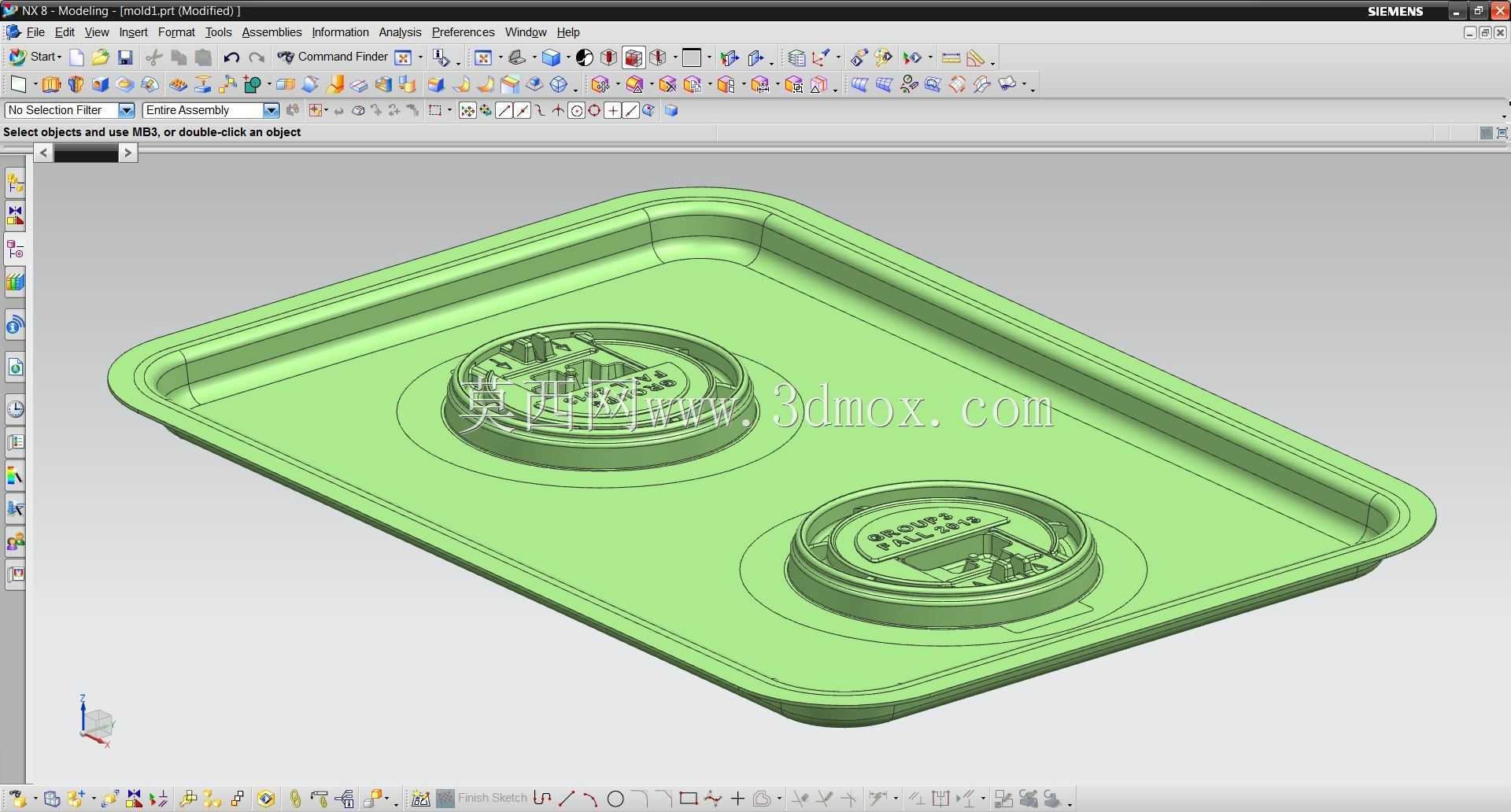

　　这套双腔压制模具主要服务于咖啡类耗材的批量压制成型工序，适配立式液压压力机的安装接口，可直接固定在常规通用模架工位上完成上下模合模、保压、脱模的全流程作业。从结构布局来看，模具采用一模两腔的对称排布设计，两个成型腔的中心距经过反复校核，既保证单腔成型时的料流填充均匀性，也避免两腔间距过小导致的模仁局部强度不足问题，同时兼顾生产效率——单次合模即可完成两件咖啡坯体的压制成型，相比单腔模具单位时间产能提升近一倍。

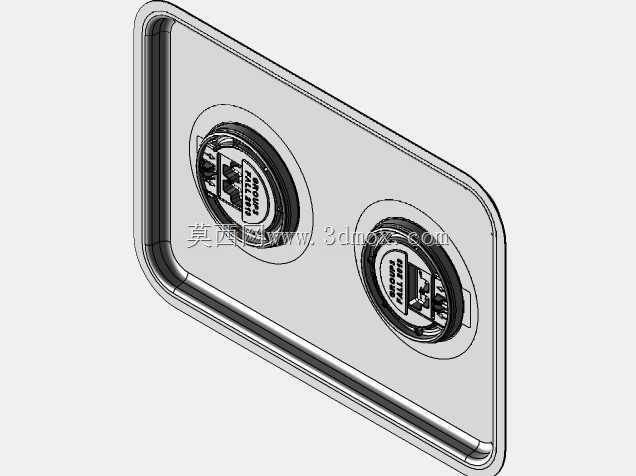

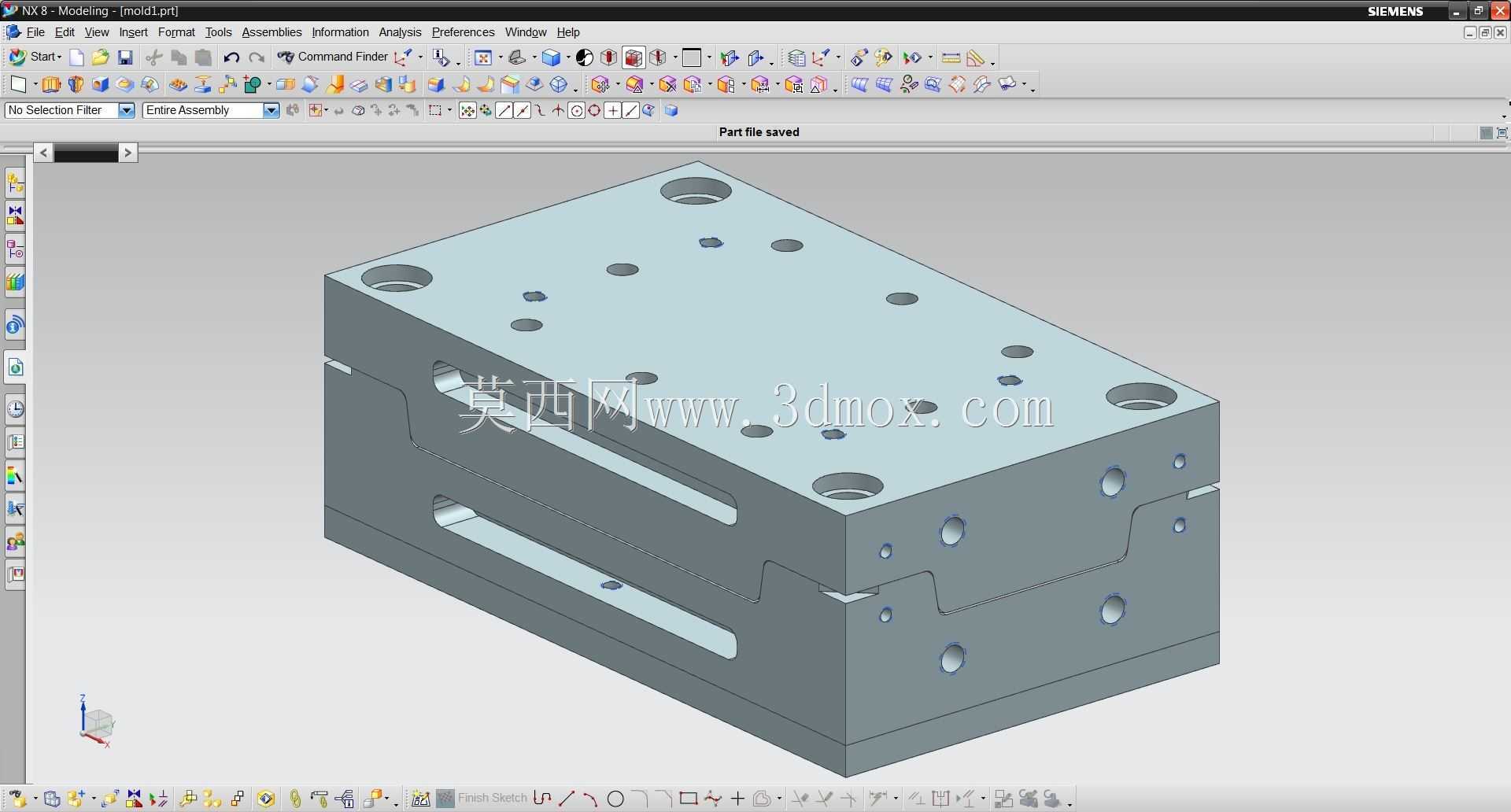

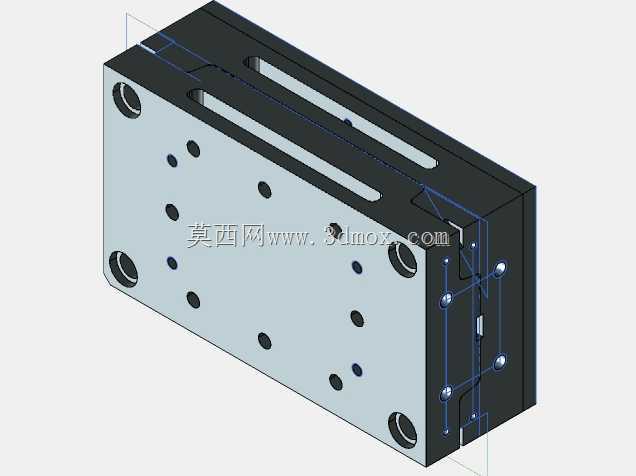

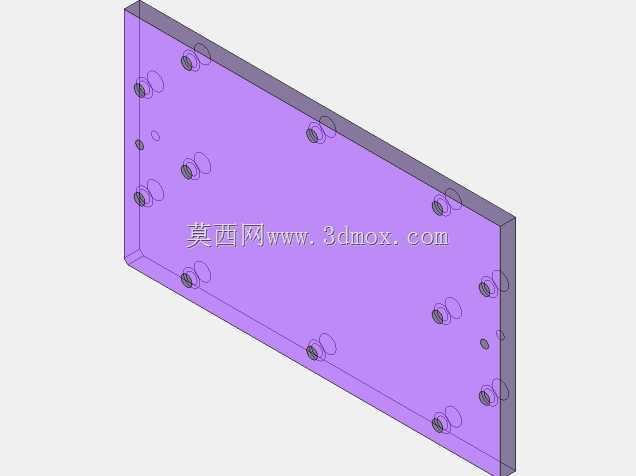

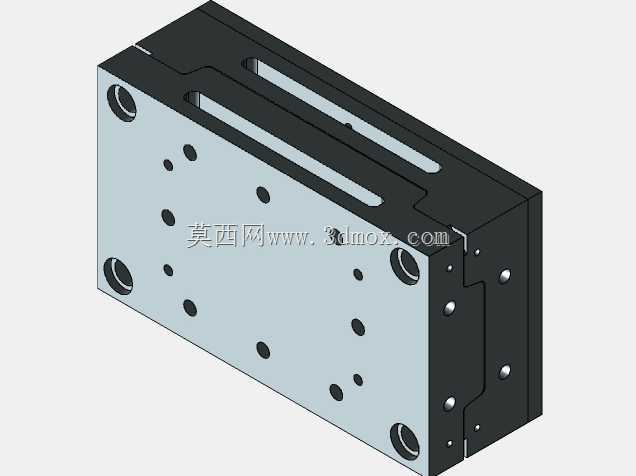

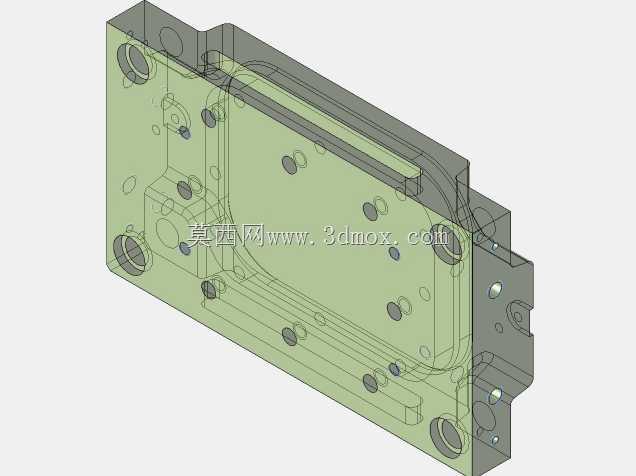

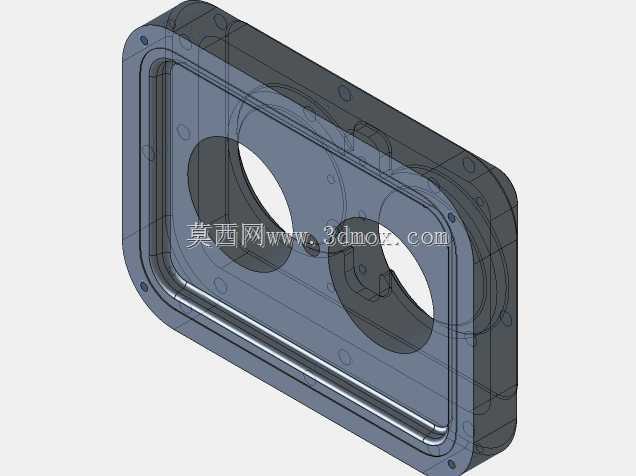

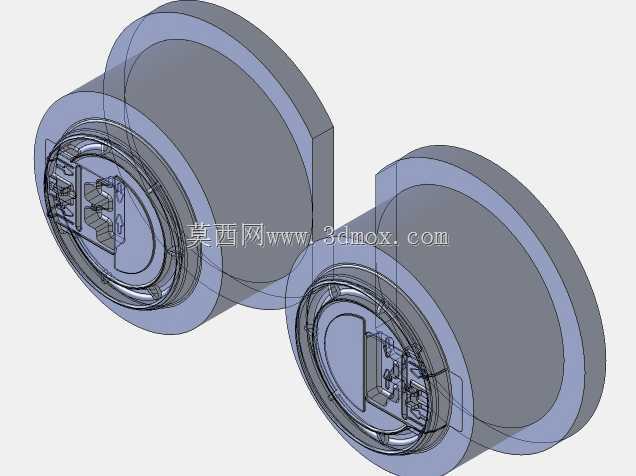

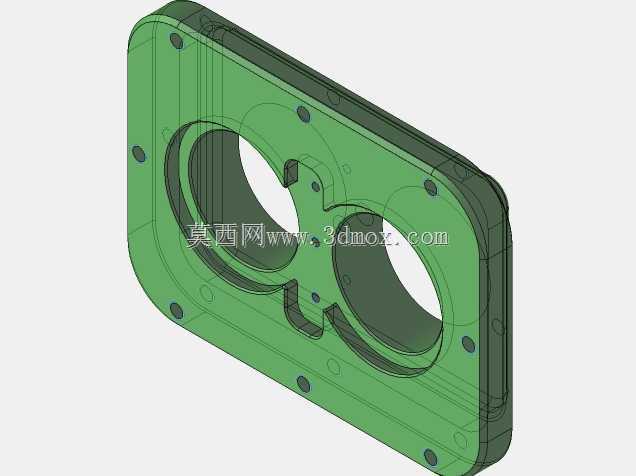

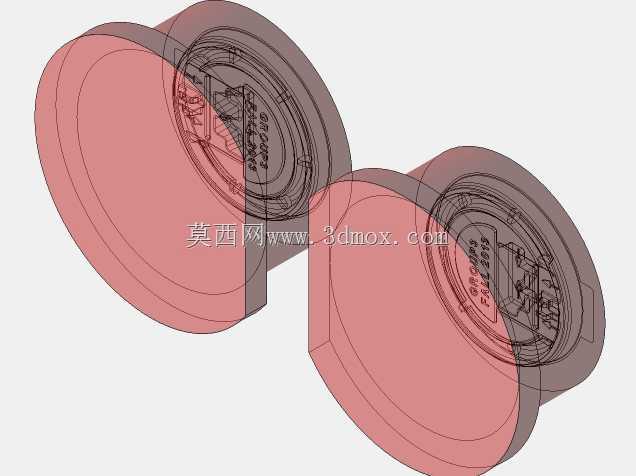

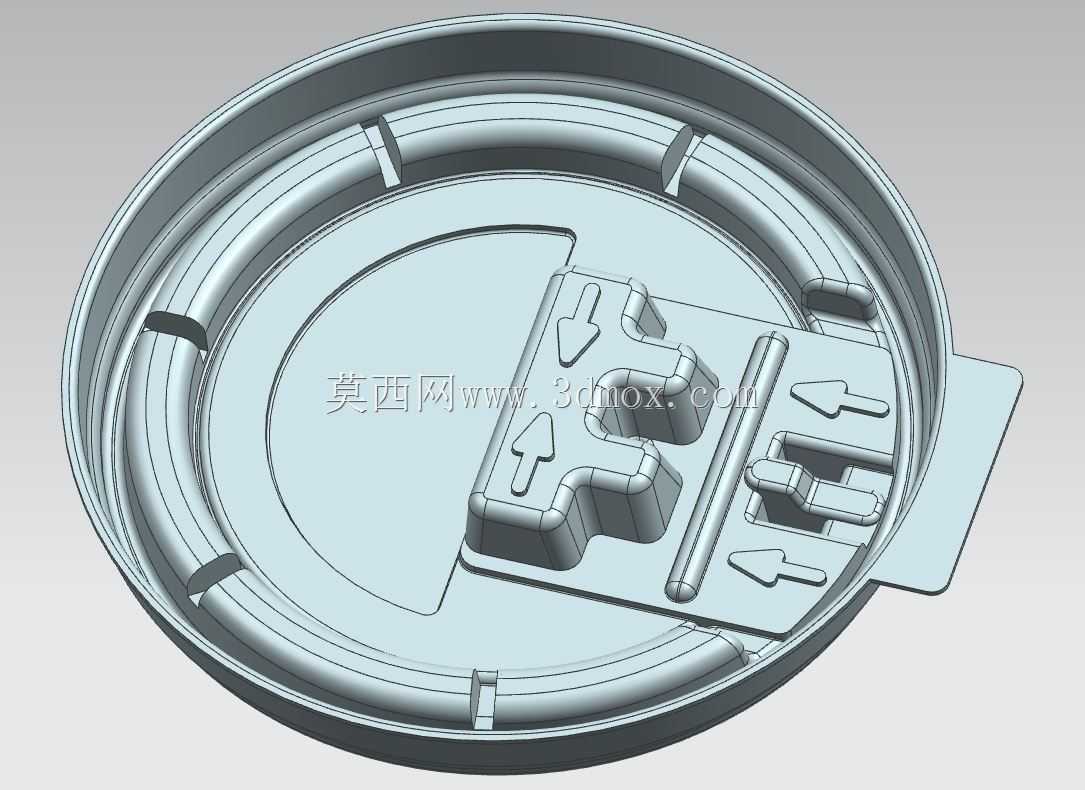

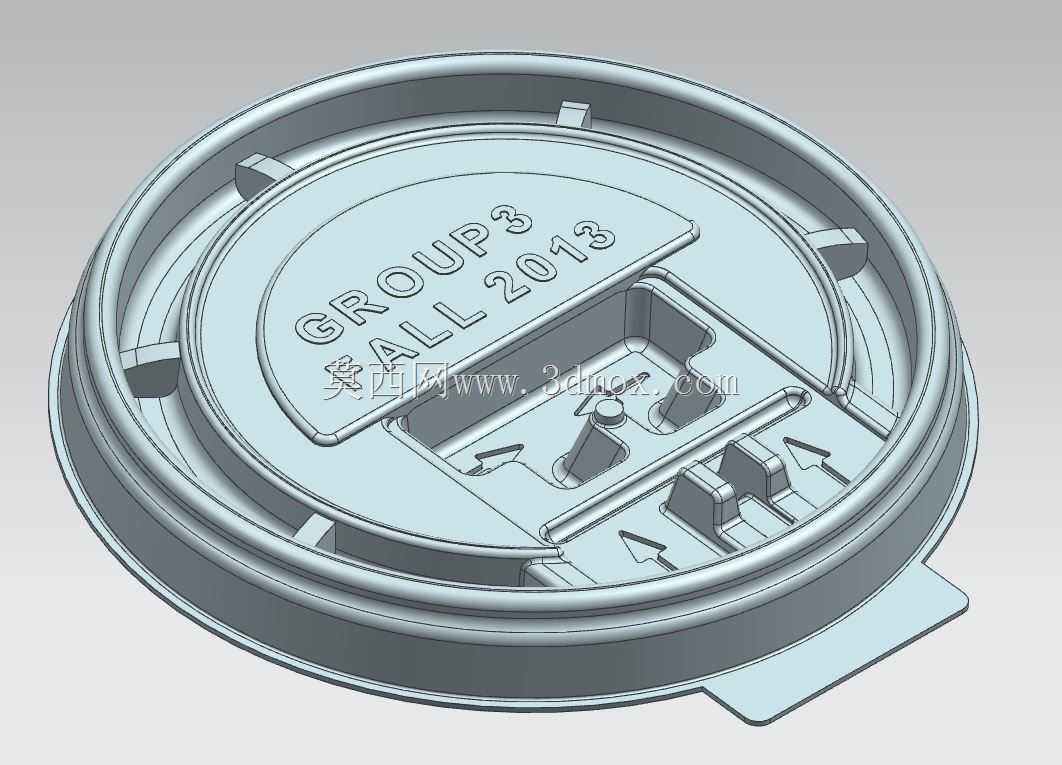

　　模具的核心成型部分分为型腔镶块与型芯组件两部分，型腔部分直接成型咖啡坯的外轮廓曲面，表面做了抛光处理以降低脱模阻力，避免压制成型后坯体出现粘模、表面拉伤的缺陷；型芯部分对应咖啡坯的内凹结构，周边设计了均匀分布的排气间隙，压制过程中粉料间隙内的空气可顺着排气槽顺利排出，不会因内部憋气导致坯体出现分层、密度不均的问题。模架部分采用分层堆叠的组合结构，从上到下依次设置上模固定板、型腔板、推板、下模固定板，各板件之间通过导柱导套实现精准定位，合模时的定位精度可控制在0.02mm以内，避免上下模错位导致的坯体壁厚不均问题。

　　从安装边界来看，模具整体外形适配常规200吨级液压机的工作台安装尺寸，上下模的安装孔位按照通用模架标准设计，不需要额外加工转接板即可完成装夹；周边预留的冷却水道接口采用标准管螺纹规格，可直接接入车间现有冷却循环系统，在连续压制作业时控制模温稳定，避免因模温过高导致粉料提前粘结、脱模困难的问题。脱模结构采用顶杆均匀排布设计，顶杆位置避开成型面的薄弱区域，顶出行程经过精确计算，既保证坯体可以完全脱出型腔，也不会因顶出行程过大导致坯体被顶变形。在实际生产场景中，这套模具可适配不同配比的咖啡粉料压制工艺，通过调整保压压力与保压时间参数，即可满足不同密度要求的咖啡坯生产需求，日常维护时只需要定期检查导柱润滑情况、清理排气槽内残留的粉料即可，拆装维护难度低，适合中小批量快消品耗材的连续生产作业。
