三角形排布三节AA干电池组结构

　　在手持检测仪表、便携传感器节点、小型遥控终端以及低功耗工业控制模块的结构开发中，电池仓往往不是孤立的塑料腔体，而是决定整机重心、维护方式和内部走线的关键区域。三节AA电池采用三角形三芯排列时，能够在有限的矩形或圆形外壳内获得比直线排列更紧凑的投影宽度，同时保留标准圆柱电池成熟、易更换、能量稳定的优势。该结构围绕真实AA圆柱电池外形建立，单体之间按等边三角关系布置，相邻圆柱保持相切或受控间隙，便于后续在整机中设计电池夹、弹片、绝缘隔片和仓盖限位。

　　从实际用途看，这种三电池组合常见于需要较高电压或更大容量的便携设备。三节串联可提高供电电压，满足仪表放大电路、无线发射模块或小型驱动机构的瞬时功率需求；若按并联或串并组合设计，则可延长续航并降低单节电流负担。三角形布局的价值在于把三个圆柱的中心收拢在较小包络内，使电池仓横截面接近圆形或圆角三角形，特别适合筒状手柄、圆形仪表壳、立式传感器外壳以及空间局促的手持终端。与一字排开相比，它缩短了轴向长度；与双层叠放相比，它减少了厚度方向的堆叠，有利于控制握持尺寸和外壳壁厚。

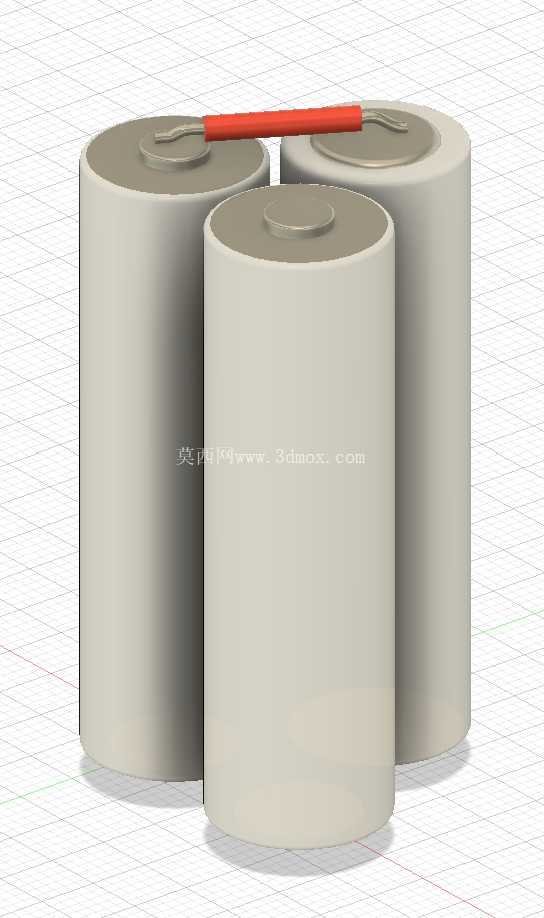

　　建模时首先需要抓住圆柱电池的基准特征：单体侧壁为等直径圆柱面，顶部正极端子形成凸起平台，负极则通过壳体端面或底部平面参与接触。三节电池的位置不能只按视觉摆放，而应以圆心坐标作为装配约束，保证三个圆心构成稳定三角关系。相邻电池外圆之间的距离应结合实际仓体间隙确定：完全相切可获得最紧凑包络，但在注塑仓内通常需要预留绝缘片、塑料筋位或装配公差；若间隙过大，则会削弱空间利用率，并可能导致电池在振动工况下移位。模型中红色跨接件体现了顶部导电连接或汇流排的布置思路，它沿两个电池极柱上方延伸，用于表达电极串联路径、焊接片位置或弹片接触区域。

　　结构设计阶段需要同时考虑电气连接和机械防护。顶部汇流片不应仅做成简单薄片，而应根据电流路径确定搭接宽度、折弯半径和焊点位置；靠近正极凸起处要避免与电池壳体侧壁发生短路，必要时在金属片下方增加绝缘膜或塑料挡墙。电池仓内壁可设置纵向筋条，使圆柱面以线接触或小面接触方式定位，既减少拆装摩擦，又能吸收零件公差。仓体端部则需布置弹簧触点或固定金属片，保证电池在跌落、振动和温度变化时仍保持稳定压力。三角形排布还带来一个工程细节：三个圆柱之间形成中央空隙，该区域可用于布置定位柱、导线槽或温度检测元件，但不应让尖锐塑料筋直接压伤电池包膜。

　　外形尺寸与安装边界需要围绕电池包络反推整机空间。AA电池的直径和高度决定了仓体最小内径与深度，三角形组合的最大外包络可通过三个圆心及半径计算，外轮廓在三个方向上呈现圆弧相切的扩展边界。设计外壳时，不能只测量静态三维模型的外形，还要为电池取放留出手指或拔取机构空间，为仓盖锁扣、密封胶圈、电极弹簧压缩量预留尺寸。若设备用于工业现场，仓盖还可能要求防呆方向、防松脱和防反装结构；若用于消费类手持产品，则需关注电池装入时的顺滑感和重心位置。三角形布局将质量集中在较小区域，有利于降低偏心力矩，但靠近手柄端部时也要避免整机头重脚轻。

　　从建模表达来看，该结构保留了电池单体的真实比例和极柱关系，没有把电池简化成无特征圆柱，这对后续干涉检查很重要。顶部端子、端面台阶和圆柱侧壁之间的过渡，会直接影响金属接触片的形状；三节电池的相对位置，则决定仓体筋位、连接片长度和绝缘件轮廓。进行整机装配时，可将该电池组作为供电模块参考，检查外壳内壁、仓盖、PCB固定柱、导线走向与电池包络之间的间隙；进行工程出图时，还可据此标注圆心距、包络直径、电极高度和安全间隙。

　　这种方案的核心不是简单复制三个电池，而是在标准件尺寸约束下完成紧凑供电空间的结构化布置。它让结构工程师在早期即可评估电池仓形态、导电片路径、维护拆装顺序和整机重心，也让电气工程师同步确认串联方向、接触可靠性和短路防护边界。面对便携设备越来越小的外壳空间，三角形三芯AA电池排布提供了一种兼顾容量、电压、握持尺寸和装配可行性的建模参考。
