树莓派Pico锂聚合物供电扩展载板

　　这块载板围绕树莓派Pico微控制器的现场供电问题展开，核心是把锂聚合物电池、充电链路与电池管理单元整合到同一块PCB上，让Pico脱离USB线缆后仍能稳定运行。做这类板子时，最先要厘清的不是元件摆放，而是供电边界：Pico本身通过Micro USB或VSYS引脚取电，板载芯片在突发运算、外设驱动时电流会明显抬升，因此电池侧的放电能力、走线压降和保护阈值都要留足余量，避免电压跌落导致主控复位。

　　从应用场景看，它适合放在便携数据采集节点、小型机器人控制板、教学实验装置以及需要长期脱线运行的嵌入式原型里。常规Pico直接插USB只能依附电脑或适配器，加上这块载板后，系统可以随设备移动，在传感器巡检、可穿戴小装置、桌面自动化演示等场合减少线束束缚。工程上选型时，往往要同时确认电池容量与整机功耗的匹配关系：主控休眠、全速运行以及驱动外接LED、电机或通信模块时的平均电流差异很大，容量过小会缩短续航，容量过大则增加体积和充电时间。

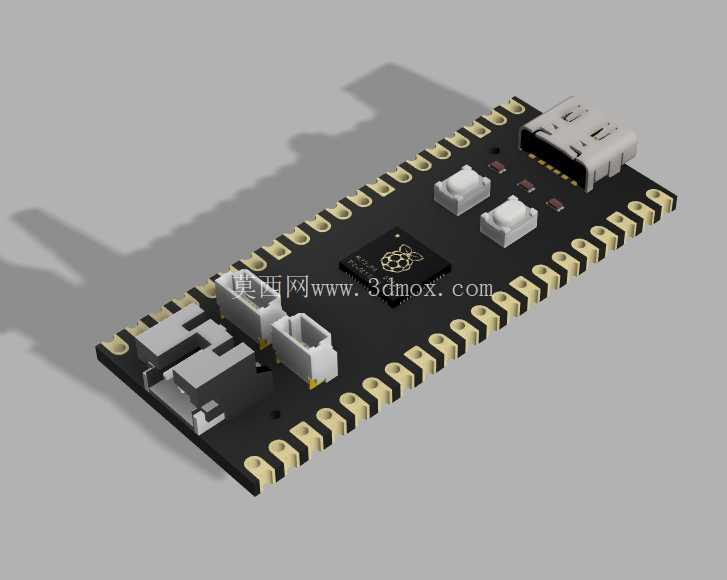

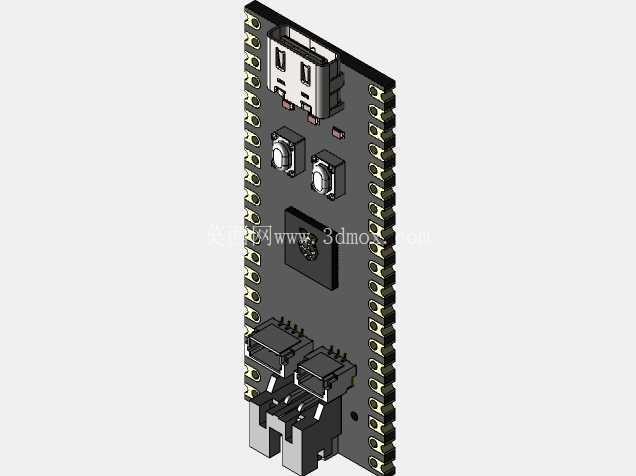

　　结构布局上，Pico以排针方式压接在载板上方，两侧 castellated 焊盘对应的引脚位置必须严格对齐，孔位间距、板边距离和排针高度决定了上层板能否平稳装配。载板上预留了USB接口，用于接入5V电源给电池充电，同时也承担程序下载或调试时的通路衔接。充电芯片周边的电感、电容、电阻不能只按原理图随意摆放，输入滤波电容应靠近供电入口，电池端采样与保护走线要减少干扰，开关电源相关回路面积尽量收窄，这样在负载突变时纹波更可控。

　　BMS部分的价值在于把锂聚合物电池的安全工作区间约束住。过充会损伤电芯甚至带来鼓胀风险，过放则会让容量不可逆衰减，短路或过流时还需要迅速切断回路。因此载板在电池连接端设置保护器件，并通过采样电阻或专用管理IC监测电流、电压状态。实际建模时，这些器件的封装高度不能忽略：USB座、按键、连接器和排针都会影响整机堆叠，若外壳内部空间紧张，还要核对最高元件与Pico板底面之间的间隙，防止装配后互相顶住。

　　外形尺寸方面，载板宽度基本跟随Pico两侧引脚边界展开，长度则由电池焊盘、接口和管理电路决定。板边金手指状排针区域承担机械支撑和电气连接双重作用，设计外壳或固定支架时，不能让支撑柱压住焊点附近的高元件。安装孔若布置在四角，应与PCB铺地、走线和连接器保持安全距离；若没有固定孔，则需要依靠排针夹持或底部电池贴装来维持整体刚性。

　　设计思路上，这块板没有追求复杂外设扩展，而是把供电可靠性放在第一位。电池接口采用独立连接器，便于更换不同容量的软包电芯；按键和状态指示元件放在容易操作和观察的位置，方便调试时确认充电、放电和故障状态。USB接口位于板端，插入线缆时不会与Pico本体产生干涉。对于三维建模人员来说，还原这类产品不能只画一块平板，需要把PCB厚度、焊盘隆起、连接器壳体、排针塑胶座、金属端子以及芯片丝印都体现出来，干涉检查才有意义。

　　在整机集成时，还要考虑发热与散热路径。充电阶段管理芯片会产生热量，若外壳封闭且电池紧贴热源，温升会影响充电效率和电芯寿命。建模阶段可在芯片与外壳之间预留空气层，或把发热器件远离电池本体。走线层面，VBUS、VSYS、GND和电池正极属于功率路径，线宽要按电流能力放大；信号线则可短而规整地靠近控制芯片。软件工程师拿到硬件后，也可通过ADC读取电池分压，结合Pico低功耗模式制定休眠策略，让续航估算更接近真实工况。

　　整体来看，这套结构的重点不在复杂传动，而在紧凑空间内把主控、电芯、充电、保护和调试接口协调起来。三维设计时需要同时满足电气安全、装配间隙、插拔操作和后期维护的要求，任何一个连接器高度或孔位偏差，都可能导致Pico无法平整安装或外壳无法闭合。
