菱形法兰带座塑料安装轴承组件

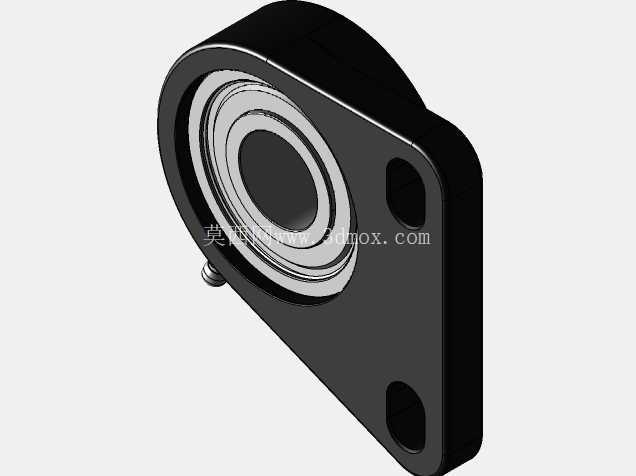

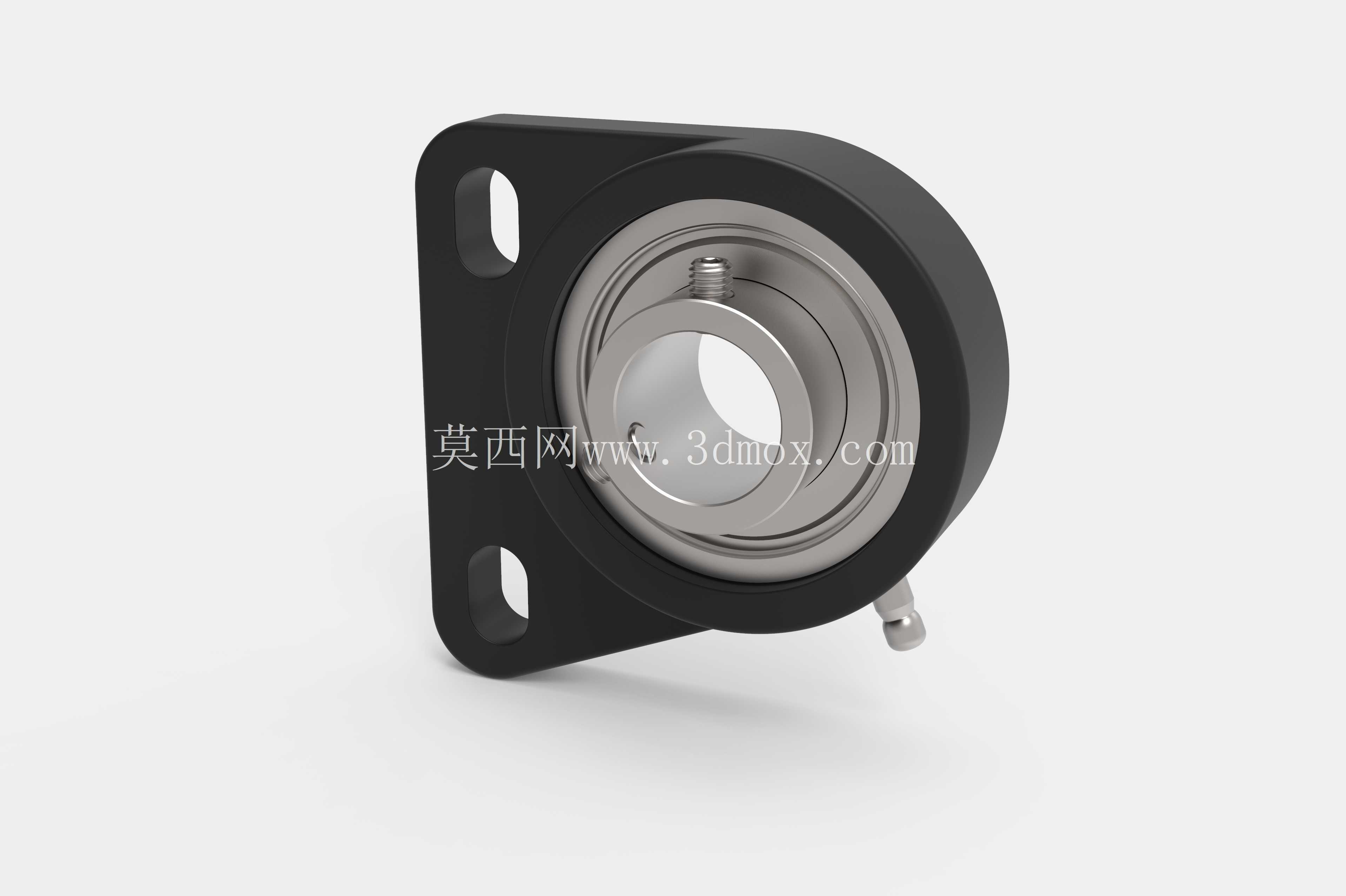

　　该模型呈现的是一款两孔菱形法兰式带座轴承，主体由黑色工程塑料轴承座、金属滚动轴承内芯、锁紧顶丝以及润滑注油嘴构成，属于轻载传动系统里十分常见的支承类标准件。

　　从实际设备布局来看，这类部件大量出现在食品包装输送线、轻工自动化分拣台、小型阀门执行机构、3D打印传动模组、纺织辅机以及实验室小型试验装置中。它的核心作用是为旋转轴提供径向支承，约束轴的径向跳动，同时允许轴绕自身轴线顺畅回转；法兰面直接贴靠在设备墙板、型材立板或支架外侧，不需要额外加工轴承安装沉孔，对薄板机架、铝型材框架这类不方便做镗孔工序的结构尤其友好。

　　结构上，轴承座采用菱形（也称FL系列两孔法兰）外形，两个对角布置的长圆形安装孔是设计里很实用的细节：相比圆孔，腰型孔在装配时允许沿孔长方向微调中心位置，能够补偿机架冲孔、激光切割下料带来的孔位公差，也方便在多根平行轴张紧同步带、平皮带时小幅调整轴间距。建模时两个安装孔的中心距、孔径与座体外轮廓需要严格匹配常用FL系列座体规格，座体背面的贴合面要做成完整平面，避免装配后出现点接触导致支承刚度不足。

　　座体内部嵌入的是标准外球面球轴承，轴承内孔贯穿，内圈上伸出的两颗内六角紧定螺钉用于穿轴后锁紧轴径，防止轴与内圈之间发生相对打滑。这种顶丝锁紧方式适配光轴传动，装拆时不需要加工轴肩、键槽，在轻载、转速中等的场合装配效率很高。轴承外圈与塑料座之间采用过渡配合，座体包裹住轴承外圈大部分圆柱面，既可以承受径向载荷，也能分担少量轴向力；工程塑料座相比铸铁座重量更轻、自带耐腐蚀特性，在有潮气、弱腐蚀介质或者需要控制整机自重的场景下优势明显，运行时的阻尼特性也能吸收一部分振动、降低轴承噪声。

　　座体侧下方延伸出的油嘴结构用于补充润滑脂，维护时可以直接通过油枪向轴承内部加注润滑脂，延长滚动体与滚道的使用寿命。三维建模过程中，需要分别还原塑料座的注塑圆角、拔模斜度，金属轴承的多层阶梯内圈、外圈、滚动体占位轮廓，以及顶丝的外螺纹、油嘴的小球头结构；装配关系上要保证轴承轴线与法兰安装面的垂直度，两个安装孔相对于轴承中心呈对角对称，轴孔中心到法兰贴合面的轴向厚度尺寸要留出轴端伸入、螺母锁紧的操作空间。

　　选型与布局时，需要先确认穿过轴承的轴径与内孔一致，再核对两安装孔的中心距是否匹配机架上预加工的孔位；安装边界上，菱形座的两个尖角方向要预留扳手拧动安装螺栓的空间，轴承外侧要留出轴穿过、联轴器或带轮安装的轴向长度，油嘴所在一侧不能被其他机架零件遮挡，否则后期维护无法对接油枪。由于塑料座的承载能力低于铸铁铸造座，它更适合输送辊筒、轻载传动轴、小功率输出轴这类载荷平稳、冲击较小的工况，在设计机架时可以成对布置在轴的两端，形成简支支承结构，大幅提升轴的运转刚性，避免长轴高速旋转时出现挠曲抖动。
