曲柄滑块直线往复运动机构

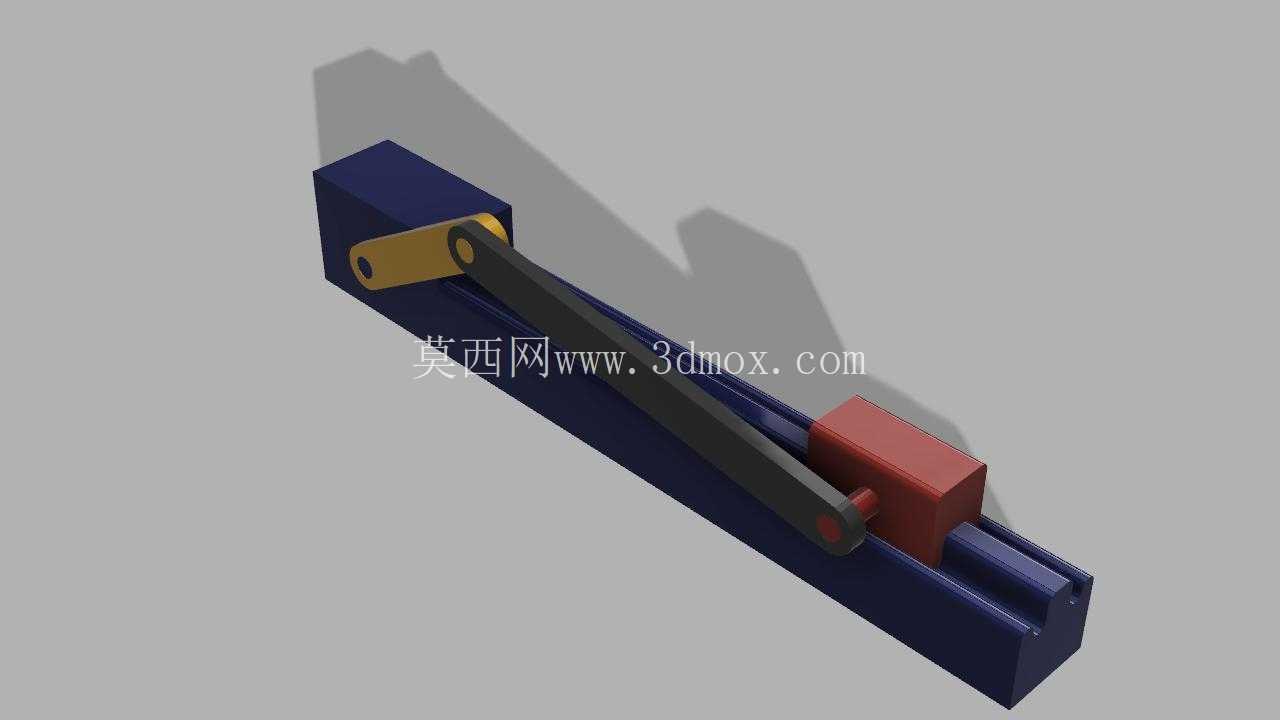

　　曲柄滑块机构是机械传动领域应用极为广泛的平面连杆机构，其核心作用是将旋转运动与直线往复运动进行双向转换，在各类工业装备中承担着运动形式变换的关键职能。这套三维结构完整还原了曲柄滑块机构的典型组成：底部为长条形基座导轨，导轨上方设置可沿导向方向滑动的红色滑块，滑块通过铰接销轴与黑色长连杆相连，连杆另一端与黄色曲柄盘铰接，曲柄盘绕基座端部的固定回转中心做整周旋转。当曲柄连续回转时，连杆带动滑块沿导轨做周期性直线往复运动，整套运动副的配合关系清晰直观。

　　从实际工程应用场景来看，这类机构大量出现在内燃机、空气压缩机、冲压设备、送料装置、活塞泵以及自动化生产线的往复执行单元中。在内燃机中，活塞相当于滑块，曲柄连杆将活塞的直线运动转化为曲轴的旋转运动输出动力；在压缩机和柱塞泵中，则反向由曲柄旋转驱动滑块（活塞）做直线压缩运动，完成介质的增压与输送。在自动化送料、分拣、推料工位，曲柄滑块能够提供规律的往复直线动作，行程固定、运动可靠，无需复杂控制即可实现周期性作业。

　　设计思路上，该机构的核心参数围绕曲柄回转半径、连杆长度以及滑块行程展开。滑块的理论行程约为曲柄半径的两倍，连杆长度与曲柄半径的比值直接影响滑块的运动特性——连杆越长，滑块的速度曲线越接近简谐运动，侧向分力越小，导轨磨损越平缓；连杆过短则会导致压力角增大，传动效率下降，甚至出现死点卡滞。建模时需重点保证三个铰接回转副的同轴度与配合间隙，曲柄销、连杆小头孔、滑块销孔之间应设置合理的转动间隙，既保证运动灵活又避免窜动。导轨与滑块的导向面需保证平行度，其长度方向应覆盖滑块的全行程并预留两端缓冲余量，防止滑块运动至极限位置时脱出导轨。

　　外形尺寸与安装边界方面，基座作为承载件需具备足够的刚性，其底面为安装基准面，可通过螺栓固定在设备机架或工作台面上，安装时应保证导轨方向与被驱动部件的运动方向一致。曲柄回转中心的高度、连杆的平面运动空间需在布局时提前校核，避免连杆在摆动过程中与基座、护罩或周边零部件发生干涉。滑块顶部通常预留接口，用于连接推头、夹具、活塞等执行元件，接口的位置与形式可根据实际工位需求扩展。

　　从结构功能特性来看，该机构具有结构简单、承载能力强、运动规律确定、维护方便等突出优点，能够在较为恶劣的工况下长期稳定运行。其不足之处在于滑块运动过程中存在侧向压力，对导轨的润滑与耐磨性能有一定要求，高速运行时往复惯性力会引起振动，设计中通常通过配重平衡或合理控制转速来缓解。这套三维模型将各构件的几何形态、铰接关系与装配层次完整呈现，可用于运动原理演示、干涉检查、行程校核以及教学培训，帮助结构设计人员直观理解曲柄半径、连杆长度与滑块运动特性之间的内在关联，为往复运动装置的方案选型与结构设计提供清晰的参考依据。在进行整机布局时，还需结合负载大小校核曲柄销与连杆的强度，核算铰接处的磨损寿命，并在导轨副设置润滑与防尘结构，从而保证机构在长期连续运转中的精度与可靠性。
