电吉他双轨式单线圈尺寸高输出拾音器结构

　　该结构对象为电吉他琴身拾音组件，外形采用传统单线圈拾音器的狭长安装轮廓，内部以两条平行金属磁轨作为弦信号拾取区域，适用于需要在标准单线圈安装位上获得更高输出、更强信噪比和更集中磁场响应的改装与整琴装配场景。在实际乐器制造中，这类拾音器常被布置于 Strat 类琴身的琴颈、中间或琴桥位置，尤其在琴桥位使用时，可弥补单线圈结构在高增益演奏下输出偏弱、噪声较明显的问题，同时保留原有琴身护板和安装孔位，不需要对琴体进行大规模切削。

　　从功能逻辑看，拾音器的核心任务是把钢质琴弦在磁场上方振动所引起的磁通变化转化为电信号。双轨式设计将磁极集中为连续长条，而不是对应每根琴弦设置独立磁柱，因此弦与弦之间的磁场过渡更连续，对琴弦横向位置偏差、推弦、揉弦以及不同弦距设定的宽容度更高。演奏者在现场更换琴弦、调整琴颈弧度或采用非标准弦距时，磁轨仍能稳定覆盖六根或七根琴弦的振动范围，减少因单颗磁柱对准不良造成的音量不平衡。

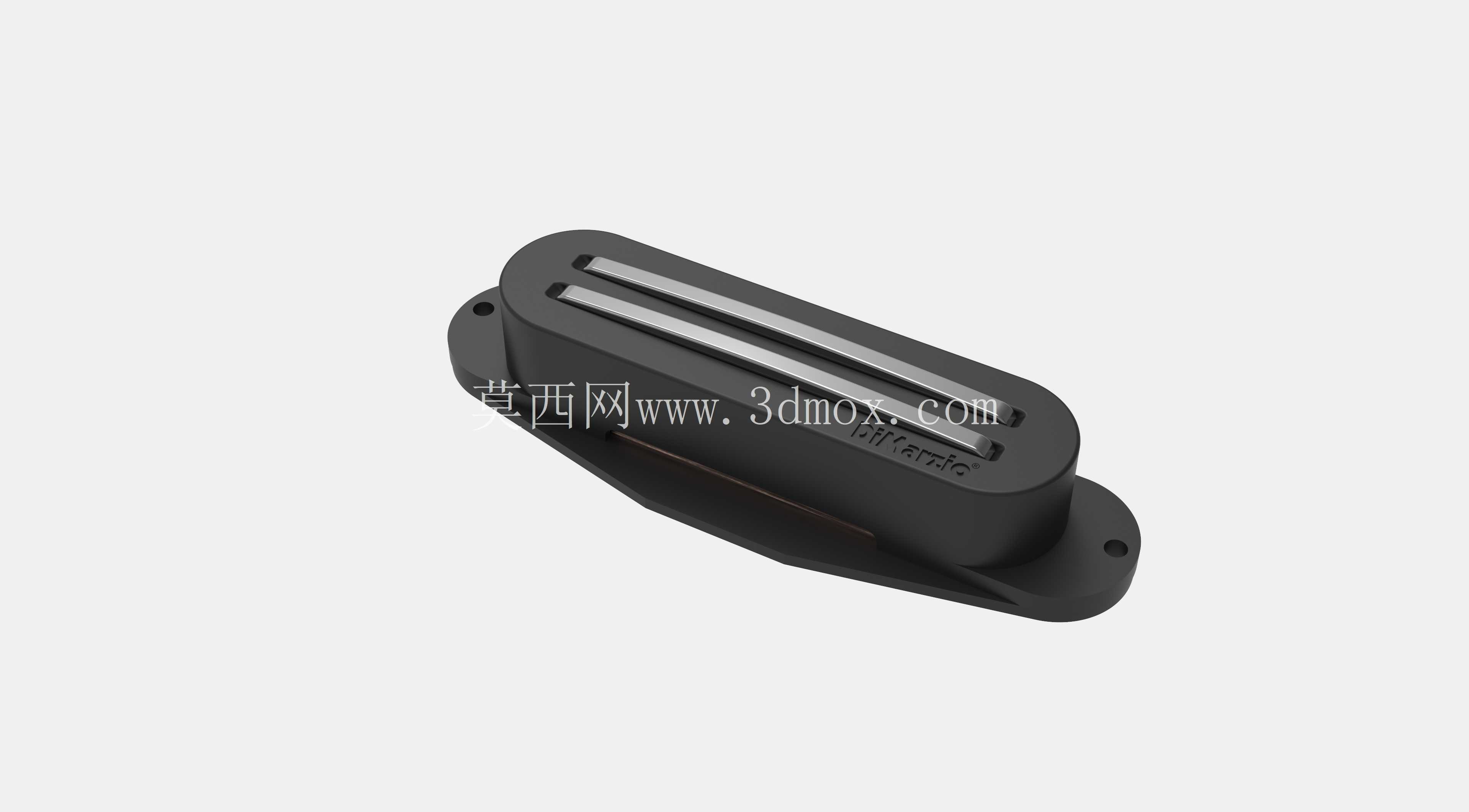

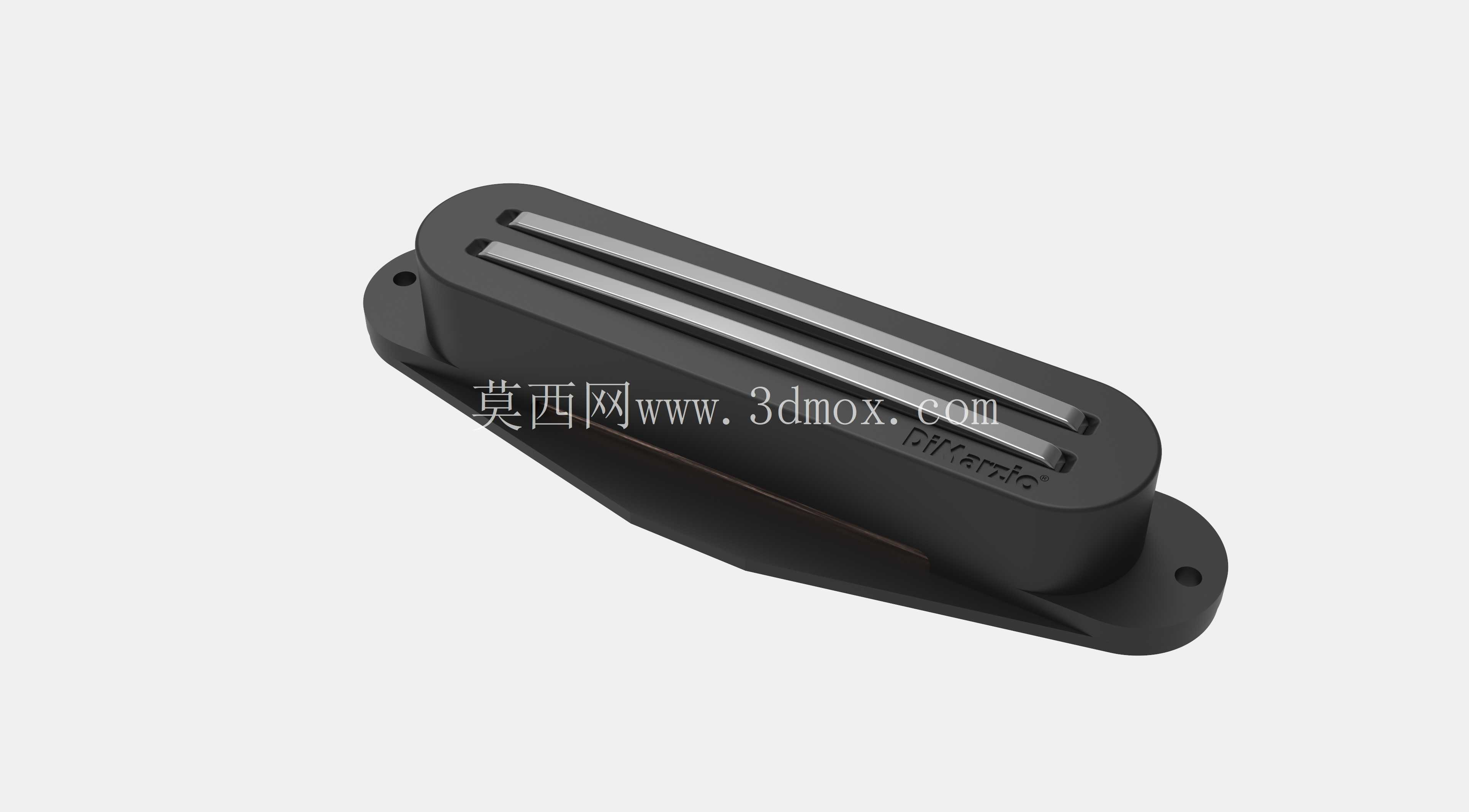

　　结构外形方面，模型呈现黑色长条形本体，两端带安装耳孔，中部两条银色金属轨沿长度方向平行布置。安装耳孔用于与护板或琴身拾音器槽固定，孔位边界需要与标准单线圈拾音器互换尺寸协调；本体高度则影响拾音器与琴弦之间的可调间隙。装配时通常通过两侧螺钉和弹簧调整拾音器顶面到琴弦的距离：距离过近会增大磁拉力，导致琴弦振动受牵制、音准和延音异常；距离过远则输出下降、高频响应变弱。工程建模时应保留安装耳、螺钉孔、本体侧壁和磁轨外露面的相对高度，以便后续在护板装配图中检查干涉。

　　设计思路上，该类拾音器兼顾替换便利性与音色需求。外部轮廓沿用单线圈拾音器的窄长形态，使老款电吉他升级时能够直接利用原有护板开口；内部则采用高输出绕组和导轨式磁极思路，使声音更接近高功率双线圈拾音器的压缩感和驱动力。双磁轨平行布置还有利于形成均匀的拾音带，琴弦在拨片攻击、指弹泛音或大幅度推弦时，信号不会因弦偏移到磁柱间隙而突然衰减。对于七弦版本，低弦侧额外增加的弦距需要更长的有效磁轨覆盖范围，因此模型在弦向长度、磁极延伸区域和安装边界上都应与六弦版本区分，而不是简单缩放整体宽度。

　　在三维结构处理中，可将对象拆分为外壳、安装耳、固定孔、两条金属磁轨及内部封装空间几个主要区域。外壳多为注塑或包覆成型结构，边角圆润，顶面磁轨槽需要控制宽度和深度，使金属轨外露面与黑色本体形成稳定平齐关系。安装耳位于长轴两端，孔位中心距、耳片厚度和底面台阶决定其能否落入护板开口；若用于生产图纸，还需进一步标注磁轨顶面相对安装面的高度、耳孔直径、本体总长、总宽、最大高度以及护板开口避让尺寸。

　　应用到整琴设计时，该组件需要与琴体拾音器槽、护板、高度调节螺钉、弹簧、电位器、切换开关和屏蔽腔体共同考虑。拾音器底部引出线需预留走线空间，避免在护板压紧时夹伤线缆；磁轨顶面不应与琴弦产生物理接触，尤其在低弦距设定下，要检查开放弦最大振动幅度和按弦后琴弦摆动范围。若用于多拾音器配置，还需关注不同位置拾音器的磁极方向、输出匹配和相位关系，避免中间档位出现反相抵消。

　　总体而言，该结构的价值在于以单线圈安装边界承载高输出双轨拾音功能，既服务电吉他量产装配，也适合乐器维修、改装和定制琴开发。建模重点不在复杂运动机构，而在精确表达狭长外壳、两端固定边界、平行磁轨、弦距覆盖范围以及与护板之间的装配关系，使结构设计人员能够据此完成干涉检查、安装孔校核和外观方案验证。
