摩擦式扭矩过载保护分离联轴器结构

　　这套摩擦式扭矩过载保护联轴器，主要用于两轴之间需要传递额定扭矩、又要在卡滞或冲击工况下自动脱开保护的传动场合。现场常见于输送线驱动、包装设备进给、轻工机械辊筒传动、小型搅拌与阀门执行机构等场景：当负载端突然卡死、物料卡入或工艺阻力异常升高时，传动链若继续硬连接，往往会造成键槽滚坏、轴颈扭断、齿轮崩齿或电机过载。该结构把摩擦打滑理念集成在联轴环节中，使异常扭矩超过设定值后主动脱离刚性传力路径，从而把故障限制在可恢复、可检查的范围内。

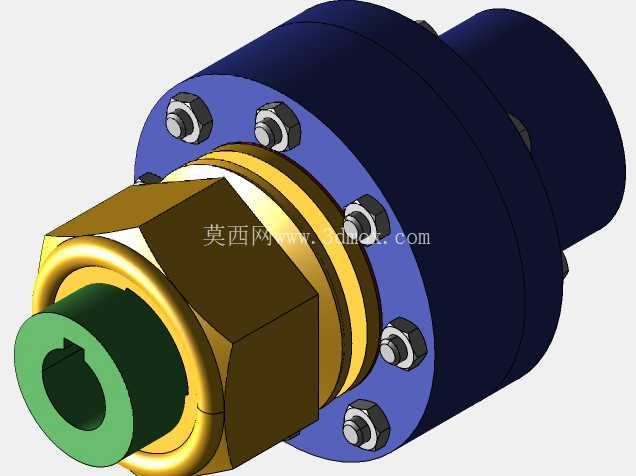

　　从结构组成看，模型左端为带内孔的绿色轴套，用于与负载侧轴端配合；外侧金色六角件承担锁紧与调节作用，便于装配时施加扳手力矩；中部叠置摩擦片、尼龙垫圈和承压盘，依靠轴向预紧力在结合面形成摩擦力矩；蓝色法兰盘周向均布多组螺栓与螺母，用于把摩擦组件压紧并固定到右侧深色主动连接体上。主动侧筒体可与驱动轴、减速机输出端或其他回转件相接。正常工作时，摩擦力足以带动负载同步旋转；超载时，摩擦面之间发生相对滑动，扭矩不再按刚性路径继续放大，后端轴系得到保护。

　　设计这类部件时，核心不是单纯把两根轴连起来，而是要在“可靠传扭”和“及时脱开”之间取得平衡。预紧力过小，设备启停冲击下容易误打滑，造成转速丢失、定位不准或摩擦面早期磨损；预紧力过大，则过载时不能按预期滑动，保护作用失效。周向螺栓提供了比较直观的调整手段，通过控制压紧量，可以改变摩擦面正压力，进而设定打滑扭矩。实际工程中还需要结合摩擦片材料、接触面积、表面状态、润滑条件和温度升高后的摩擦系数衰减进行校核，不能只按几何尺寸估算。

　　外形与安装边界方面，该模型呈现为沿轴线串联的短圆柱组合结构。左端轴套外径较小，便于伸入设备侧板、轴承座或辊筒端部；中部六角调节件需要预留扳手空间，不能被机架或护罩完全包住；蓝色法兰盘外径最大，是径向布置的主要限制边界，设计安装腔时应在法兰外圆与周围固定件之间留出拆装间隙；法兰端面上的螺栓也需要轴向操作空间，维护人员应能使用套筒或扳手逐点检查压紧状态。右侧主动筒体向后延伸，与驱动端连接时要确认轴伸长度、键连接位置以及同轴度误差。

　　三维建模时，应重点表达摩擦副叠层关系、螺栓圆周分布、轴孔配合段和六角调节件的受力位置。装配体中不宜把所有零件做成理想化无间隙贴合，轴套与被连接轴之间、法兰与摩擦盘之间、螺母与承压面之间都应保留符合工程习惯的配合关系。运动校核上，要检查正常传递时两侧随动是否干涉，打滑状态下相对转动是否会碰到周边传感器、管线或护罩。对于需要频繁启停的设备，还应在模型周边预留摩擦片检查和更换空间，避免整机装配后必须拆断主线才能维护。

　　从选型角度看，这种结构适合中小扭矩、成本敏感、希望结构紧凑的传动部位。它不像精密安全离合器那样提供精确的脱开扭矩和信号反馈，但结构直观、零件数量少、维护门槛低，在常规轻工输送和辅助传动中具有较强实用性。若用于高速、高惯量或严格同步场合，则需要进一步核算打滑后的热容量、摩擦面磨损寿命以及复位方式，并考虑增加转速检测或过载报警，避免长时间滑动造成摩擦片烧损。
