混凝土护栏构件三维设计模型

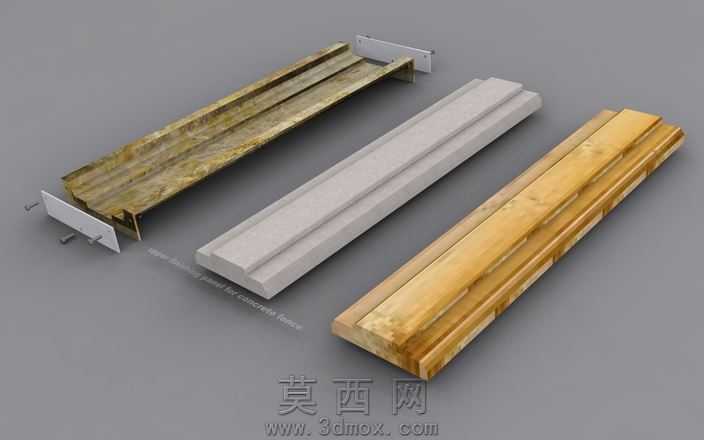

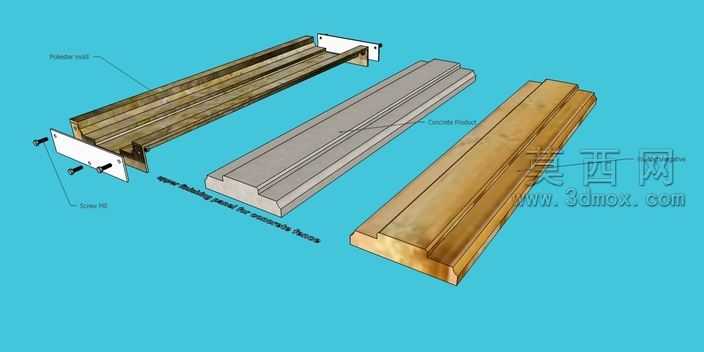

本模型为混凝土护栏配套的上整理小组构件，采用SketchUp软件完成全流程三维建模，建模过程严格遵循实际构件尺寸参数，整体长度设定为1000毫米，宽度216毫米，高度50毫米，完全匹配工程应用中的实际规格。建模阶段首先通过二维轮廓绘制确定构件的截面形态，针对不同材质的构件分别建立独立模型组：其中木质纹理构件采用实体拉伸生成基础形态后，通过纹理映射赋予真实的木材肌理，调整纹理的缩放比例与映射方向，还原实木构件的自然纹理走向；金属固定端构件通过布尔运算完成安装孔位的精准开设，孔位位置与尺寸完全匹配实际安装需求，赋予哑光金属材质后调整反射参数，呈现金属构件的磨砂质感；混凝土材质构件则通过材质编辑器调整漫反射颜色与粗糙度参数，模拟混凝土构件的哑光粗糙表面特性。模型结构设计充分考虑实际安装逻辑，两端的金属固定件设置有对应的安装孔与连接结构，可与护栏主体完成精准装配，中间的长条形主体构件设置有对应的导向卡槽结构，可实现与相邻构件的拼接定位。渲染阶段采用纯色背景突出构件本身，通过三点布光方案调整光照角度与强度，避免构件表面出现过曝或死黑区域，清晰呈现不同材质构件的外观差异与结构细节，同时在模型对应位置标注了各部分的结构名称，方便使用者快速理解构件的组成与功能。整个建模过程严格遵循工程构件的设计逻辑，所有结构细节均参考实际混凝土护栏的配套构件进行还原，未添加冗余的装饰性结构，保证模型可直接用于工程方案展示、安装模拟或施工交底场景，不同材质的分层建模也方便后续根据需求调整材质参数或修改结构尺寸。
