引擎配套法兰式覆盖支撑结构件

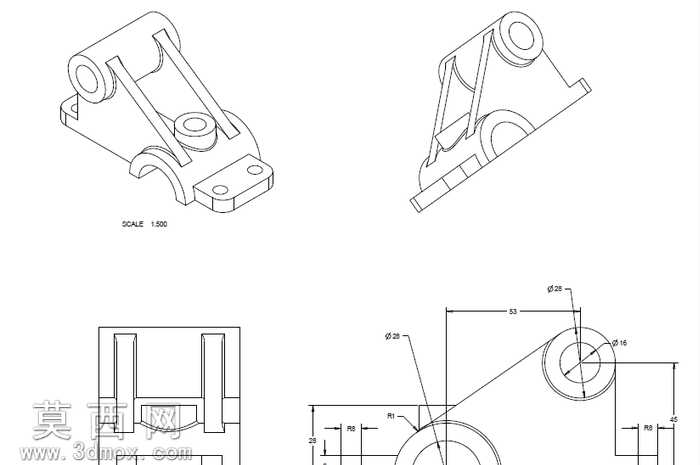

该结构件采用Pro/ENGINEER Wildfire 5.0平台完成全参数化三维建模，建模过程严格遵循机械设计规范，以工程图纸标注的尺寸为核心约束基准，先通过草绘模块绘制各基准截面轮廓，依次完成拉伸、切除、倒角、圆角等基础特征搭建，再针对斜向支撑肋、轴套安装位、底部法兰连接孔等局部结构做精细化特征处理，保证各几何元素的拓扑关系合理，无重叠、破面等建模缺陷。模型整体为一体化铸造型结构设计，上部设置同轴贯通的圆筒安装位，用于适配转轴类部件的装配需求，两侧对称布置的三角形斜向支撑肋将上部轴套与下部弧形覆盖基体刚性连接，有效提升结构的抗弯折、抗形变能力，可在承受径向载荷时分散应力，避免局部应力集中导致的结构失效。下部弧形覆盖结构的端面设置带两个定位安装孔的法兰凸台，可通过紧固件与配套基座实现精准定位连接，中部凸起的圆柱定位台用于装配时的对位校准，保证部件安装的同轴度与位置精度。建模过程中对所有安装配合面预留了合理的公差余量，非配合面做了均匀的壁厚处理，既满足实际加工的工艺要求，也兼顾了部件的轻量化设计需求。模型完成后通过软件自带的干涉检查模块完成全局校验，确认各结构之间无装配干涉，同时生成了多视角的工程投影视图与三维线框预览图，清晰呈现结构的内外轮廓与尺寸标注逻辑，可直接用于后续的工程出图、装配仿真、数控加工编程等环节，适配引擎周边覆盖防护、支撑连接的使用场景，结构设计兼顾力学性能与装配便捷性，符合通用机械零部件的设计标准。
