推拉式肘节快速夹紧工装夹具

　　这套推拉式肘节夹紧机构主要面向焊接工装、检具、装配线定位以及小型工件铣削、钻孔、粘接等需要快速压紧与释放的工位。实际产线里，操作者频繁遇到的问题不是夹紧力不够，而是装拆节拍慢、压紧点位置不稳定、普通螺栓压板调整繁琐。肘节夹利用连杆过死点后的机械自锁特性，在手柄压下到位后，即使工件受到振动、切削力或焊接热变形影响，夹头也不会自行松脱；反向扳动手柄时，推杆迅速回缩，工件即可取出，单次动作通常在一秒内完成，非常适合批量重复作业。

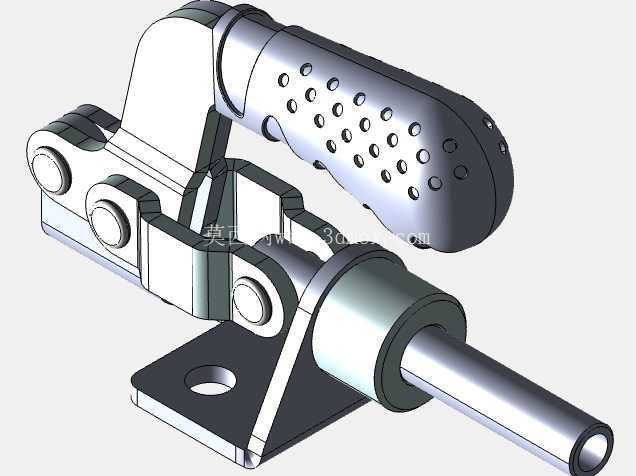

　　从结构上看，模型由底座安装板、双侧连杆支架、驱动手柄、防滑握套、滑动推杆、前端压头连接段以及多处销轴组成。底座采用平板开孔形式，预留螺栓沉孔或通孔，便于直接固定在工装基板、T型槽工作台或焊接变位机上；支架与底座之间通过折弯立板和加强过渡形成刚性支撑，避免夹紧时侧向翻转。手柄部分做了多孔防滑包覆，孔阵既减轻握持件重量，又增加手指摩擦，在带手套操作或车间有油污的环境下仍能可靠发力。

　　机构的核心在于多连杆力放大。手柄绕主轴转动时，带动中间连杆越过共线死点，将人手的握力转化为推杆轴向直线运动；推杆末端可连接压块、挡销、浮动压头或定制触头，实现对工件侧面、端面或孔位的推紧。与垂直下压式夹钳相比，这种推拉结构的作用力方向沿推杆轴线，占用上方空间较小，适合在模具开合方向、工件侧向定位、薄板挡边以及狭长工装槽内布置。设计时需要重点校核销轴剪切、连杆铰接孔磨损和推杆导向长度，若导向段过短，长期受偏载会出现卡滞；若压头受力点偏离轴线，则应在前端增加导向套或浮动接头。

　　安装边界方面，底座孔距决定了夹具在工装上的互换性，建模时已将底板、支架、手柄、推杆和销轴按装配关系拆分，便于检查运动包络。手柄抬起状态下需要预留足够摆动空间，尤其在多套夹具密集排列时，相邻手柄不能干涉；推杆伸出长度则要结合工件公差链设定，既要保证压紧时死点稳定，又不能因工件尺寸超差导致机构无法到位。工程应用中通常会在推杆端部设置可调螺杆和锁紧螺母，通过螺纹微调行程，补偿焊件毛坯误差。

　　三维建模过程中，铰接位置采用同轴约束，手柄与连杆之间保留真实转动关系，可直接用于运动干涉检查。外观上的圆角、衬套台阶、握套孔位和底板倒角并非单纯装饰：圆角降低焊接板件应力集中，衬套台阶提高销轴孔耐磨寿命，握套孔位兼顾减重与防滑，底板倒角则避免装配时与基板毛刺干涉。对于非标工装设计者，该模型可作为快速夹紧单元引用，再根据工件形状补充压块和定位销；对于自动化设备选型，也可据此评估手动夹具与气缸夹紧之间的成本、节拍和维护差异。整体结构紧凑、动作直接、自锁明确，适合作为小中型零件定位夹紧的基础机构。
