Bourns旋转编码器带扁轴结构三维数模

　　在做控制面板、仪器仪表和小型机电设备的人机交互部分时，旋转编码器是经常被选用的角度输入器件。它不同于普通电位器依靠电阻分压给出连续模拟量，而是通过内部码盘或触点结构，在轴转动过程中输出相位错开的脉冲信号，控制器依据脉冲数量判断转角，依据两相相位关系判断正反转，因此可以连续多圈旋转，不存在电位器滑臂磨损后阻值漂移、端点限位的问题，适合菜单选择、参数增减、音量调节、速度设定等需要反复操作的场合。

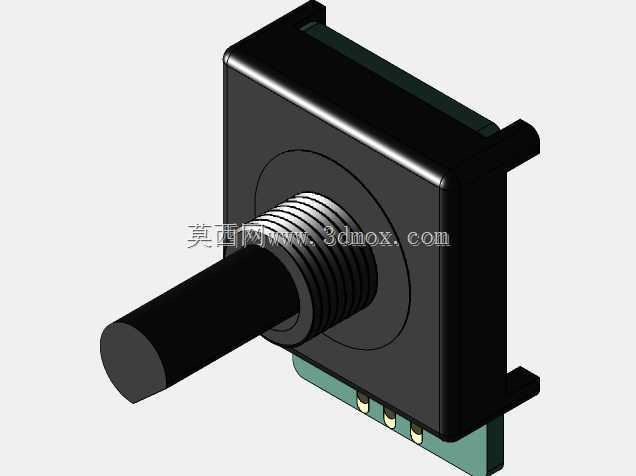

　　这款Bourns编码器的外形采用方形本体配合前端螺纹套筒的典型面板安装结构。主体为近似方块的塑封壳体，内部容纳转轴、定位机构、码道与触片；前端伸出带外螺纹的金属套筒，轴从套筒中心穿出。装配时将套筒穿过面板预留孔，在面板后侧用六角螺母锁紧，即可把编码器固定在面板上；螺母不随整机供货，结构设计时需要单独选配，并在BOM中明确规格。模型中套筒对应的螺母尺寸为9毫米，建模和出工程图时应按螺纹大径、垫圈厚度以及面板开孔间隙校核，避免面板孔过小无法装入，或孔过大导致锁紧后本体晃动。

　　转轴部分是该模型需要重点表达的结构。轴端为扁平轴，长度约19毫米，截面一侧铣平，形成D形或扁位配合面。这种结构的好处是旋钮装入后不会相对转轴打滑，旋钮上的紧定螺钉也可以压在平面上，使扭矩传递更可靠。进行旋钮选型时，不能只看轴径，还要核对扁位宽度、扁位方向、轴伸出长度以及旋钮内孔深度；若旋钮内孔为圆孔，装配后容易出现空程，手感和脉冲计数都会受到影响。三维布局时，轴端到面板外侧应留出旋钮安装空间，同时避免旋钮与面板丝印、相邻按键或指示灯发生干涉。

　　从模型背面可以看到侧向伸出的电路板以及若干焊接端子，说明该器件可通过插装方式连接到底板或排线支架。结构设计时要关注本体后方的插装高度、端子位置和PCB避让区域。若编码器直接焊在控制板上，面板开孔、板卡固定柱和壳体内部加强筋必须同轴布置；若采用飞线连接，则要预留导线弯折半径，防止转轴转动或面板装配时拉扯焊点。编码器侧面还带有安装定位特征，在紧凑壳体中可利用周边筋位限制本体转动，但不能把塑料外壳作为主要承力结构，锁紧螺母才是承受轴向固定和扭转反力的关键。

　　实际应用中，这类编码器常见于数控操作面板、医疗仪器、音频设备、测试测量仪器、工业温控器以及小型自动化设备。用户转动轴时，设备界面中的数值可按固定步进增加或减少；按下带开关功能的型号时，还可实现确认、菜单切换等操作。虽然本模型重点展示机械外形，但在整机设计里仍需结合电气规格确认脉冲数、定位力矩、开关行程和端子定义。机械工程师更需要把握的是操作手感与安装边界：轴的支撑长度、螺母锁紧面、旋钮直径、面板厚度和内部板卡距离共同决定了装配可靠性。

　　建模时可按几个层次拆分：方形外壳、前端螺纹套筒、扁轴、背部电路板、端子以及侧向固定结构。外壳圆角和拔模斜度应保留，以便后续做壳体干涉检查；螺纹套筒不必在所有装配中都还原完整牙型，但在面板锁紧区域应表达正确外径和长度；扁轴的平面必须准确，因为它直接影响旋钮配合；背部端子建议做成独立实体，便于检查PCB孔位和焊接空间。整机运动检查中，可让旋钮绕轴中心线旋转，观察其与面板文字、相邻控件和外壳边界的距离。

　　设计思路上，这类器件追求的是面板安装方便、操作扭矩适中、占用板卡空间小、焊接端子易加工。方形本体能够防止器件在孔内旋转，螺纹套筒负责穿过面板并承受螺母压紧，扁轴负责把用户旋转动作可靠传给旋钮和内部机构，背部端子则完成与控制电路的机械及电气连接。把这些关系在三维数模中表达清楚，结构工程师就能提前完成面板开孔、旋钮选配、板卡布置和壳体间隙校核，减少样机阶段反复修改面板模具或控制板的风险。
