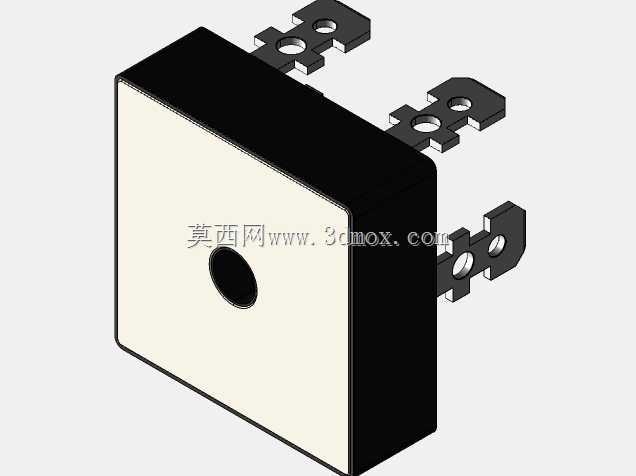

三相整流桥模块在工业电气柜、变频驱动前端、电机软启动回路以及大功率直流供电系统中承担着把三相交流输入转换为脉动直流的核心任务。这套三维数模还原的是一款方形封装、带三组扁平引出端子的玻璃钝化三相整流器件,主体为黑色绝缘外壳包裹的整流芯片组,正面浅色基板中央预留安装固定孔,三组双片式端子从壳体侧面伸出,端子上开设定位与紧固孔位,整体结构紧凑,适合在空间受限的功率板或母排布局中使用。
从实际用途看,这类器件内部集成六只整流二极管,按三相全桥拓扑连接,交流侧接入三相电源,直流侧输出经电容滤波后供给后级逆变或控制电路。玻璃钝化工艺的芯片结面具备更稳定的高温反向特性,抗潮与抗电迁移能力优于普通塑封整流管,因此在焊机电源、电镀电源、充电模块以及工业传动装置中较为常见。工程师在选型与布局时,往往先关注额定整流电流、反向耐压、浪涌承受能力以及结到壳的热阻,再结合散热条件决定是否加装风冷或水冷散热器。
建模时把壳体、芯片灌封区、引出端子和安装孔作为独立特征处理,能够清晰表达装配关系。方形本体的棱边做了轻微倒角,既反映真实塑封或灌封工艺的脱模圆角,也避免数模在干涉检查时出现尖锐边误判。正面中央通孔贯穿安装位,用于通过螺钉将模块压紧在散热器表面;孔位周围的平面度直接影响接触热阻,因此模型中保留了贴合面与孔边凸台的细节。三组端子采用扁铜排外形成型,端部弯折并开孔,孔距与宽度对应螺栓锁紧或焊接母排的工艺需求,端子根部与壳体交界处体现灌封密封过渡,便于评估爬电距离与电气间隙。
安装边界方面,布局时需要在本体四周预留端子弯曲、螺栓套筒操作以及线束弯曲半径的空间。模块底面与散热器之间通常涂覆导热硅脂或加装导热垫,紧固螺钉按对角顺序施加扭矩,防止壳体受力不均导致内部芯片开裂。交流输入端与直流输出端的母排走向应尽量短而宽,降低换相回路电感;端子裸露部分与柜体、相邻器件之间需满足耐压对应的绝缘距离。散热设计上,壳体标称工作温度与实际损耗决定散热器齿片尺寸和风道方向,强迫风冷时气流应顺着散热器齿道穿过模块底部,避免热风在相邻功率器件间回流。
结构设计思路围绕可靠绝缘、低阻导通和高效散热展开。黑色外壳提供机械防护与电气隔离,扁平端子降低接触电阻并便于自动化锁付,中央固定孔把热流路径压短,使芯片产生的损耗能够通过基板直接传向散热器。数模在装配体中可用于干涉检查、母排折弯放样、散热器开孔定位以及维修空间校核;对于电气工程师,还能据此核对三相相序接入位置、直流正负极端子方向,并在柜体三维布线时提前发现端子与线槽、电容、断路器之间的距离冲突。整体而言,该模型把功率半导体模块从外形、安装到电气连接的关键边界都表达出来,适合作为电源设备详细设计阶段的器件级参考。
