JS49-520微型直流减速电机结构造型

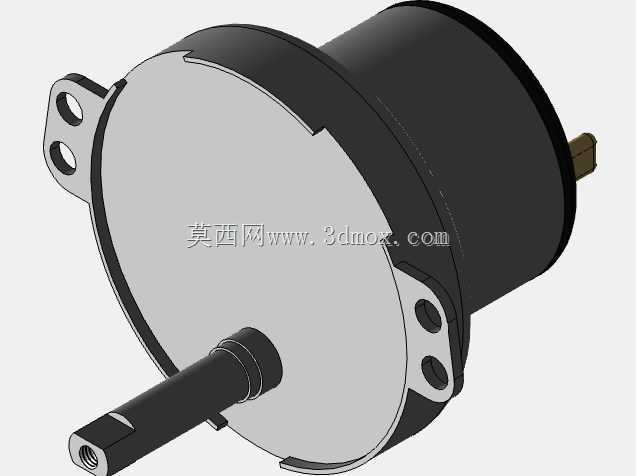

　　该结构围绕小功率低速直驱需求展开，主体采用圆柱筒形减速箱体与前端圆形安装法兰组合，输出轴从法兰中心伸出，轴端保留扁位结构，用于和负载轮、摆杆或传动件形成防转配合，避免单纯依靠紧定螺钉传递扭矩时出现周向打滑。前端法兰两侧延伸出带双孔的安装耳，孔位沿法兰径向分布，适合使用螺钉从正面锁紧到设备侧板或支架平面；这种布置在空间受限时比侧面抱箍安装更易操作，也能在拆装维护时减少周边零件干涉。

　　电机尾部保留短轴端结构，可作为手动盘车、同轴编码器扩展或简单止挡定位的参考位置。筒身与法兰之间通过台阶过渡，既明确内部齿轮腔与电机腔的分界，也在三维布置时为外壳壁厚、密封圈槽和内部轴承预留位置。法兰盘面上的缺口与凸边并非装饰特征，而是对应内部端盖定位、齿腔避让以及装配时的旋向限位，使外壳在承受输出径向力时能够把载荷传递到安装面，而不是集中在螺钉连接处。

　　从选型角度看，这类12V直流齿轮减速电机常用于智能小家电、自动售货机、小型输送轨道、电动窗帘与风门、医疗护理床微动机构、桌面自动化夹具以及教学实验平台。其核心作用不是追求高转速，而是把原电机的高转速低扭矩输入，通过多级齿轮副转换为低转速、较大输出扭矩，并改善负载端的自锁与低速稳定性。对于需要频繁启停、短时正反转、推力不大但要求结构紧凑的机构，该类部件可以省去外置皮带轮、链轮或独立减速箱，使整机布局更集中。

　　建模时需要重点控制几个边界：输出轴直径、轴伸长度、扁位宽度和轴向位置直接决定负载连接件能否套用；前端法兰外径、安装耳间距、安装孔直径与孔中心到轴中心的距离，决定电机能否落入既有安装面板；筒身最大外径影响周边护罩、线束和固定抱箍的避让；尾部长度则关系到整机后盖能否闭合。若在设备中采用同步带或齿轮耦合，还应校核输出轴悬臂长度，因为径向载荷越靠近轴端，轴承和齿轮箱受到的弯矩越大。

　　内部结构设计通常沿轴向串联布置。高速侧小电机提供原始动力，减速级可采用塑料直齿、斜齿或行星齿轮组合，低速级通过轴承支承输出轴。齿轮模数、齿宽和材料需要根据输出扭矩、噪声要求与工作制确定；家用场景偏重低噪声和轻量化，工业轻载场景则更关注齿面耐磨、启动冲击和温升。外壳内壁应留出齿轮啮合间隙、润滑脂储存空间以及挡油台阶，防止长期运行后油脂迁移到电机电刷或编码器区域。

　　安装耳的受力路径也值得在结构评审中关注。螺钉锁紧后，输出负载产生的反扭矩经输出轴、齿轮系、端盖和法兰传递到安装耳，再由螺钉释放到设备机架。若安装板过薄或孔位附近没有加强筋，耳片可能在堵转时发生弹性变形，导致齿轮啮合中心距偏移，表现为噪声增大、齿面偏磨甚至卡滞。因此在整机设计中，安装面应保持平整，螺钉支撑区可增加局部凸台或加厚钣金，避免把减速电机固定在容易翘曲的薄板上。

　　电气接入方面，低压直流供电使该部件适合电池供电和安全电压设备，但启动瞬间电流会明显高于稳态电流，驱动板、保险丝和线束线径都应按堵转工况预留裕量。正反转切换时，输出轴与负载之间若存在较大惯量，应通过缓启动、限流或机械缓冲降低冲击。对于需要位置反馈的场合，可在尾轴或负载轴侧增加霍尔、磁编码器或限位开关，而不宜直接把反馈元件压装在受力较大的输出端。

　　三维总装时，可把该模型作为标准动力件进行干涉检查：先锁定输出轴轴线，再以前法兰安装面为基准定位筒身，随后检查安装耳周围的螺丝刀操作空间、尾部接线插头插拔方向、底部线束弯曲半径以及设备外壳与圆筒外壁的安全间隙。若负载采用联轴器，应保证电机轴与从动轴同轴；若采用偏心轮或曲柄，则要核算往复负载在最大力臂下的扭矩，不能仅按空载转速判断电机是否可用。整体来看，该结构把电机、减速级、安装法兰和输出接口集中在一个紧凑单元内，适合在小空间低速传动设备中作为标准化驱动模块使用。
