2212外转子无刷动力电机结构

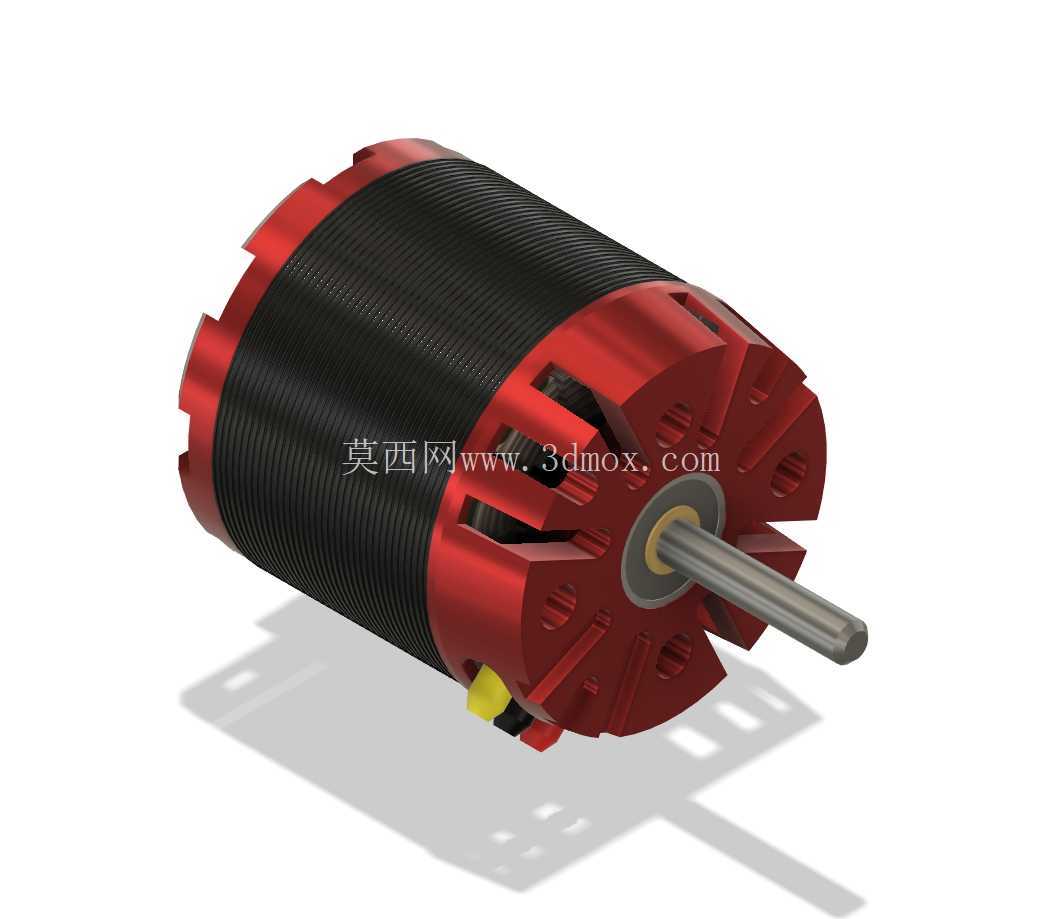

　　该结构呈现的是一款小尺寸外转子无刷动力电机，主体采用圆筒形外转壳体、内部定子绕组、前端输出轴和端盖散热结构组合而成。外转子方案的特点在于旋转壳体包裹定子，转子惯量相对较大，在螺旋桨、小型叶轮、轻载旋转机构等负载上能够获得较平稳的转速响应。红色端盖上布置有多个开槽与凸筋，这些结构并非单纯装饰，而是兼顾壳体成型、空气流通、装配定位和局部减重。黑色圆柱段对应转子磁钢与铁芯区域，外表面的细密纹路可增加散热面积，也有助于在高速旋转时引导气流。输出轴从前端中心伸出，轴端为圆柱光轴形式，适合通过桨夹、联轴器、紧定套或小型同步轮传递扭矩。轴肩与端盖轴承位形成同轴约束，设计时需要控制轴径、轴承孔、定子内孔和转子内圆之间的同轴度，否则高速运行时容易出现振动、噪声增大或轴承早期磨损。

　　从实际使用场景看，这类电机常见于固定翼航模、多旋翼飞行器、小型车载动力装置、实验台驱动、模型船推进以及教学演示设备。选型时不能只关注转速常数，还要结合供电电压、螺旋桨尺寸、期望推力、连续工作时长和散热条件。外转子电机通常扭矩密度较好，转速相对内转子方案偏低，适合直接驱动大直径桨叶，减少减速齿轮带来的间隙、噪声和维护点。若用于设备内部，则需要在外壳周围保留进风与排风空间，避免端盖开槽被支架或线束遮挡。

　　结构建模时，可将电机拆分为定子组件、转子杯、磁钢、转轴、前后轴承、端盖、卡簧、接线座和固定螺钉等模块。转子杯与端盖的配合面应给出明确止口，保证旋转件装配后径向跳动受控；定子铁芯与中心支座之间需要保留绕组端部空间，防止线圈与旋转壳体干涉。前端开槽区域的壁厚过渡要避免突变，模型中可看到红色壳体上有多组放射状肋位，这类肋位能够提高端盖抗扭刚度，同时在电机运转时形成风扇效应。后端若作为安装基准面，应保证平面度，并预留螺钉孔或十字安装座的位置。

　　安装边界方面，2212规格通常代表定子级别的直径与长度量级，整机外径会明显大于定子尺寸，长度则受端盖、轴伸和接线结构影响。布置时要同时校核电机外径与机架孔位、桨叶避让半径、轴伸长度以及接线插头出线方向。若采用螺栓固定，螺钉不可伸入转子运动区域；若采用桨夹锁紧，轴端螺纹或卡簧槽需要与桨夹厚度匹配。接线端一般位于电机侧下方，三维布线时应让三相线远离旋转外圆，并留出弯曲半径，避免振动工况下线束被拉扯。

　　该模型对结构设计人员的价值在于，可以直接用于小型动力系统的空间校核、桨叶匹配、支架设计和运动干涉检查。外观上红色旋转壳体与黑色铁芯段区分明确，便于在装配体中识别静止件与运动件；中心轴的位置、端盖开孔和底部出线位置也为安装架设计提供了直观参照。进行整机布局时，应把电机视为发热部件，而不是单纯的几何圆柱体：周围既要满足紧固件操作空间，也要考虑气流通道、线缆固定、转子防护以及维护拆卸路径。对于教学或原型验证场景，该结构还能清楚展示外转子无刷电机“外壳随磁钢旋转、定子固定在中心”的工作方式，帮助设计者理解扭矩输出、散热路径和装配顺序之间的关系。
