压电驱动模块钣金外壳结构设计

项目分类:通用机械零部件 发布时间:2024-11-26 ID:811383
  • 压电驱动模块钣金外壳结构设计
  • 压电驱动模块钣金外壳结构设计
  • 压电驱动模块钣金外壳结构设计
  • 压电驱动模块钣金外壳结构设计
  • 压电驱动模块钣金外壳结构设计
  • 压电驱动模块钣金外壳结构设计

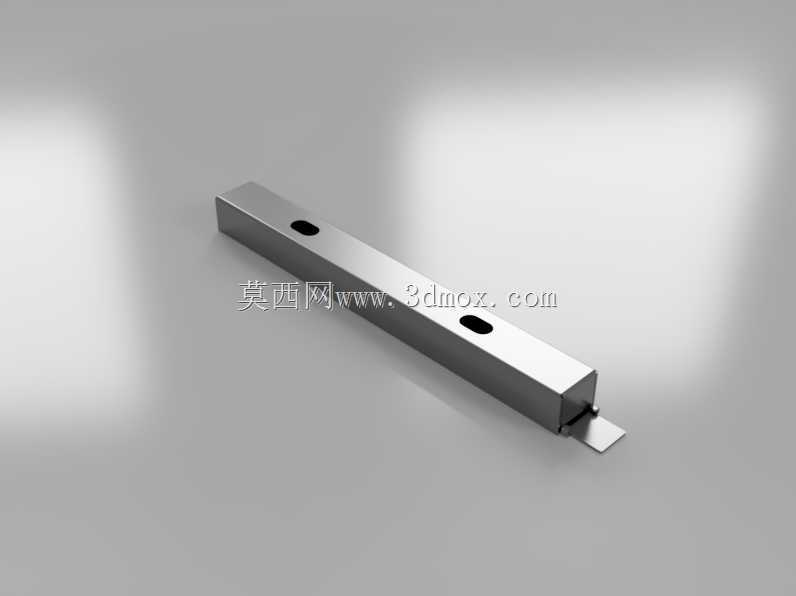

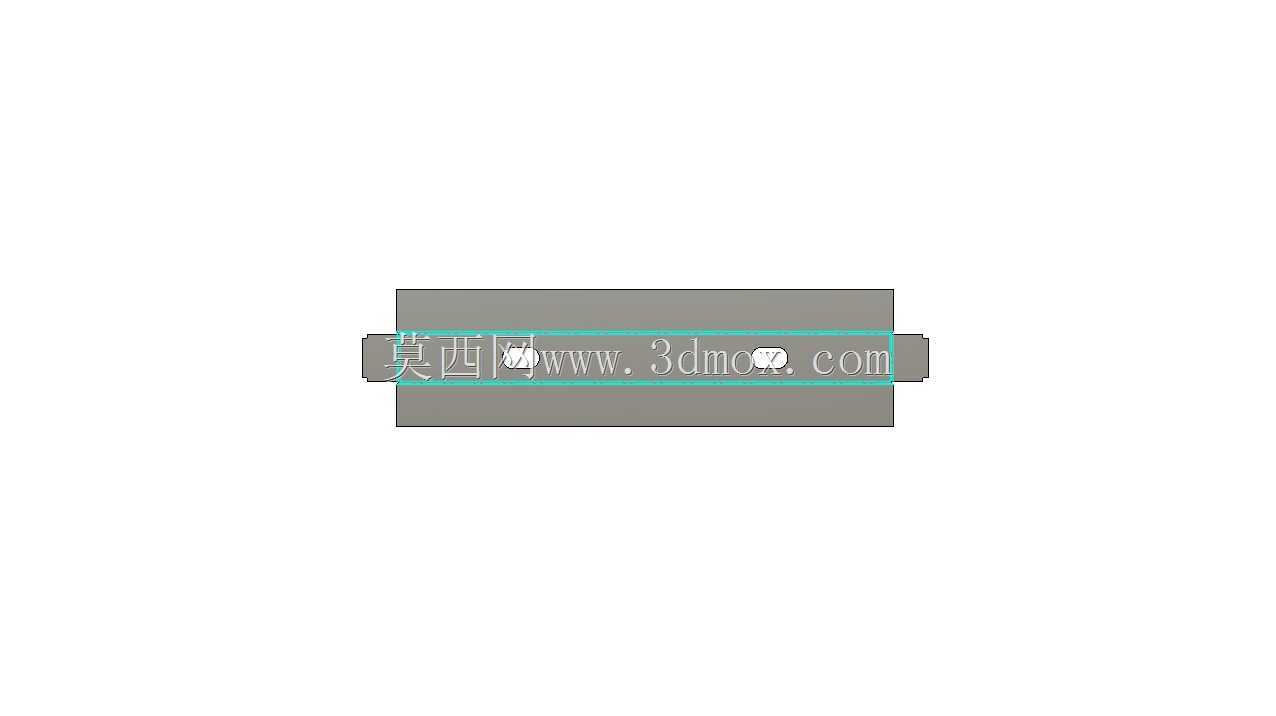

  这套钣金结构围绕压电功能模块的实际装配需求展开,整体采用长条形金属壳体作为承载主体,适配消费电子、精密检测设备以及小型微动执行机构内部的紧凑安装空间。从现场装配的角度看,这类模块通常需要嵌入设备的狭长安装槽内,因此外壳在轮廓设计上优先控制横向与竖向的占用边界,壳体两侧保持平直的基准面,既可以作为加工时的折弯定位参照,也能在装入设备腔体后与相邻限位结构贴合,避免运行过程中出现横向窜动。壳体顶面预留两个圆形安装孔,孔位沿长轴方向对称分布,安装时可通过螺钉将整个模块固定在设备基板上,孔边预留的沉台空间能够保证螺钉头部完全沉入板面以下,不会突出外壳表面干涉上层覆盖件。

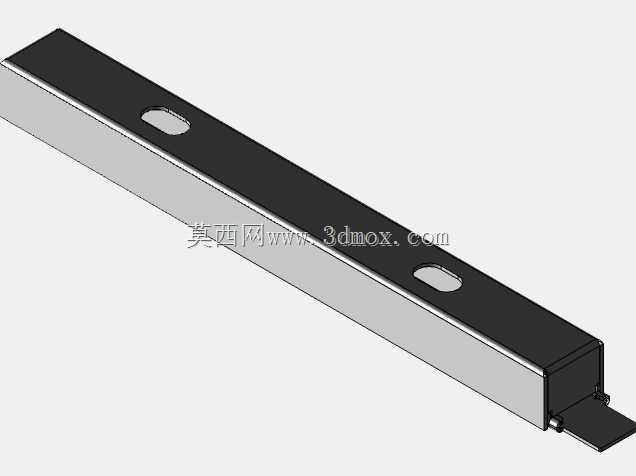

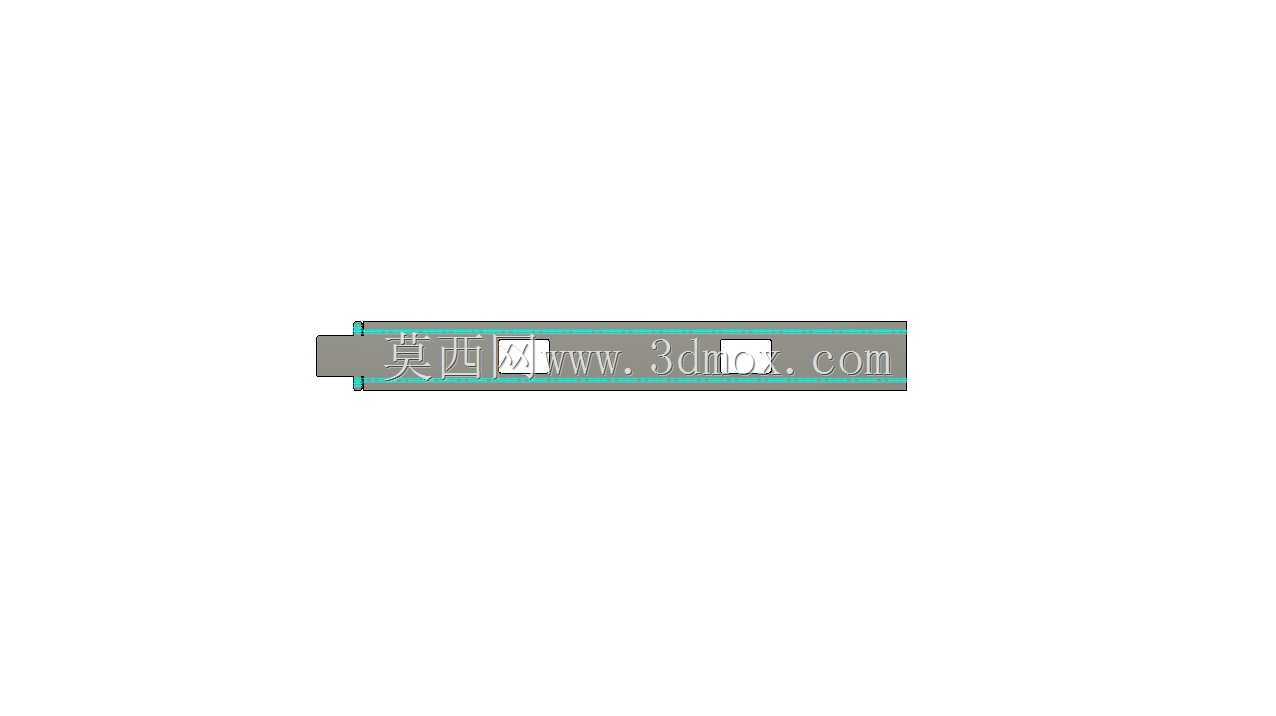

  端部伸出的薄片状接电端是整个结构的功能衔接部位,建模时特意将该部位与壳体主体的衔接处做了过渡折弯处理,既保证金属导电片的伸出长度满足接线对位要求,又避免根部直角折弯带来的应力集中,在长期受振动或者反复插拔接线的工况下,降低薄片根部断裂的风险。钣金外壳的折弯工序全部沿长轴方向排布,主体采用单块板材弯折成型,减少拼接焊缝数量,一方面提升壳体整体的结构刚性,另一方面也降低批量加工时的装配误差累积。壳体内部的空腔尺寸完全匹配内部压电元件的堆叠厚度,侧壁的折弯翻边可以对内部元件形成侧向约束,不需要额外增加内部定位筋,就能限制压电片在腔体内的晃动余量。

  在选型适配阶段,工程师首先会核对设备内部的安装槽宽度,该模块的窄型壳体设计专门针对空间局促的走线区域,外壳底面为完整平面,贴装在设备安装面上时可以获得均匀的支撑力,不会出现局部悬空导致的受力变形。实际应用场景中,这类压电模块常作为微动反馈部件、精密定位执行单元或者振动传感组件使用,金属外壳除了承载内部压电元件之外,还能起到电磁屏蔽的作用,减少周边驱动线路对微弱压电信号的干扰。设计过程中对外壳各边角都做了小半径倒角处理,避免钣金锐边在装配时划伤操作人员或者割损周边连接线材。端部伸出的接电片宽度控制在窄幅尺寸,既满足导电载流要求,也能适配标准接线端子的夹持宽度,装配时不需要额外对线鼻进行改制。

  从三维建模的细节处理来看,壳体各折弯处的圆角半径严格匹配常规钣金加工的最小折弯半径,板材厚度选取兼顾结构强度与整体重量,在保证外壳不易受压变形的前提下,尽可能控制模块整体重量,降低对安装基板的负载要求。两个顶面安装孔的孔距经过排布优化,对应常规设备安装柱的通用间距,用户在进行整机布局时,可以直接调用该模型放入装配体,不需要反复调整安装柱的位置。壳体的开口侧朝向内部元件装配方向,折弯后的扣边可以在元件放入后进行压合固定,替代胶粘或者螺丝固定内部元件的方案,简化组装工序。在维护场景下,该长条形结构可以直接从设备侧面的插槽抽出,不需要拆解周边大量关联部件,提升后期检修更换的效率。建模时完整还原了钣金件的折弯特征、安装孔特征以及端部接电片的形态,结构工程师在进行干涉检查时,可以清晰核对模块与周边线槽、固定柱、外壳盖板之间的间隙,提前排除装配阶段可能出现的磕碰、走线干涉问题。整个结构没有多余的复杂曲面,全部采用常规钣金工艺即可完成加工,量产时模具投入成本低,成型一致性容易控制,能够适配中小批量以及大批量的设备配套需求。
