高端六插孔音频电源分配器结构设计

　　该设备面向高端音频系统的供电整理场景，主要放置在发烧音响机架、录音棚监听工位、家用Hi-Fi设备柜以及小型音频工作站台面上，用于把单路市电输入拆分给多台音源、前级、唱放、解码或耳机放大器，同时在通路内完成基础的电源杂波抑制。现场布线时，设备后端设置标准市电输入接口，前端面板布置六组独立输出插孔，使用者可按信号链路顺序接入不同器材，减少多设备共用墙插时的线缆交叉与插拔混乱。

　　从实际用途看，这类电源分配器并不是普通插排的简单复刻。音频系统对供电连续性和杂波敏感度较高，开关电源、照明调光、空调启停等设备容易在共用回路中引入瞬态扰动。该结构在内部为多路输出预留导体排布空间，导体采用实心铜材质并控制氧化风险，配合量子与数字滤波相关电路布置，可在三维结构中为滤波模块、接线端子和接地路径留出独立区域，避免强电走线与微弱信号参考路径过度耦合。

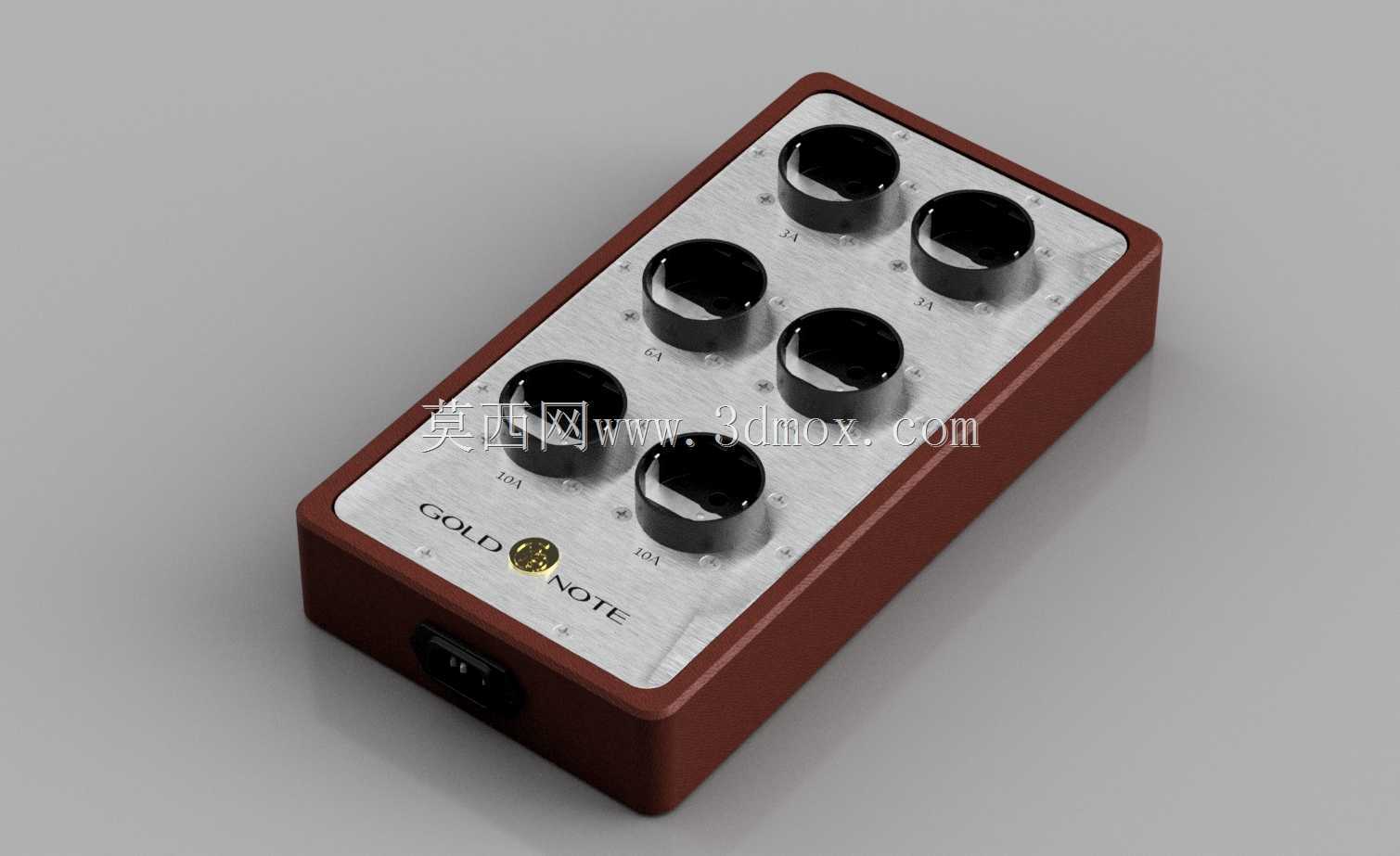

　　外形上，整机采用低矮长方体盒体，棕色外壳形成连续围边，顶面为银灰色金属面板。六个黑色插孔座沿面板分两列布置，插孔周围保留圆形标识区，面板下部印有品牌字样与状态指示件。外壳边角做圆润过渡，既降低桌面使用时的磕碰风险，也让前面板、侧板和底盖之间形成清晰的装配分界。对结构建模而言，盒体可拆分为外壳围框、金属面板、插孔模块、后端输入座、底部盖板和内部安装支架几个层级；面板上的开孔需要与插孔座外径、定位台阶和紧固方式一致，后端开孔则要匹配输入插座的法兰尺寸与防转结构。

　　设计思路上，顶面承载用户频繁操作的插接动作，因此面板厚度和孔位间距需要优先保证插头插拔时不互相干涉。六个插孔按两列三排分布，相邻插头之间预留适配器宽度，即使部分器材使用较大体积的电源插头，也不会完全遮挡相邻插孔。外壳高度控制在桌面设备常见范围内，既能容纳内部铜排、导线和滤波元件，又不会在音响架层板间占用过多垂直空间。底部可设置防滑垫或隐藏式脚钉，使设备离开支承面一小段距离，减少台面振动传递，同时为底盖螺钉和散热缝隙提供布置空间。

　　安装边界方面，该产品属于台式无源配电终端，不需要面板嵌入安装，也没有复杂的机架固定孔。布置时只需在设备后侧预留电源线弯曲半径，左右两侧留出插头拔取空间，顶部避免被其他器材压住。若放入标准音响机架，应核对层板净高、设备深度以及插头尾部出线方向；后端输入座位于侧板低位，线缆向后或向下弯折时，不能与机架立柱发生硬干涉。内部三维设计还要关注强电走线的爬电距离和电气间隙，铜导体连接区应设置固定点，避免运输振动后端子松动；滤波电路板可贴近输入侧布置，输出通路以短而规整的方式到达各插孔，从而减少不必要的环路面积。

　　面板加工可采用金属板材铣削或冲压后表面处理，外壳则适合通过铣削、折弯或成型方式获得稳重外观。黑色插孔件与银色面板、棕色壳体形成明确视觉层次，模型中需要体现插孔沉台、面板螺钉、标识字符、后端插座和底部细节。整体结构兼顾音频用户对外观质感的要求与电气装配的可制造性，适合作为高端音响周边设备、桌面配电模块和电子设备外壳设计的参考样件。
