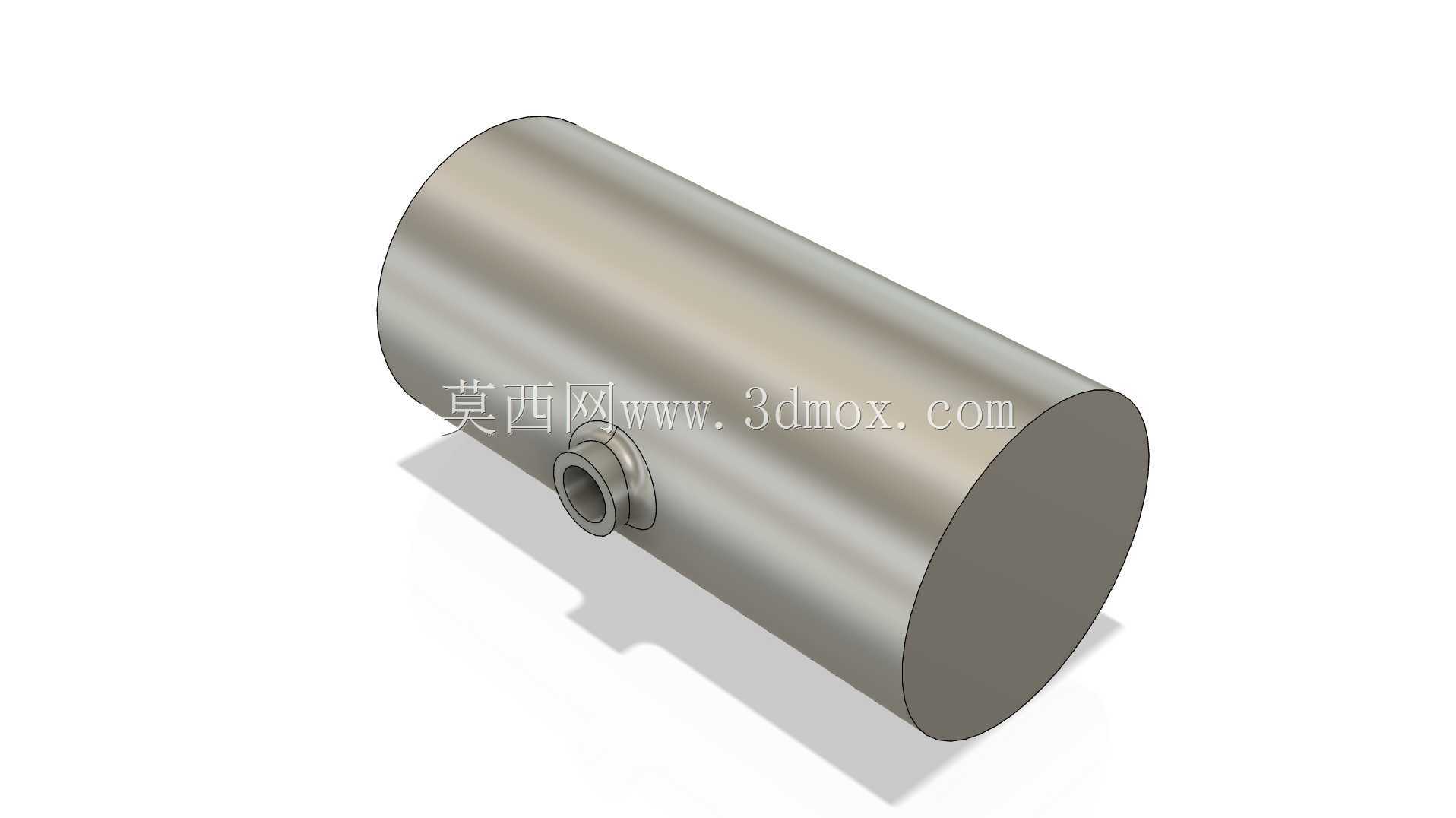

卧式碳钢承压罐体带侧部接管结构

　　该卧式承压罐体结构主要面向工业流体系统中的缓冲、稳压、介质暂存以及小型气液分离场景，常见于压缩空气管路、低压蒸汽支路、水处理成套装置、液压站辅助回路以及实验室工艺管线中。罐体采用横向布置的圆筒主体，两端以封闭封头形成完整承压腔，侧部设置带颈接管，用于与外部管道、阀门或减压元件连接。整体形态简洁，没有复杂的内部运动机构，设计重点集中在腔体容积利用、接管受力传递、安装空间占用以及焊接边界控制上。

　　从实际用途看，这类构件并不是单纯的储料筒，而是管路系统中的压力边界部件。介质进入腔体后，流速在较大容积内被降低，局部脉动得到衰减，下游仪表和阀门所承受的冲击随之减小。若布置在减压阀前后，它可以提供相对稳定的压力容腔，减少阀后压力随瞬时用气量波动而产生的频繁启闭；若用于液体回路，则可通过腔体缓冲水锤，降低管道振动和接头松动风险。侧部接管的位置选择在筒体圆柱面区域，避开了封头曲率变化较大的边缘，也使接管轴线与筒体母线形成明确的空间关系，便于现场配管时判断流向和检修空间。

　　结构建模时，圆筒主体承担主要容积功能，壁厚沿周向连续分布，能够较均匀地承受内压引起的环向和轴向应力。两端封头与筒身通过环向焊缝连接，焊缝区域在工程详图中通常需要单独标注坡口、钝边和焊接余高要求。侧部接管采用带颈形式，颈部从筒壁向外伸出，端部保留可对接法兰或螺纹管件的连接段。相较直接在筒壁开孔后焊接短管，带颈结构能够补强开孔周边被削弱的承载截面，使应力从接管壁向筒体壁面过渡更加平缓，也降低了管口在管道附加载荷作用下产生局部凹陷的可能性。

　　设计思路上，罐体外形以规则回转体为基础，便于板材卷制、封头压制和后续无损检测。筒体直径与长度的比例决定了安装方式：横向卧放时，设备重心低，支撑稳定，适合固定在支架或撬装底座上；圆筒轴线与检修通道保持平行时，侧接管可朝向操作面，方便阀门拆装和压力表接入。建模过程中需要控制筒体外径、总长度、封头伸入量、接管外径、接管伸出高度以及接管中心到筒体端面的距离，这些尺寸直接影响管路布置和支座位置。若罐体需要配合鞍座使用，还应在筒身下侧预留连续支撑区域，避免把支座边缘压在封头与筒体的焊接热影响区附近。

　　安装边界方面，该构件周围应留出管道法兰拧紧、焊缝检查、保温层包覆以及安全阀或压力表接入的空间。侧接管虽然位于筒体中部偏下位置，但在不同系统中可承担入口、出口或仪表接口功能，配管时不宜让管道重量直接悬置于管口，应在邻近管段设置管架，将弯矩和热膨胀位移限制在设备允许范围内。罐体就位后，圆筒轴线水平度会影响内部积液排放和气体聚集位置；对于需要排净的液体工况，底部还应结合实际流程增加排污接口，对于气体工况，则应考虑高点排气或安全附件配置。

　　从制造角度看，碳钢材料具备较好的强度、焊接性和经济性，适合常规工业环境下的承压设备制造。筒身卷圆后需要控制纵缝错边量，封头组对时要保证同轴度，接管开孔则应在筒体划线定位后完成，开孔边缘需打磨去除毛刺并检查坡口质量。焊接完成后，腔体内部应清理焊渣和氧化皮，外表面可根据工况做防锈底漆或保温处理。三维模型在结构评审中可用于检查接管与支座、管道、阀门之间的干涉关系，也能为工程图展开、焊接件拆分和装配工艺卡编制提供直观依据。

　　整体而言，该罐体结构强调承压可靠性与管路集成便利性，规则的圆筒外形降低了加工和检测难度，侧部带颈接管兼顾介质连通与局部补强，卧式布置则兼顾稳定性和撬装空间利用。对于从事工艺管线、阀门配套和通用机械设备设计的人员来说，该类构件的建模价值不只在于还原外形，更在于通过明确腔体、接口、焊缝和安装边界，把后续制造、装配与维护约束提前纳入结构设计。
