T8丝杠M3轴十字滑块联轴器

　　在小型数控进给机构、桌面级运动平台以及轻载自动化模组里，两根传动轴往往无法做到理想同轴。T8丝杠一侧承担直线进给的转换，M3小轴一侧常连接驱动或执行端，二者轴线受加工孔位、装配间隙、支架变形和锁紧误差影响，容易出现平行错位。若采用刚性连接，错位会直接转化为附加弯矩，使丝杠旋转阻力增大、轴承位发热、电机负载波动，长期运行还会造成螺纹副局部磨损。十字滑块式Oldham耦合结构正是针对这种平行偏心工况设计：中间盘通过两个相互垂直的凸舌分别嵌入两侧盘体槽内，回转时凸舌沿槽面微量滑动，把输入输出轴的角位移保持同步，同时吸收轴线之间的横向偏差。

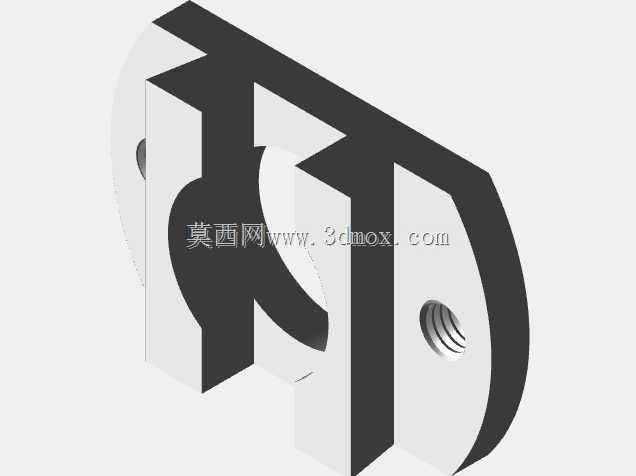

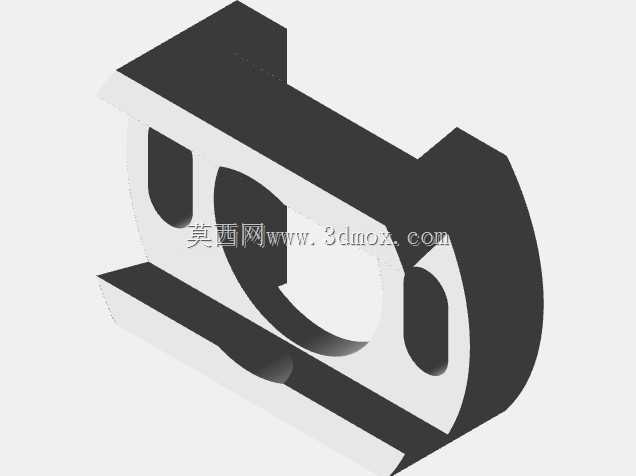

　　该结构的核心不在复杂外形，而在配合关系的可控。两侧盘体分别面向T8丝杠和M3轴设置安装接口，端面开槽方向相差90度，中间十字滑块在两槽之间传递扭矩。旋转一周过程中，滑块相对每侧盘体做往复平移，偏心量越大，滑动行程越明显；因此槽宽、凸舌厚度和侧向间隙需要结合轴径、转速、扭矩以及允许的回差综合确定。间隙过小，补偿能力下降，装配稍有偏差就会卡滞；间隙过大，传动方向切换时会产生冲击和空程，进给定位也会受到影响。对于3D打印机、小型雕刻进给轴、实验台调距机构这类轻载场景，结构可优先保证顺畅补偿；若用于频繁正反转的精密进给，则应控制槽面配合公差，并选用耐磨、低蠕变材料制作中间盘。

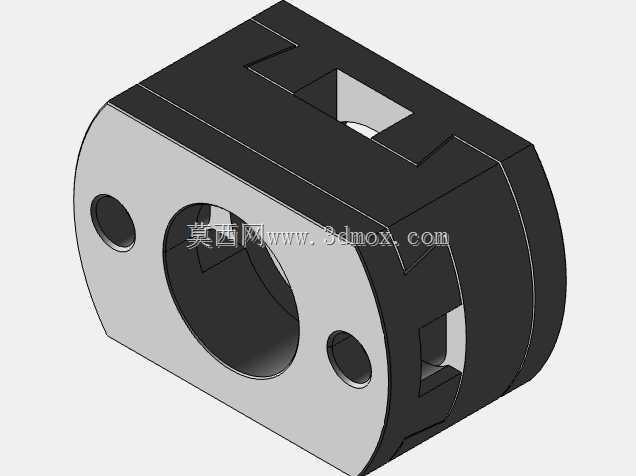

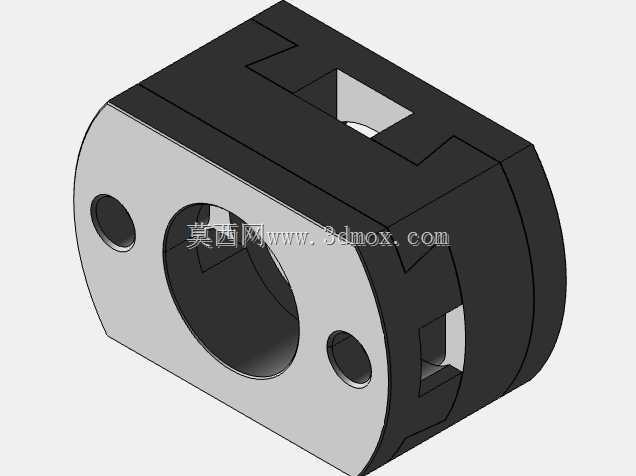

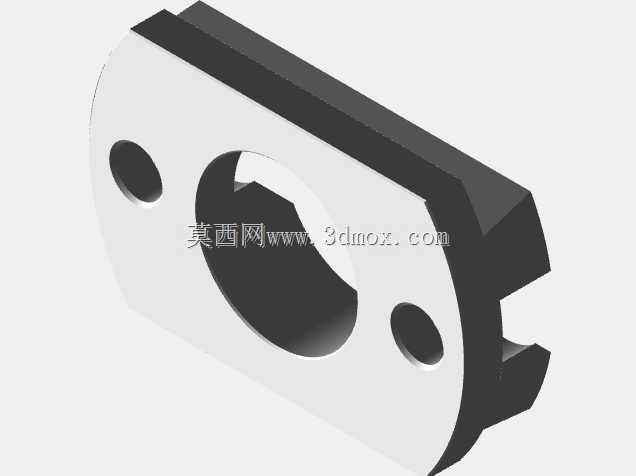

　　模型给出的外形包络约为24.2mm×15.5mm×13.55mm，适配的两根轴轴线距离按18mm布置，这个边界对紧凑设备很关键。选型或改型时不能只看轴孔能否套入，还要确认盘体外圆不会与安装板、电机座、螺母座或线束干涉；轴向长度要留出锁紧螺钉和装配工具空间，径向槽口位置则要保证中间滑块在最大偏心状态下仍不脱出。端面螺纹孔用于盘体与轴端或支架侧的固定，设计时应核对孔深与螺钉有效啮合长度，避免顶丝压伤小轴却没有足够夹持力。M3轴径较细，锁紧点宜避开轴的应力集中位置；T8丝杠侧则要考虑丝杠导程、螺母支撑和轴向力方向，不能让联轴器承担本该由轴承或支撑座承受的轴向载荷。

　　从建模思路看，这类零件适合先建立装配骨架：确定两根轴的理论轴线、允许偏心范围和联轴器中心平面，再分别生成左右盘体、中间滑块及锁紧特征。盘体开槽应保持对称，槽底圆角不能随意省略，因为3D打印或铣削加工时，尖锐内角容易形成应力集中；中间盘凸舌根部同样需要圆角过渡。外形上的圆弧轮廓主要服务于减重和避让，真正影响功能的是槽的平行度、两侧槽方向的垂直度、盘体端面与轴线的垂直度。若这些基准失真，即便外观完整，装配后也可能出现周期性紧松。

　　实际使用中，Oldham联轴器适合低扭矩、低到中等转速、以平行偏差为主的连接场合。它不像弹性爪式联轴器那样主要依靠橡胶变形吸振，也不像膜片联轴器那样依靠薄壁挠曲承担复杂偏差，其摩擦滑动特性使它对平行错位更直接，但对安装面清洁和材料耐磨性有要求。塑料打印件可用于验证机构运动和轻载传动；若设备连续运行、温升较高或负载更稳定，应考虑摩擦系数更低、尺寸稳定性更好的材料，并对滑动面预留磨损补偿。维护时可观察滑块凸舌两侧磨痕：若磨痕集中在端部，说明偏心接近设计极限；若槽口出现压亮或翻边，多为扭矩超限或间隙不合理。通过参数化调整轴孔、槽宽、盘厚和外圆尺寸，该结构能够在不同小型传动单元中快速复用，为同轴度难以严格保证的机构提供简单、可拆、易加工的连接方案。
