链轮轴用锁紧限位挡圈结构设计

项目分类:通用机械零部件 发布时间:2024-11-26 ID:811442
  • 链轮轴用锁紧限位挡圈结构设计
  • 链轮轴用锁紧限位挡圈结构设计
  • 链轮轴用锁紧限位挡圈结构设计
  • 链轮轴用锁紧限位挡圈结构设计

  这套轴端限位锁紧构件,最初是针对输送线链轮长期运行出现轴向窜动的痛点做的适配设计,车间里常规开口挡圈在重载启停、正反转频繁的工况下,很容易出现弹性松脱、卡槽磨损的问题,链轮一旦偏移就会出现链条跳齿、传动卡滞,严重时还会拉扯链条导致整段输送线停机,这套结构就是替代传统弹性挡圈,完成链轮在轴段上的轴向定位与锁止。

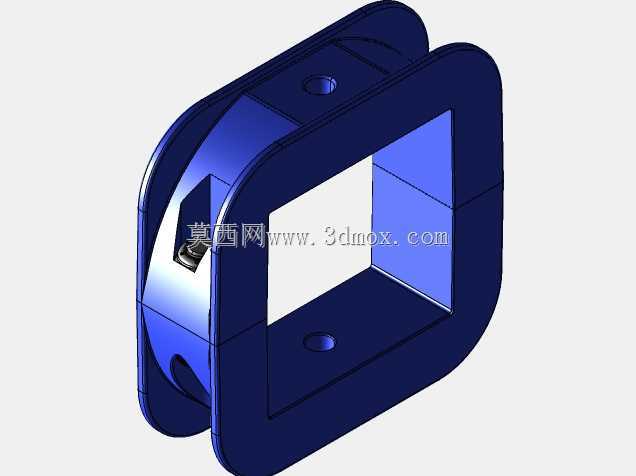

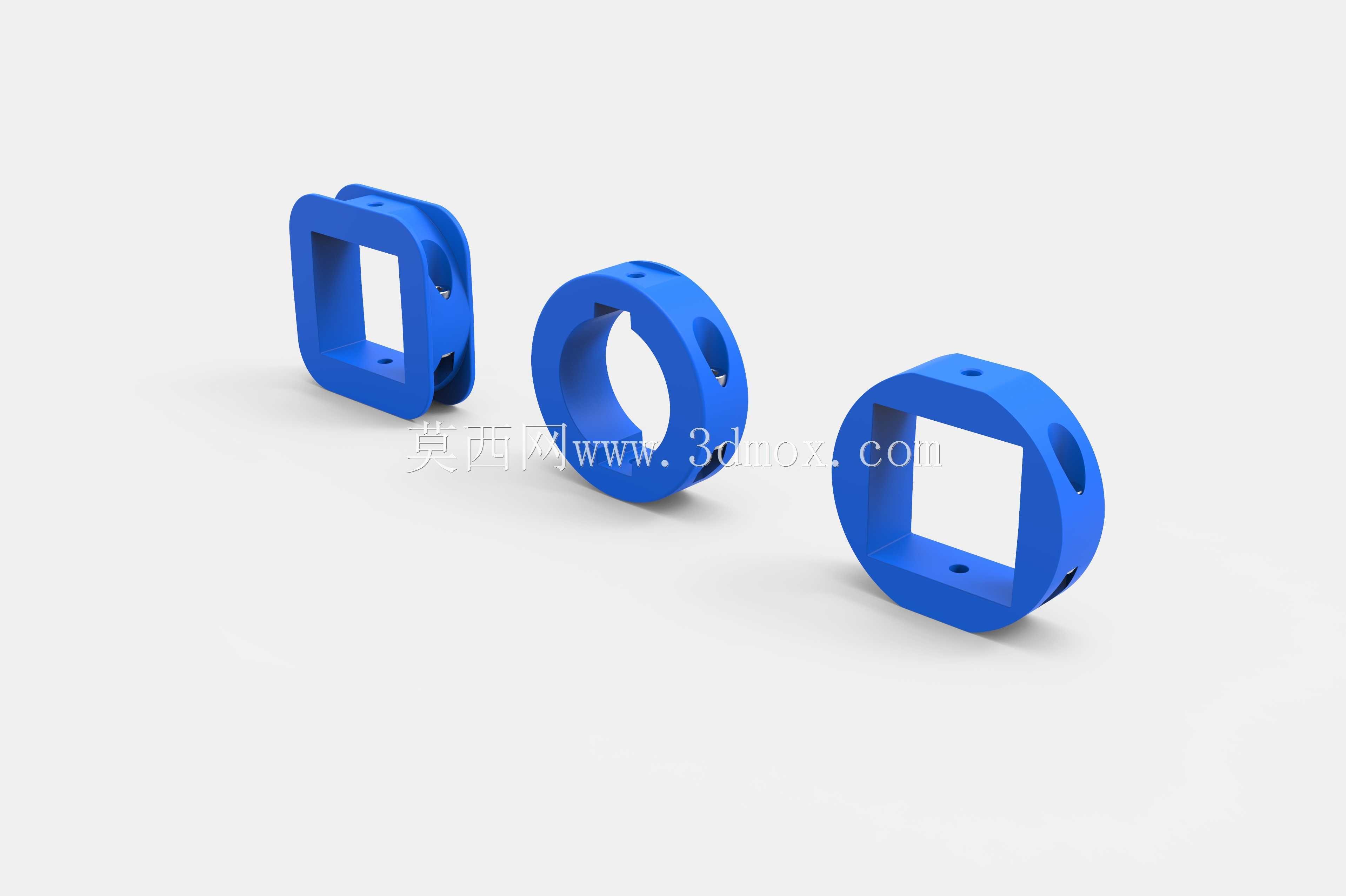

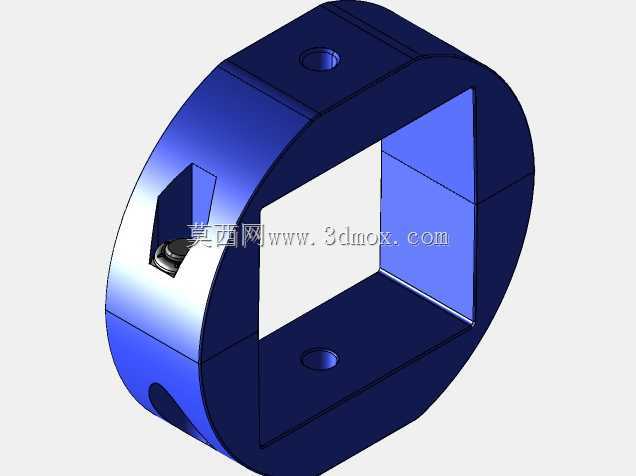

  整套构件一共包含三款不同内孔构型的限位座,分别适配直径40mm的圆形传动轴,以及截面40x40的方形传动轴,不同内孔的构型完全匹配对应轴段的外形,装配后不会出现挡圈自身跟转的问题,相比传统靠卡簧槽嵌装的薄挡圈,这套构件采用了分体抱合式的安装逻辑,不需要在轴端额外车削卡簧槽,对于已经投产、轴段没有预留卡槽的老旧设备改造场景尤其友好,现场维修时不需要拆卸轴上已经装调好的链轮、轴承座,只需要把两个半环扣合在轴端预设位置,穿入紧固件就能完成限位。

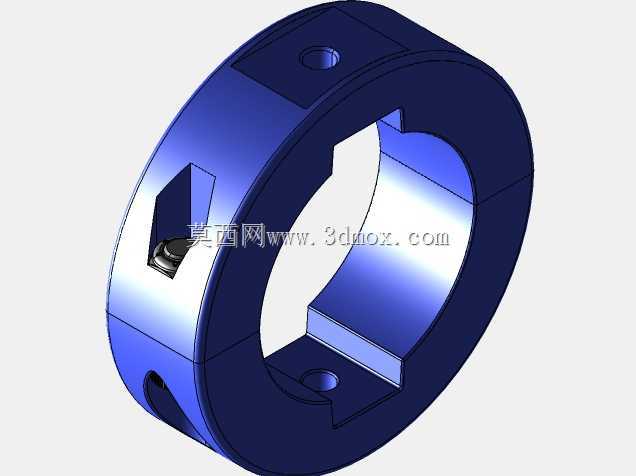

  构件本体上预留了标准紧固件安装孔,配套使用DIN912规格的M5x16内六角圆柱头螺钉完成两半结构的锁合,同时搭配M5规格六角尼龙锁紧螺母,尼龙嵌件的防松特性可以抵消设备运行时的持续振动,避免螺纹副在长期交变载荷下出现回松,不需要额外加装开口销或者止动垫圈,装配工序更简洁。圆形内孔的两款挡圈分别对应光轴的双侧限位,方形内孔的构件则直接贴合方轴的平面,接触面积远大于点接触的卡簧,轴向承载能力大幅提升,即便链轮受到链条的侧向轴向冲击力,载荷也会均匀分散在整个抱合接触面上,不会出现局部应力集中把轴面压出凹痕的问题。

  从安装边界来看,构件的外轮廓做了切边扁平化处理,整体轴向厚度控制在紧凑范围内,不会过多占用轴端的装配空间,很多输送设备的链轮端面到轴承端盖的预留间隙往往只有十几毫米,传统厚轴套加端盖压紧的结构根本塞不进去,这款挡圈的薄型化设计刚好适配这类狭窄安装位,外圆上预留的两个螺纹孔既可以作为两半结构的锁紧孔,也可以在拆卸时拧入顶丝,把抱合的构件从轴段上顶出,维护拆卸时不需要用撬棍硬砸,避免损伤轴面和链轮端面。

  设计过程中最先敲定的是内孔与轴的配合间隙,圆轴款采用H8/h9的小间隙配合,既方便现场手工套装,又不会出现径向晃量;方轴款的内孔四个角做了清角让位,避免方轴轧制时的圆角边角干涉,保证四个平面都能完全贴实。构件的外缘做了圆弧过渡,没有尖锐棱角,车间装配时不会划伤操作工人的手套,也不会在运转中剐蹭旁边的链条护罩。三款不同构型的挡圈可以覆盖同一条输送线上圆轴传动段和方轴传动段的所有链轮限位需求,备件可以统一采购储备,不需要为不同轴型单独备货。

  在实际工况验证里,这类抱合式挡圈在农业机械、物流输送线、小型自动化传动站都有很高的适配性,比如粮食提升机的下端链轮轴,工作时持续受到链条的脉动轴向力,普通卡簧平均两三个月就会出现松脱,改用这款锁紧挡圈之后,轴向定位的可靠性大幅提升,日常巡检只需要检查螺钉的预紧力矩即可,不需要频繁拆解更换卡簧。建模时所有安装孔的位置、紧固件的装配行程都做了干涉检查,保证螺钉穿入后末端不会凸出到内孔表面刮伤轴体,螺母嵌入的沉台也做了深度适配,螺母装入后不会高出构件端面,链轮端面可以完全贴合挡圈侧面,没有装配间隙。
