小型车床转速检测霍尔传感编码器结构

　　这套结构面向小型台式车床的主轴转速采集场景，核心任务是把主轴旋转过程转化为可被数显装置识别的脉冲信号，从而在触控数显界面上显示转速、进给换算或位置参考信息。实际使用中，小型车床往往空间紧凑，主轴端部、挂轮区和床身侧盖附近可利用的位置有限，因此设计没有采用体积较大的成品编码器，而是用磁轮、霍尔元件板、固定臂和衬套组成一套可嵌入安装的检测单元。磁轮布置在旋转路径上，外周按分辨率需要均布小磁体，磁体随轴转动时经过霍尔检测位置，元件输出连续脉冲，后端比较电路将信号整理成适合数显输入的电平。

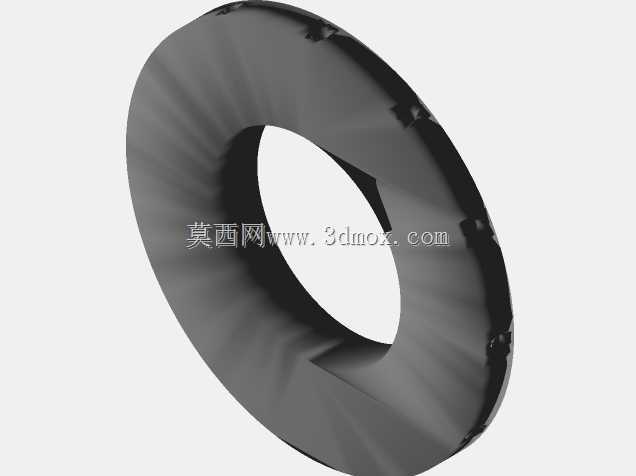

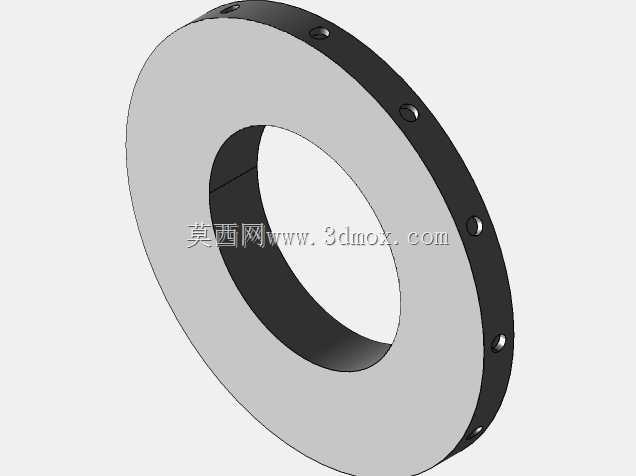

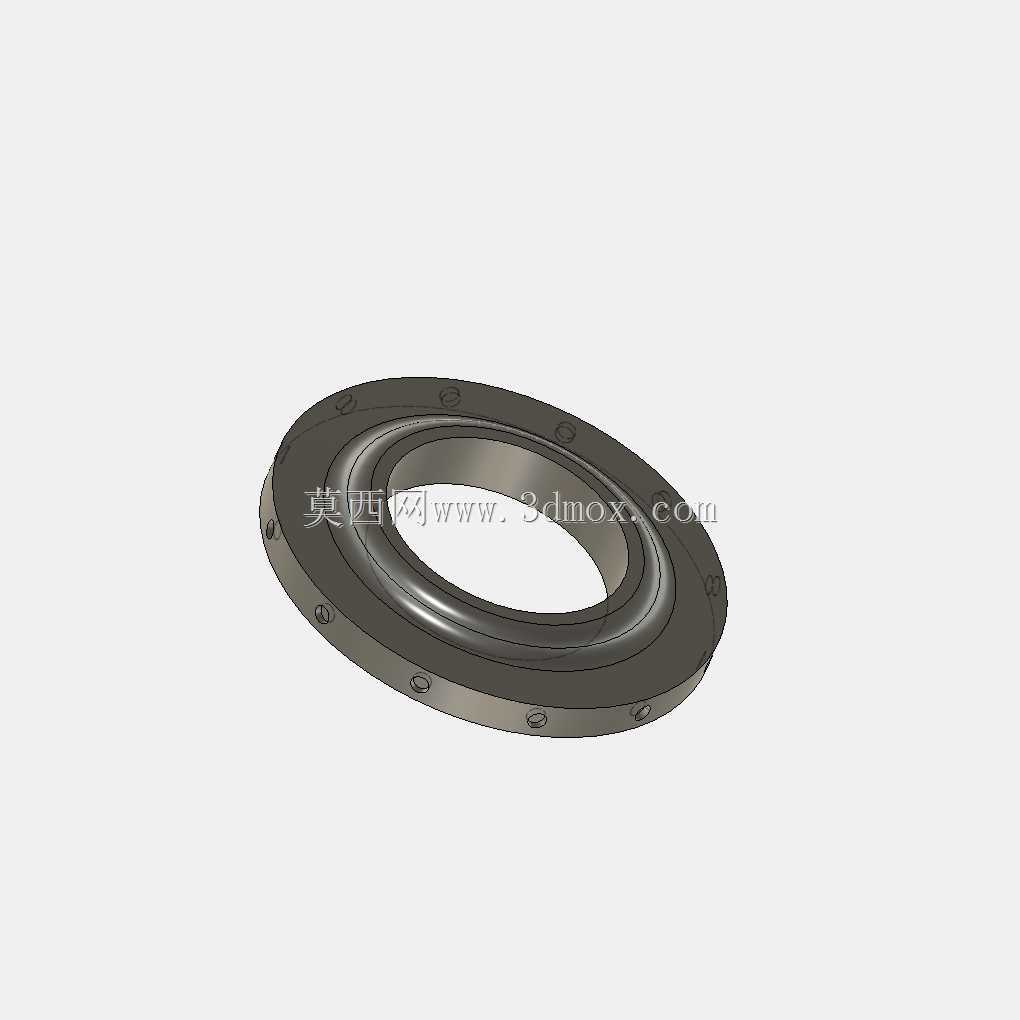

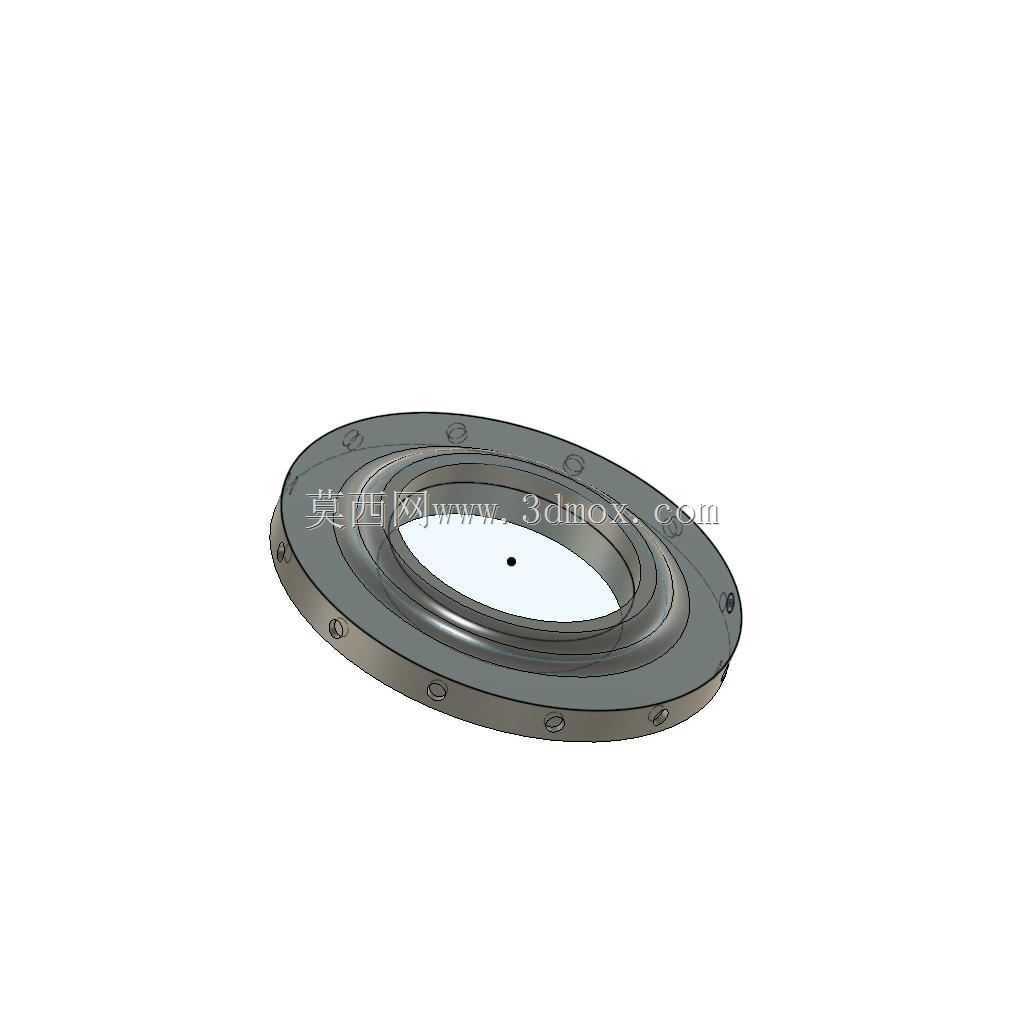

　　从功能拆分来看，旋转件承担脉冲发生，固定件承担元件定位与信号转换。磁轮本体为盘状结构，中心与安装轴或转接件配合，外圈预留磁体安装孔。孔位数量可按一圈1、2、3、4、6或12个脉冲的需求配置，也可以根据机床控制端的计数方式调整。磁体采用小直径圆柱磁钢，压入或粘接在磁轮孔内，安装时需要统一磁极方向，使霍尔元件每次经过都能获得一致的触发沿。若磁钢极性混乱，会出现漏计数、双倍频或信号边沿不稳定的问题。磁轮外缘与霍尔板之间应保留较小而均匀的气隙，气隙过大会降低触发可靠性，过小则容易在轴跳动或装配偏差时发生擦碰。

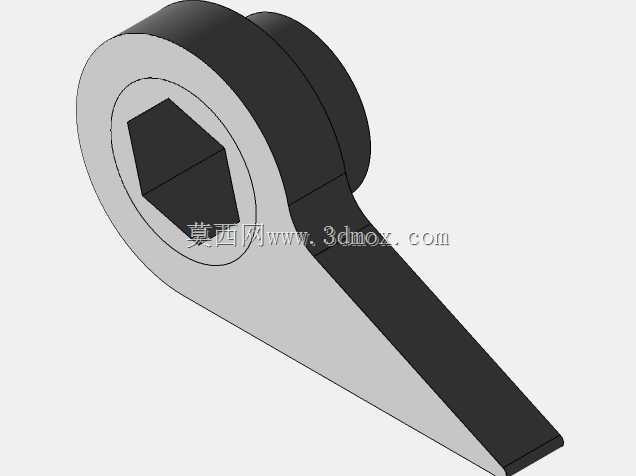

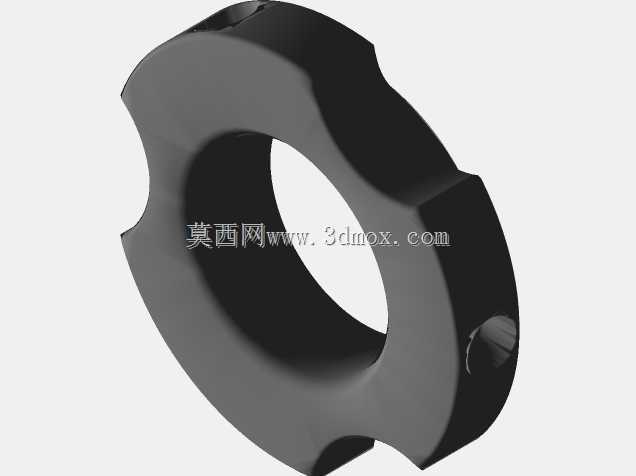

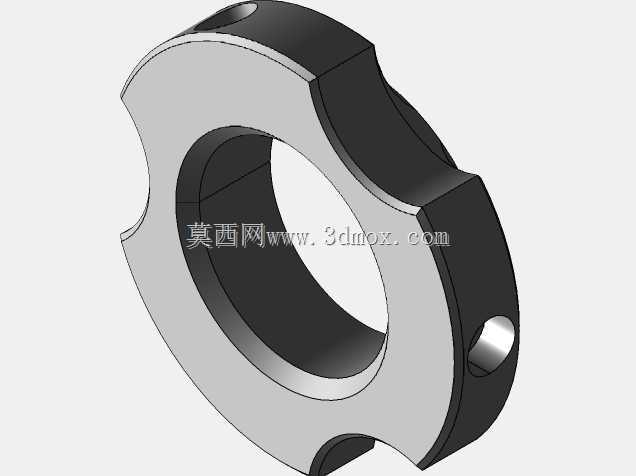

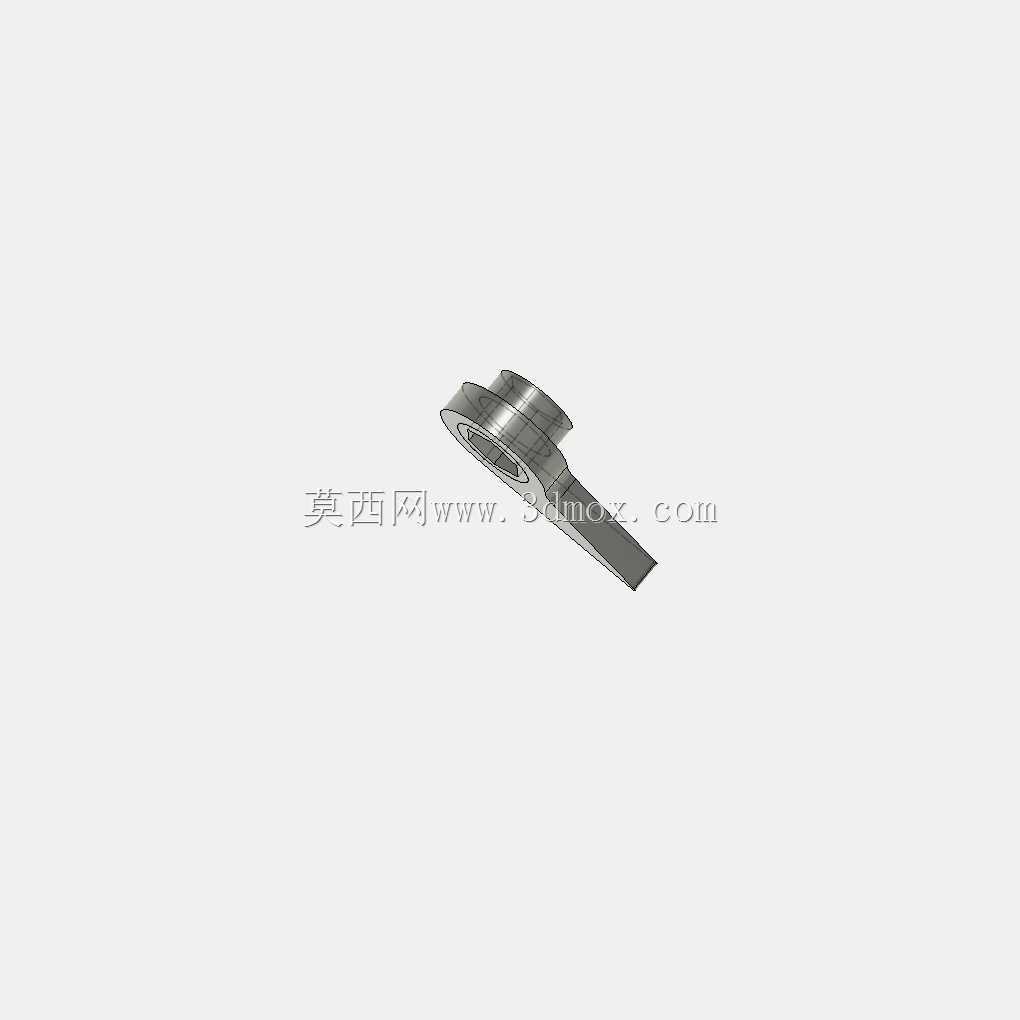

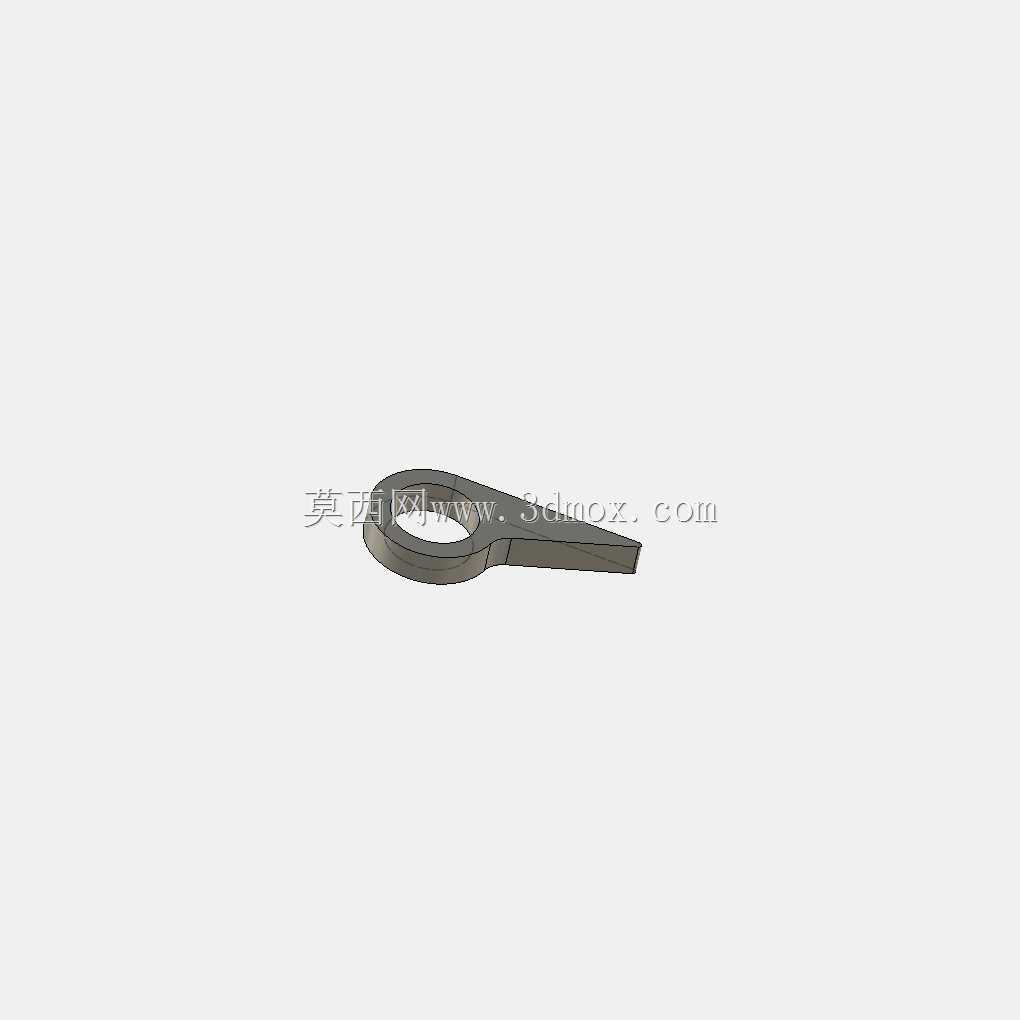

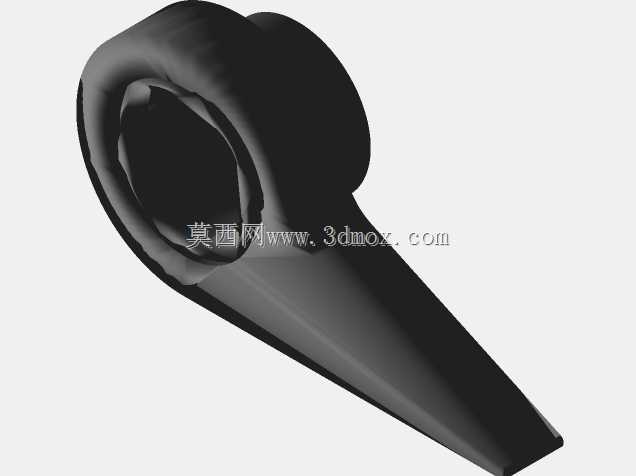

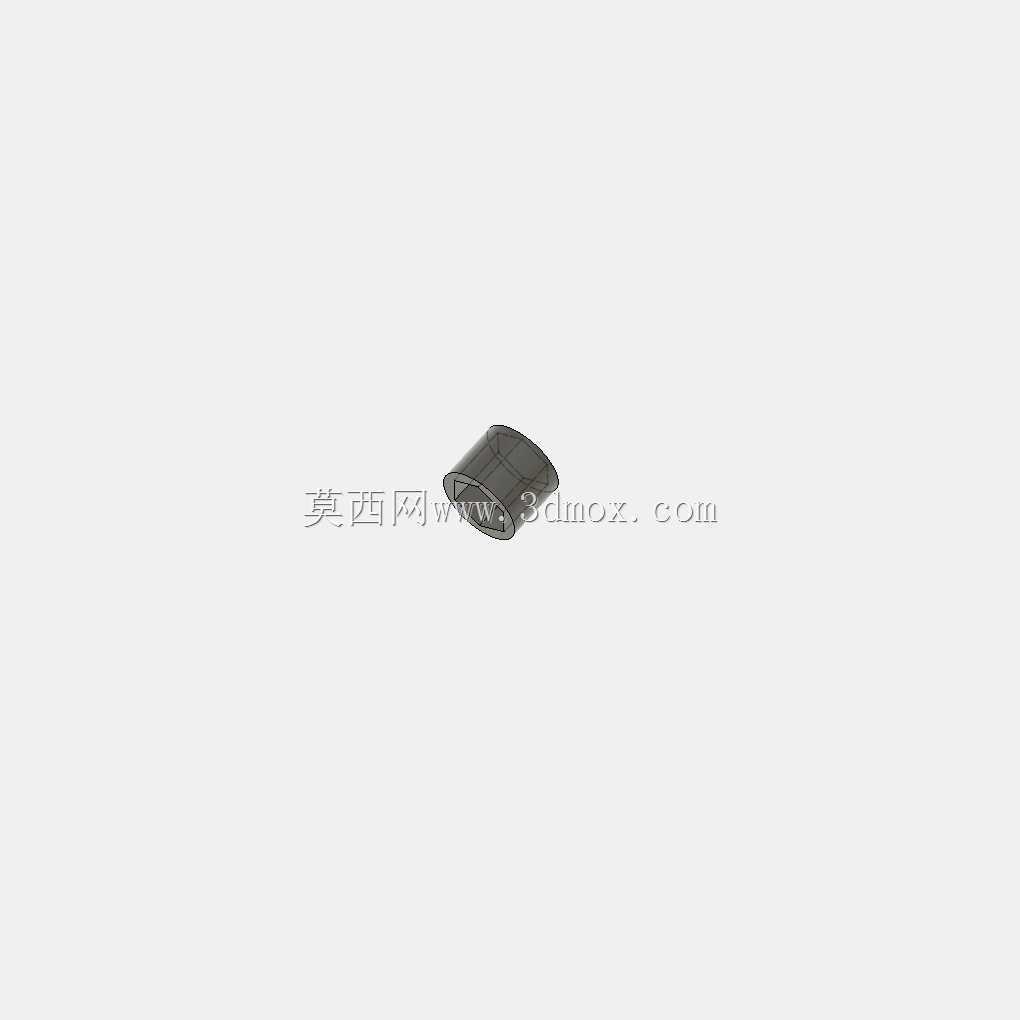

　　固定臂的设计重点在于可调性。臂体一端承托霍尔PCB，另一端通过衬套套到车床侧盖或床身上已有的六角固定件上，利用现有螺钉位置完成固定，避免对床身进行大面积加工。衬套采用六角外形与圆形内孔组合，既能贴合机床原有紧固件区域，又能让臂体在锁紧前沿圆周方向和轴向位置微调。调整到位后，通过螺钉压紧衬套和臂体，使霍尔元件正对磁轮磁体路径。臂上不预设PCB安装孔，而是在实物装配时根据板卡尺寸、元件高度和走线方向现场钻孔，这种处理更适合改装类项目，因为不同批次霍尔板的孔距、元件高度和接线端子位置可能存在差异。

　　PCB部分包含霍尔元件及电平转换、比较整形电路。霍尔元件负责感知磁场变化，后级比较器将微弱或幅值不标准的信号整形成稳定脉冲，适配数显装置输入端。板卡安装在臂端后，需要确认元件检测面与磁钢运动轨迹平行，且磁钢经过时处于元件有效感应区中心。接线可直接焊接到板卡上，减少接插件在振动环境下松脱的风险；调试完成后，除传感面需要保留感应间隙外，板体可使用环氧树脂包覆，以抵御车床环境中的切屑、切削液和油污。包覆前应先完成信号验证，避免固化后再调整元件位置。

　　外形与安装边界方面，磁轮直径受磁体数量和磁钢尺寸约束，盘体厚度只需覆盖磁钢长度并保留足够壁厚；固定臂呈细长悬臂形态，宽度围绕PCB尺寸展开，高度以不干涉主轴手柄、挂轮护罩和换刀空间为限。安装时应先把磁轮固定到旋转部位，再将衬套套入床身侧方已有固定点，随后移动臂体使霍尔板接近磁轮，手动盘轴观察每颗磁钢通过时的信号变化。若脉冲数与设定分辨率不符，应优先检查磁钢极性、气隙均匀性和霍尔板偏移量。

　　在工程应用上，这类结构适合教学车床、小型工具机床和设备改造项目。它不追求工业伺服编码器的密封等级与超高分辨率，而是以低成本、可打印、可机加工、便于现场调整为目标。磁轮和臂体既可以用增材制造方式快速验证，也可以改用铝、尼龙或钢材加工，以提高耐磨性和尺寸稳定性。设计时需要控制悬臂长度，过长会使霍尔板在振动中摆动，影响气隙；若机床侧方空间狭窄，可将臂体折弯或缩短，让PCB贴近安装基面。整体结构把磁触发、信号整形、位置调节和防护封装整合在一个紧凑组件中，为小型车床转速显示提供了直接可落地的机械与电气接口。
