混凝土破碎设备配套直流减速电机总成

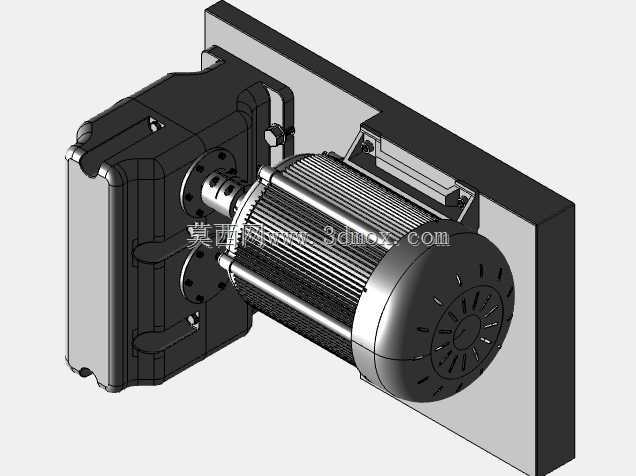

　　这套动力传动总成的核心应用场景，集中在中小型混凝土破碎工位、建筑垃圾再生处理线以及重载低速工业设备的动力输入端，整套结构将直流动力输出端与减速箱体做同轴串联布局，再通过立式安装背板完成整机固定，适配破碎主机、物料输送给料机构等需要大扭矩低转速输出的工况。从现场安装逻辑来看，背板作为整套总成的安装基准，预留了对应主机机架的连接点位，安装时无需额外搭建复杂的动力支座，可直接将背板贴合在破碎设备的主机侧壁，对齐螺栓孔位完成锁固，电机轴线与减速箱输出轴保持同轴，传动路径短，运行过程中径向偏载小，能承受破碎作业时物料冲击带来的交变载荷。

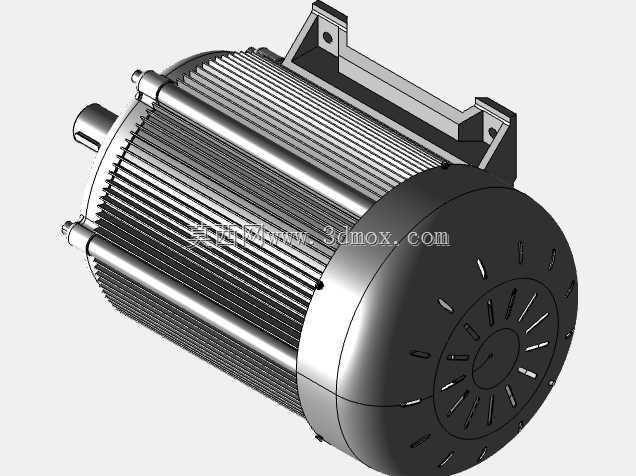

　　结构设计上，动力端采用带散热筋的圆柱式直流电机壳体，壳体外圆周均匀排布轴向散热肋条，电机长时间满负荷运行时，肋条可大幅增加壳体与空气的接触面积，配合电机尾部端盖的镂空通风槽，能将转子绕组运行产生的热量快速散出，避免破碎工位连续作业时电机过热降额。电机尾部端盖做了加厚翻边处理，端面上的通风孔沿圆周错落布置，既保证冷却风路通畅，又能阻挡破碎现场飞溅的细小砂石直接进入电机内部，防护结构适配工地多粉尘、多碎屑的恶劣环境。电机输出轴与减速箱输入轴之间通过刚性联轴器对接，联轴器外圆做了定位台阶，装配时两轴的同轴度可通过台阶快速找正，减少轴系运转时的偏心振动。

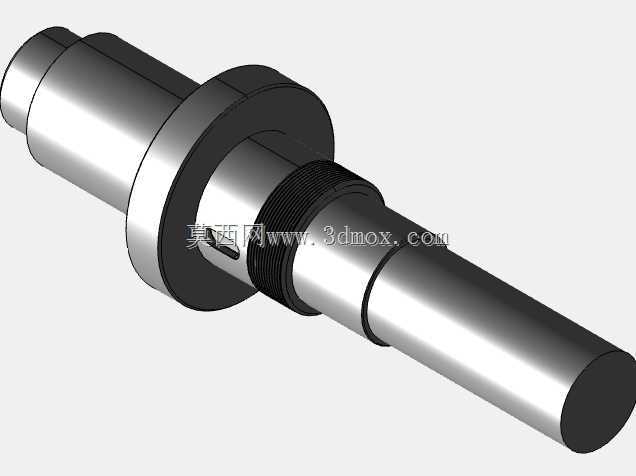

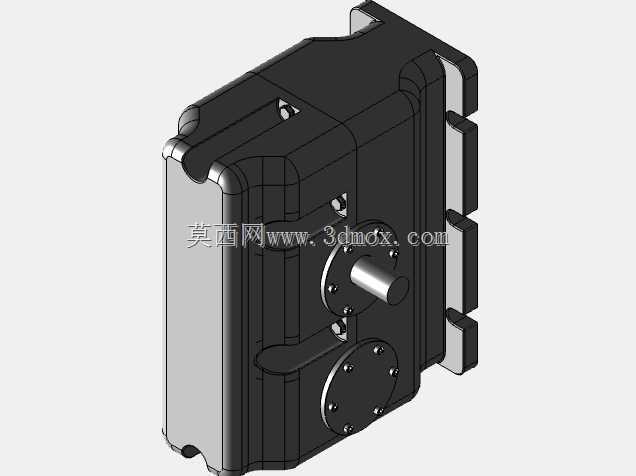

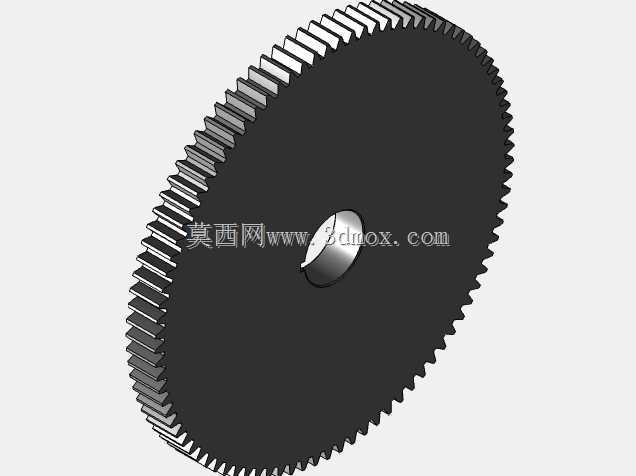

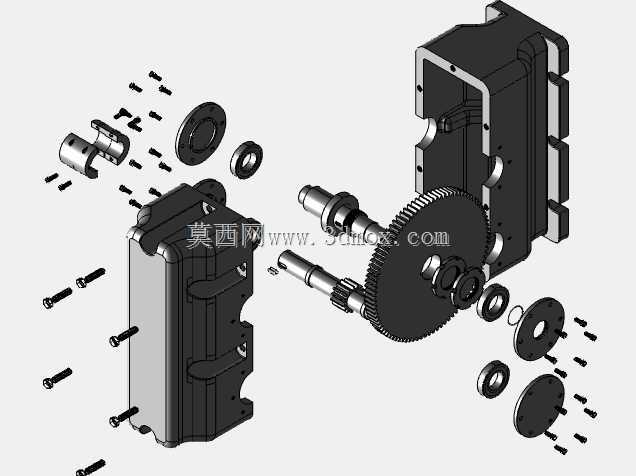

　　减速箱体采用分体式铸铁壳体结构，箱体侧面设置了多处加强凸台与安装耳座，内部承载齿轮传动副，将电机输入的高转速低扭矩动力，转换为低转速大扭矩的输出动力，匹配破碎辊、碎石颚板这类需要大启动力矩的执行部件。箱体与安装背板之间通过多组螺栓锁紧，结合面做了精加工铣削，保证装配后箱体轴线与背板安装面的垂直度，避免齿轮啮合出现偏载。箱体外侧预留了检修盖板位置，日常维护时可拆开盖板检查内部齿轮啮合、润滑脂状态，不需要将整套总成从设备上拆解下来，降低工地现场的维保难度。

　　安装边界方面，整套总成沿电机轴向的总长度覆盖动力端到减速箱输出端面，径向尺寸以电机散热筋的外圆为最大轮廓，背板的长宽尺寸大于电机与减速箱的组合投影，安装时需要在主机侧壁预留出对应背板大小的平整安装面，轴向方向预留出电机尾部通风散热的空间，不能将尾部风槽紧贴设备机架或护罩，防止冷却风路被遮挡。减速箱输出端的连接法兰直接对接破碎主机的工作轴，法兰端面的定位止口可保证输出轴与工作轴的同轴度，传递扭矩时螺栓不受剪切力，所有连接位置的紧固件都采用防松设计，应对破碎作业持续产生的振动，避免长期运行后螺栓松动。

　　从选型适配角度，这套总成的布局思路优先考虑工地现场的拆装便利性：电机与减速箱可沿轴向拆分，当动力端出现故障需要更换时，不需要拆解减速箱与主机的连接，只需拆开联轴器的锁紧件即可将电机沿轴向抽出，大幅缩短停机维修时间。整机的重心落在安装背板的中心区域，固定后整机振动可通过背板传递到主机机架，不会出现悬臂共振问题。传动路径上没有额外的链轮、皮带轮等中间传动件，动力传递效率更高，也避免了皮带打滑、链条跳齿这类在重载冲击工况下容易出现的故障，结构紧凑，在破碎设备狭小的安装空间内即可完成布置，同时散热、防护、维保的设计都贴合砂石破碎现场的实际使用需求。
