微型直流齿轮减速电机结构设计

项目分类:减速机 发布时间:2024-11-26 ID:810575
  • 微型直流齿轮减速电机结构设计
  • 微型直流齿轮减速电机结构设计
  • 微型直流齿轮减速电机结构设计
  • 微型直流齿轮减速电机结构设计
  • 微型直流齿轮减速电机结构设计

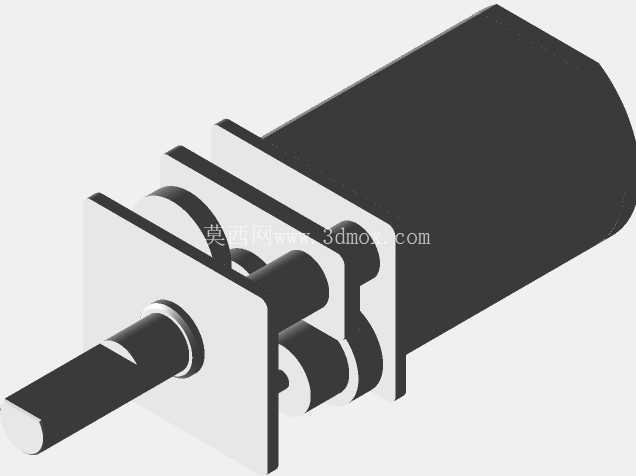

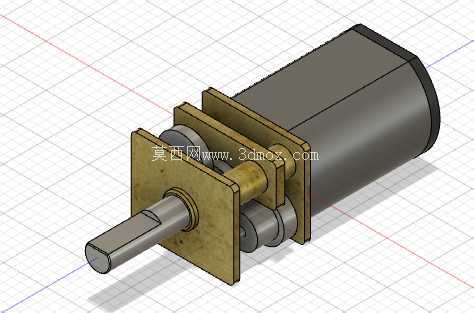

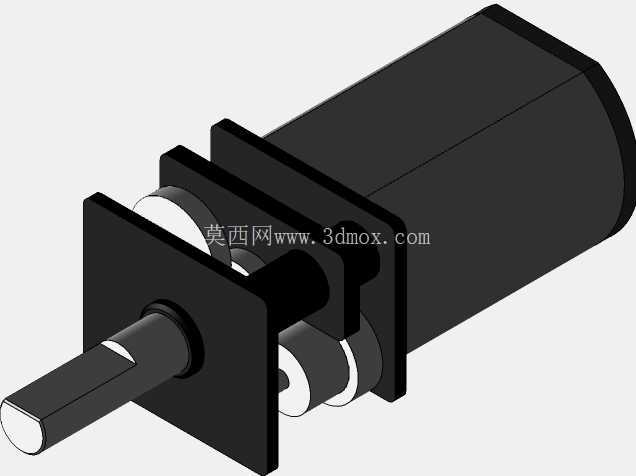

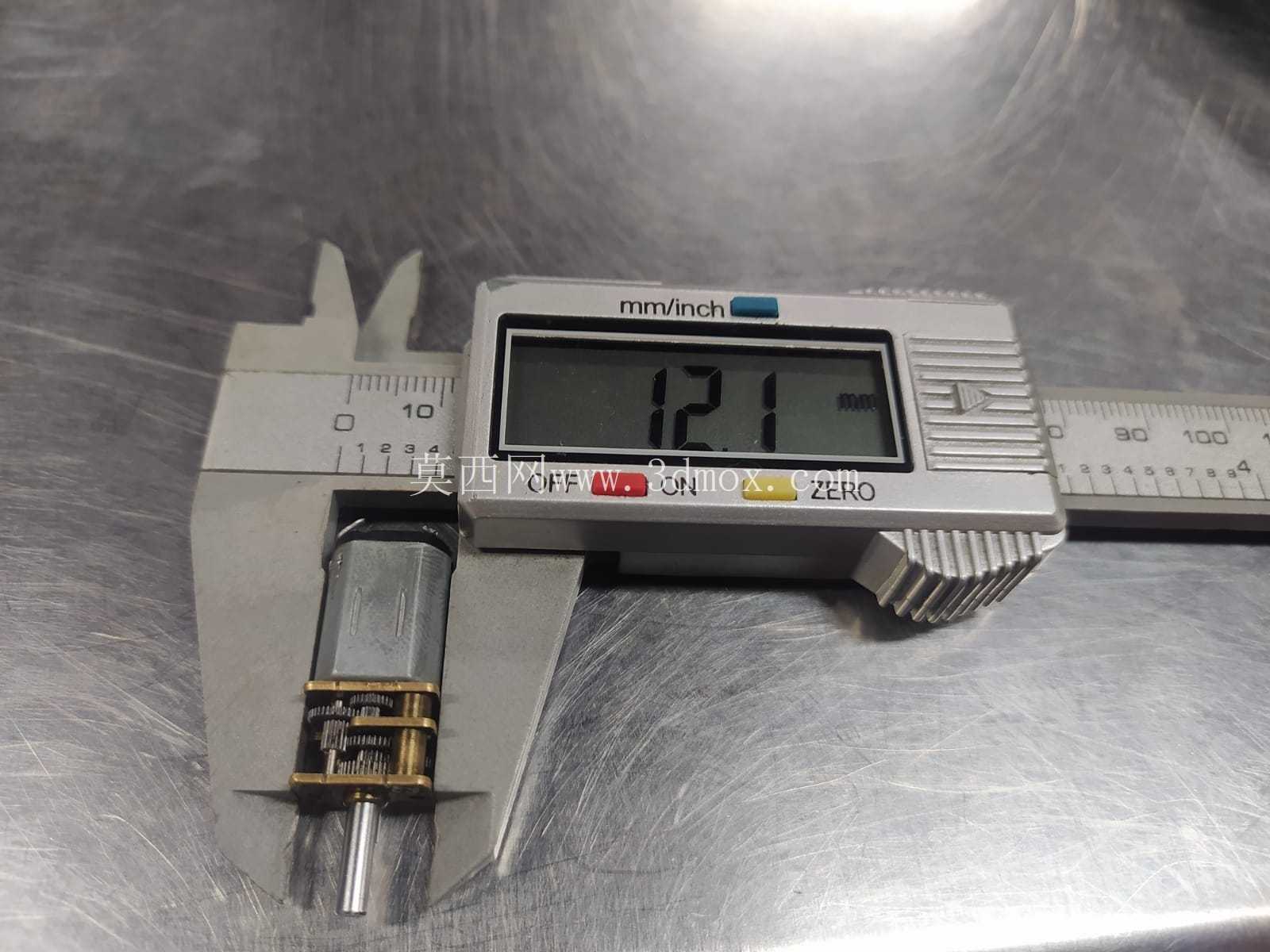

  这款微型齿轮减速电机面向小功率、低转速、大扭矩的紧凑传动场景,常见于自动门锁、小型阀门执行机构、医疗采样设备、智能家电驱动模块、桌面自动化夹具以及教学实验平台。整机由直流有刷电机段、多级齿轮减速段、前端安装板和侧伸输出轴组成,电机筒身承担主要长度,减速箱集中在前端,输出轴沿电机轴线方向伸出,便于直接连接凸轮、摇臂、小齿轮或丝杠。

  从实际布置看,动力源采用圆筒形直流电机,外壳为光滑圆柱面,后端保留端盖轮廓,前端通过过渡座与齿轮箱连接。电机轴线与输出轴轴线重合,属于同轴式减速布局;这种布置的优点是整机径向占用较小,安装孔可以围绕轴线对称布置,设备面板上只需预留一个圆形或方形通过区域。对于空间受限的产品,同轴结构也有利于缩短传动链,减少中间联轴器和额外支承。

  减速箱部分采用多层板片叠加的方式形成齿轮容纳空间,前端方形安装板兼具定位和承载作用。板件上设置轴承孔、轴系支承位和电机连接孔,内部布置多级小模数齿轮。齿轮传动把电机高转速降低到执行端需要的工作转速,同时放大输出扭矩。选型时不能只看空载转速,还要结合堵转扭矩、持续工作电流、齿轮材料强度和输出轴允许径向载荷综合判断;在频繁正反转或冲击负载场合,应校核齿面接触和齿根弯曲,避免末级齿轮过早磨损。

  输出轴为单端伸出的金属轴,轴端呈圆柱段并带局部扁位或台阶特征,适合安装连杆、摇臂、同步带轮或小型联轴器。轴伸方向与安装板平面垂直,前端板可直接贴装在设备壁板上,通过若干螺钉固定。安装边界主要由三部分决定:一是圆柱电机外径决定的筒身避让空间;二是前端方形减速箱的轮廓尺寸,决定面板开孔和螺钉孔位置;三是输出轴伸出长度,决定与负载件之间的轴向间隙。三维布局时应在电机筒身周围保留走线和散热空间,在减速箱侧面保留装配公差,在输出轴端部保留锁紧或卡簧位置。

  结构设计上,前端板不仅是外观件,更是传动系统的基准件。板件平面度、轴承孔同轴度和电机定位孔位置会直接影响齿轮啮合噪声与寿命。若齿轮箱采用钣金或切削板叠装,层间定位需要依靠止口、销孔或折弯边控制,不能仅依赖螺钉拉紧;否则在负载波动时,板件微小错位会导致齿轮侧隙变化,表现为启动卡顿、反向间隙增大或异响。电机与减速箱连接区还应考虑轴向窜动,电机轴小齿轮与第一级从动齿轮的啮合宽度需要在公差累积后仍保持完整接触。

  在应用层面,这类减速电机适合短时间间歇驱动和中等频次启停。用于阀门或风门时,输出轴可通过曲柄把旋转运动转换成直线推拉,行程终点需设置机械限位或位置反馈;用于滚轮送料、小型转盘和精密给料时,应关注低速段转速波动,必要时配合编码器或调速驱动;用于门锁、卡扣和推杆机构时,要核算机构卡死工况下的扭矩裕度,防止齿轮箱承受超过设计极限的堵转载荷。

  建模时可按电机筒身、前端盖、齿轮箱板、齿轮轴、输出轴、轴承和紧固件分层处理。外形建模需抓住圆柱电机与方形减速箱的组合关系,工程细化时则应补充齿轮参数、轴承位、轴肩、卡簧槽、安装孔和出线方向。对于设备结构工程师,提前把整机包络、轴伸高度、安装螺钉位置和维护拆卸空间纳入总装,可以减少后期样机阶段因干涉、走线困难或扭矩不足造成的返工。
