熔融挤出3D打印机双金属隔热喉管结构

　　熔融沉积成型设备的热端区域，长期处于冷热交界的极端工况：加热块一侧需要维持耗材熔融所需的稳定高温，上方散热段则要快速带走残余热量，避免耗材在进入熔融区前提前软化、膨胀甚至碳化堵头。这款双金属隔热喉管正是针对桌面级FDM设备热端热管理痛点开发的核心功能件，适配Ender3系列、CR10系列等多款主流龙门架构桌面打印机，在改装升级、备件替换、整机热端重构场景中都有明确使用价值。

　　从实际装机逻辑来看，喉管上端带多道环形散热鳍片的圆柱段，嵌入挤出机下方的散热铝块内，鳍片结构大幅增加了与散热块内孔的接触导热面积，同时鳍片间的空气间隙也能延长热传导路径，进一步降低向上传递的热流量；下端光滑圆柱段则插入铜质加热块的安装孔内，末端内孔直通喷嘴进料通道，耗材从喉管中心通孔穿过，进入加热块区域后熔融，再由喷嘴挤出成型。双金属复合的结构设计，是这款零件的核心特点：下端与加热块接触的部分采用铜合金材质，利用铜极高的导热系数，保证加热块的热量可以均匀传递到喉管末端熔融区，避免耗材熔融不均导致的挤出压力波动；上端带散热鳍片的部分采用低导热的钛合金或者不锈钢材质，利用金属材料本身的低热导率，从物理层面阻断热量沿着喉管壁面向上方散热段传导，相比传统单金属不锈钢喉管，既解决了不锈钢导热差导致熔融区温度不均的问题，又避免了全铜喉管热量上窜严重、容易堵头的缺陷。

　　在结构尺寸与安装边界方面，这款喉管的整体同轴度要求控制在0.05mm以内，中心进料通孔的内壁粗糙度需要达到Ra1.6以下，减少耗材进料时的摩擦阻力，避免柔性耗材进料时出现弯折、堵料。上端外螺纹段的螺距、外径严格匹配标准E3D热端散热块的安装螺纹，装机时可以直接拧入散热块对应螺纹孔，下端圆柱段的外径与加热块安装孔采用小间隙过渡配合，装配后同轴度偏差不会导致喷嘴与加热块出现偏心、漏料问题。零件的轴向总长度经过校准，安装后上端面与挤出机齿轮进料口的对齐误差小于0.2mm，保证耗材从挤出齿轮输出后可以平顺进入喉管内孔，不会出现进料错位。鳍片的外径、槽深尺寸也和散热块的内孔槽位匹配，装配后鳍片不会和散热块内壁发生干涉，同时预留的空气隔热层可以正常发挥作用。

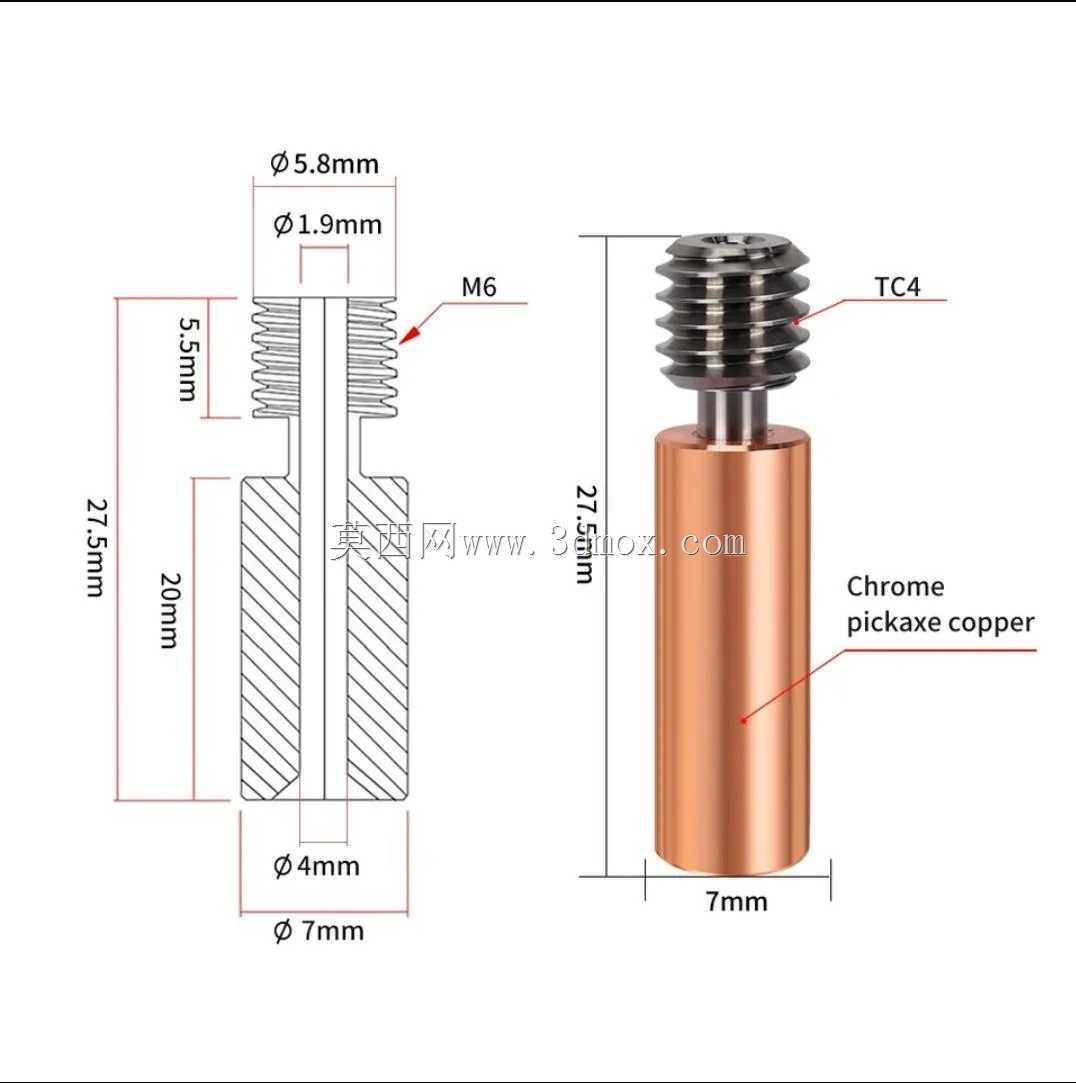

　　从三维建模的工程角度出发，绘制该零件时需要重点区分两段不同金属的结合面：双金属采用真空钎焊或者过盈压装的方式结合，建模时需要在结合位置预留0.02-0.03mm的压装过盈量，同时保证两段内孔完全同轴，拼接处没有台阶错位，避免耗材进料时在接缝位置卡住。上端的多道环形散热鳍片采用圆周阵列特征生成，每道鳍片的厚度、槽宽保持一致，边缘做0.2mm的倒角去除锐边，既方便压入散热块，也避免安装时割伤操作人员。下端铜质圆柱段的外圆需要做精车处理，尺寸公差控制在h7级别，保证和加热块安装孔的配合紧密，不会出现晃动漏料。中心进料通孔根据适配耗材的不同，常规1.75mm耗材对应的内孔直径设计为2.0mm，孔壁全程无倒锥、无毛刺，进料路径顺滑无拐点。

　　在实际设备运行中，这款双金属喉管可以将热端上方散热块的温度比传统单金属喉管降低15-20℃，打印PLA、PETG等低温耗材时，几乎不会出现喉管上方耗材软化粘壁的堵头问题；打印ABS、PC等高温耗材时，铜质下段可以保证熔融区温度均匀，挤出丝径的稳定性明显提升，长时间连续打印的断料、堵头故障率大幅降低。对于结构设计人员来说，建模时还需要考虑不同机型的安装位差异：部分CR系列机型的加热块厚度更大，对应的喉管下段长度可以按需调整，上端散热鳍片的数量也可以根据散热块的高度做适配修改，在保证隔热路径长度的前提下，满足不同装机空间的边界要求。零件两端的端面都需要做垂直度管控，上端面贴合挤出机安装座、下端面贴合喷嘴端面，装配后两端密封严实，高温熔融耗材不会从接缝处溢出，长期在200-300℃的工作温度下也不会出现金属变形、结合面松脱的问题。
