3D打印机X轴Y轴同步带张紧固定座

　　桌面级FDM设备在长时间运行后，同步带会因反复弯折、温度循环和预紧力衰减而出现松弛，直接表现为转角丢步、圆弧轮廓失真、层纹周期性抖动以及高速回差时的齿形啮合冲击。这套张紧固定座针对CR-10、CR-10S一类龙门架构设备的X轴和Y轴传动末端进行改造，把原先依赖手动扳拧、旋钮压合的张紧方式，改为带内六角调节螺杆的刚性座体结构，使皮带预紧量可以被定量控制，并在长期振动环境下保持稳定。

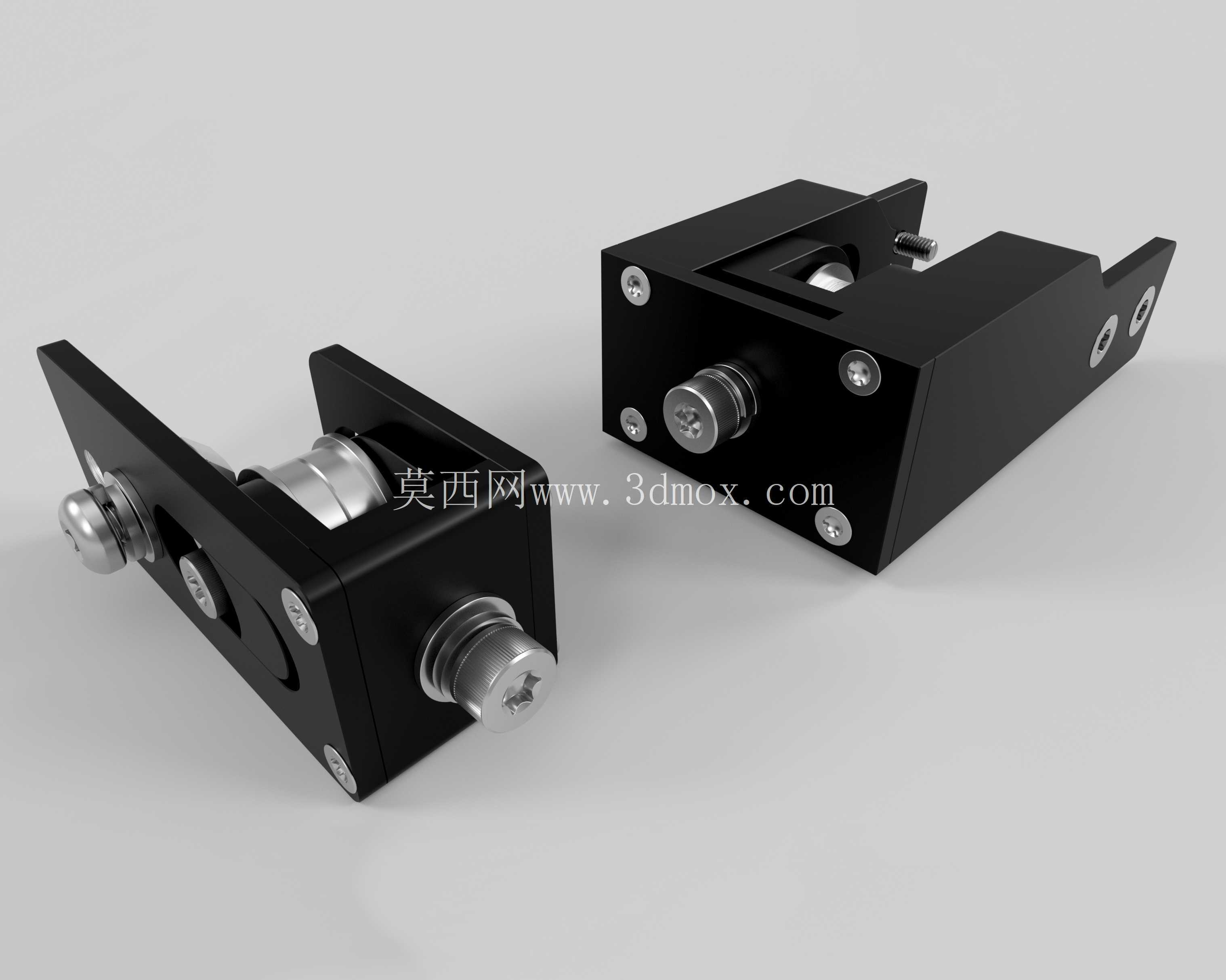

　　从实际装机场景看，X轴张紧座通常布置在横梁端部，靠近同步带闭环的一侧；Y轴张紧座则安装在热床平台前后移动方向的框架端板处。两个方向的安装逻辑并不完全相同：X轴更关注横梁端部的空间避让，调节螺杆不能与拖链、喷头线束或左侧滑轮支架发生干涉；Y轴则要兼顾热床往复运动的极限位置，座体突出量不能压缩平台行程，也不能在床面移动到端点时碰撞底框连接件。建模时需要把带轮中心高、型材槽宽、端板孔位和皮带包角一起校核，而不是只画一个外形块。

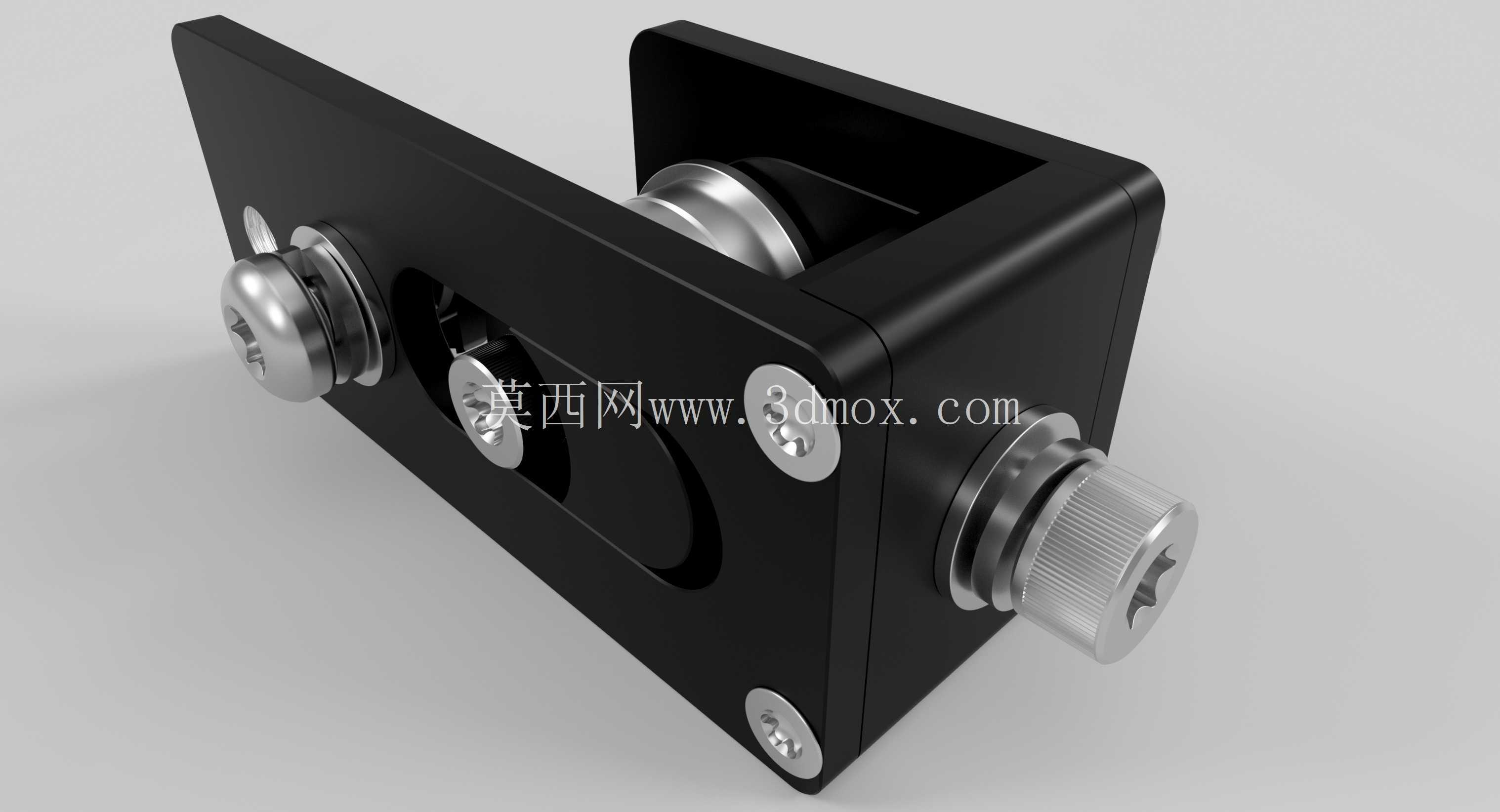

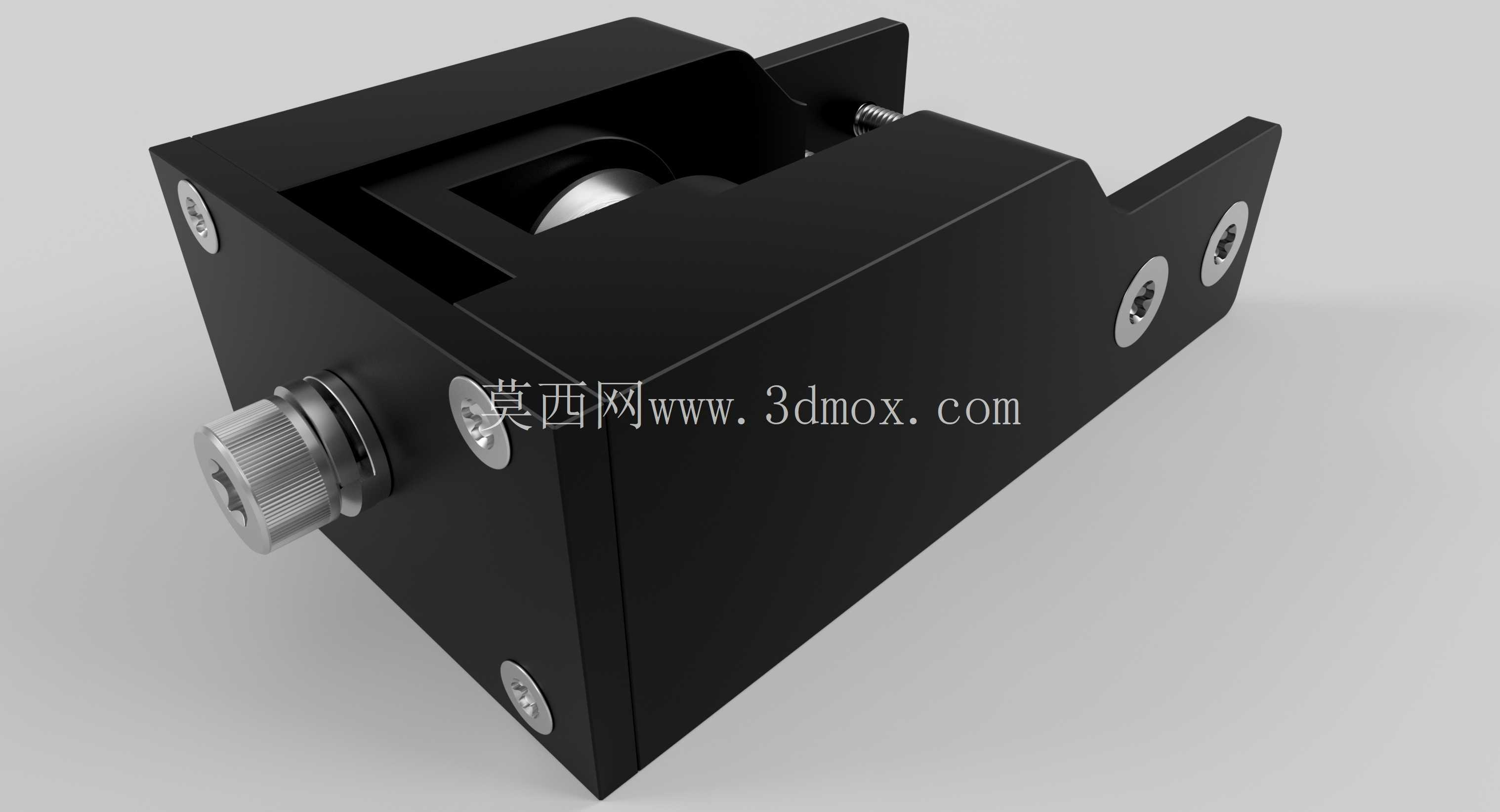

　　结构上，座体采用两侧立板加顶部连接桥的叉形形式，中间容纳光滑惰轮、轮轴、垫片和锁紧螺钉。皮带绕过惰轮后形成稳定包角，调节螺杆从座体外侧旋入，通过推拉轮轴或滑动座的方式改变带轮中心距。旋转螺杆时，带轮轴线沿皮带张力方向平移，皮带被逐步拉紧；锁紧螺钉则在调整完成后固定轴线位置，避免打印过程中因加速度变化产生回松。原图结构把外露旋钮替换为梅花头螺钉，工具可达性更好，外形也更紧凑，操作者可以使用标准内六角扳手完成微调，不需要在设备侧面预留较大的手拧空间。

　　设计思路的重点在于把“张紧”从经验动作转化为可重复的装配过程。传统旋钮式张紧在新机阶段尚可使用，但经过多次运输、拆装或皮带更换后，塑料螺纹容易磨损，压紧面也可能因受力不均产生偏摆。该固定座通过金属螺钉、硬质座体和明确的轴向导向，提高了调节链路的刚度。两侧轴承或衬套支撑惰轮，使带轮在高速往复运动中保持同轴旋转，减少皮带边缘跑偏；立板上的沉头孔用于隐藏固定螺钉头部，降低外凸零件对皮带和线束的刮擦风险。

　　外形尺寸方面，座体长度主要由调节行程、惰轮直径和螺杆安装深度决定，高度则需要匹配2020或2040型材框架的安装面。安装边界上，后方要留出螺杆旋动空间，前方要保证皮带进出段不与座体开口边缘摩擦；侧向螺钉头不能超出型材外轮廓过多，否则设备入柜或靠墙放置时会受到限制。对于Y轴，还要核对热床支撑件在最大行程处的扫掠范围，确认张紧座、皮带夹和框架端头之间至少保留安全间隙。X轴则应检查喷头组件到达左右极限时，电机座、张紧座和同步带直线段是否处于同一平面，防止带轮偏置造成皮带爬齿。

　　传动性能上，GT2同步带对预紧力比较敏感。张力过低，换向时齿面会产生冲击；张力过高，则会增大轮轴径向载荷，使电机负担上升并加速轴承磨损。该张紧器的价值在于允许维护人员小幅多次调节：先松开锁紧件，再按固定角度旋入调节螺杆，观察皮带在中段按压挠度和回程响应，最后重新锁紧。结构模型中应保留螺杆螺纹长度、光轴配合段、惰轮宽度和皮带厚度槽口，这些细节决定了装配后能否真实模拟调整范围。

　　在三维建模过程中，座体圆角、开孔方向和螺钉沉孔深度都需要按加工与打印成型条件处理。若采用FDM自制件，立板承受皮带拉力的方向应尽量让层纹受力合理，必要时增加侧壁厚度或金属衬套；若采用金属加工，则要关注铣削开口后的刚性和阳极氧化后的尺寸变化。皮带通道应避免锐边，开口宽度略大于带体宽度，使皮带在轻微偏差下仍能自然回中。固定孔位建议与原设备框架孔距对应，以便直接替换，不需要在型材上重新打孔。

　　这套结构适用于老旧桌面打印机维护、开源机型改装以及小型龙门运动平台的传动末端设计。它并不改变设备的运动控制方案，却能通过提高同步带张紧稳定性，改善定位重复性和高速打印轮廓质量。对结构设计人员来说，建模时除了外观装配，还应把皮带路径、轮轴受力、调节行程和安装干涉一并纳入检查，这样数字模型落地后才能真正服务于装机调试。
