　　这套防护壳体主要面向小型移动机器人、教学竞赛机器人以及桌面自动化实验平台中的Arduino Mega主控板安装场景。实际项目里，主控板往往不是裸露在理想环境中，而是随底盘一起经历装配碰撞、线束拉扯、桌面跌落、工具剐蹭以及维护时的频繁触碰。若没有独立外壳，PCB边缘、插针、USB接口和电源端子很容易成为薄弱点；尤其在机器人底盘内部，金属件、螺钉、导线头和运动机构距离较近，短路、接插件松动和板件受力变形都可能造成调试中断。该结构以“重力护盾”为思路，把主控板容纳在一个折弯成型的盒状空间内，通过壳体承担外部接触载荷，而不是让电路板直接暴露。

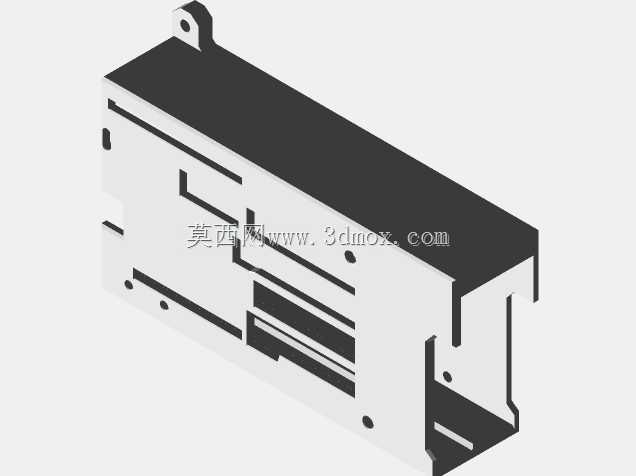

　　从外形上看，壳体采用狭长盒体布局，适配Mega板较长的轮廓。顶部为连续覆盖面，可阻挡上方工具、线束和金属碎屑直接压到元件；侧面保留多组开口，用于USB、电源、传感器线和扩展插接线的引出。端部与侧壁的折弯边形成类似骨架的加强结构，使薄板在不显著增加重量的情况下获得更高抗弯刚度。底部和侧缘布置安装孔，能够将壳体固定在机器人底盘亚克力板、铝板或型材连接板上；孔位周边留出沉台与平整贴合面，避免螺钉锁紧时造成壳体扭曲。

　　设计时并没有把外壳做成完全封闭的盒子，而是在接口区域进行了选择性开放。Mega控制板本身接线密度高，若全封闭，维护时需要反复拆卸上盖，反而降低现场调试效率。因此，壳体在常用插针、通信口和电源入口附近保留缺口，使线束能够按方向自然引出；同时，关键元件上方仍由实体壁面覆盖，形成“可接线、可防护、可快速检查”的折中。对于竞赛机器人或教学平台，这种处理比单纯追求密闭更符合使用习惯：学生或工程师可以快速更换传感器线，也能在不拆下整个壳体的情况下观察指示灯状态。

　　安装边界方面，壳体长度需覆盖主控板主体及端部接口区域，宽度方向以PCB板宽、插针突出高度和线束最小弯曲半径共同决定。侧壁不能紧贴高大电容、电源插座或扩展模块，否则装配时会出现干涉；底部与PCB之间要预留支撑柱高度，使焊点不直接承受底板压力。上盖内表面与最高元件之间应保留安全间隙，防止振动过程中元件与壳壁摩擦。固定孔位置不宜过于靠近板边缺口，应选择在实体材料较宽的区域，以保证螺钉锁紧后局部不撕裂、不凹陷。

　　结构细节上，壳体外侧的折线和缺口并非单纯造型。长边的阶梯折边可以提高薄板抗扭能力，端部突出耳片用于定位和悬挂安装，侧缘小孔则可配合扎带、线束压板或小型支架使用。内部空间需要考虑主控板放入方向：先将PCB以倾斜角度进入盒体，再对齐支撑柱和固定孔；若侧壁开口过大，防护范围会缩小，若开口过小，插头和线束无法顺畅通过。因此，开口宽度应按最粗插头轮廓加装配余量确定，开口边缘尽量远离高应力折弯区。

　　在机器人底盘应用中，这类外壳还承担线束管理作用。Mega板常连接电机驱动、超声波、编码器、蓝牙模块和电源模块，导线数量多且走向复杂。壳体侧壁可以作为线束分界，让功率线与信号线从不同缺口引出，减少交叉缠绕；对于靠近履带、轮组或升降机构的位置，外壳能够把板卡与运动部件隔开，避免导线被卷入。维护时，拆下少量固定螺钉即可露出板卡，而不需要拆散整束线缆，这对频繁迭代的实验设备尤其重要。

　　建模时应重点还原折弯半径、壁厚、开孔轮廓和安装孔位关系。若用于钣金加工，展开长度需依据材料厚度和折弯系数修正；若采用3D打印，则可把局部加强筋、卡扣和支撑柱整合为一体。无论采用哪种工艺，壳体都应保证主控板放入后不产生强制变形，接口缺口与实际插头方向一致，固定孔与底盘孔系可互换。壳体外轮廓还要考虑与电池、驱动板、传感器支架的相邻关系，特别是在紧凑底盘中，外壳边角不能占用轮组摆动空间，也不能遮挡底盘维护口。

　　整体来看，该防护壳不是追求外观复杂的装饰件，而是围绕机器人主控板的真实安装风险进行的结构设计：用连续壁面阻挡冲击，用受控开口满足接线，用折边和孔位保证刚度与固定，用有限内部空间兼容板卡、插头和线束。对于需要把Arduino Mega部署到移动机器人上的项目，这种壳体能够在防护、装配、维护和重量之间取得较实用的平衡。
