发那科机器人配套夹具基板与悬臂结构

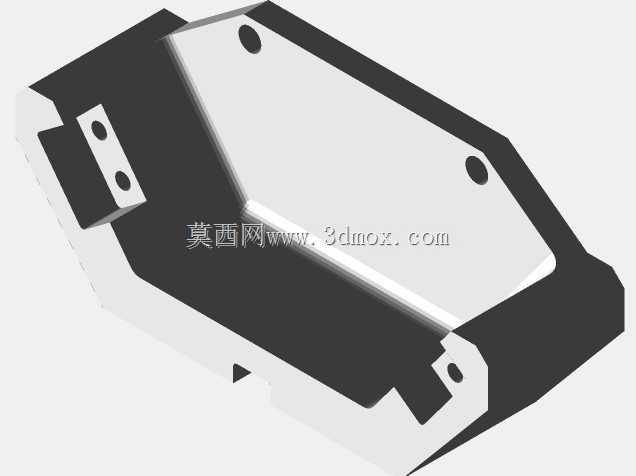

　　这套结构件面向工业机器人末端工装拓展场景开发，适配发那科2000-iA系列机型的头部连接界面，核心作用是在机器人原有输出端之外搭建可扩展的工装搭载平台，解决产线里单台机器人需要切换多种作业工具、或是在同一工位同步搭载多个执行元件的布局需求。

　　从实际产线落地的场景来看，这类基板悬臂结构常见于上下料工位、工件检测工位、小型装配工位：常规机器人末端法兰仅能直接连接单组抓手或焊枪，当工位需要同时布置真空吸盘、检测传感器、吹气嘴或是辅助定位销时，没有额外安装位就只能拆分工序、增加机器人数量，挤占车间布局空间。该基板直接对接机器人头部组件的安装孔位，不需要对机器人本体做任何改造，装配时对准定位面锁紧紧固件即可完成固定，后期换型也可以直接整体拆卸，不会破坏机器人原有接口精度。

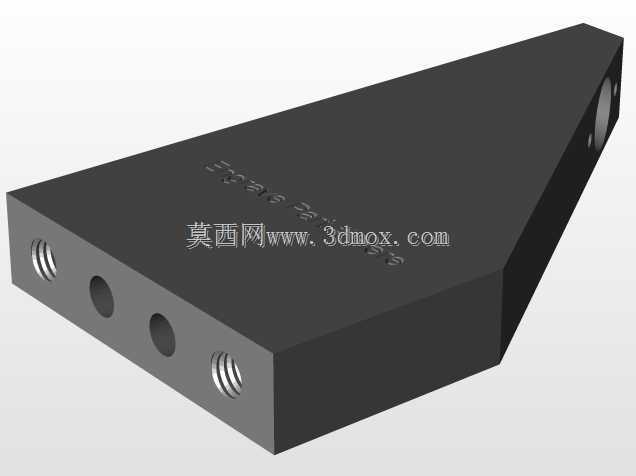

　　结构外形采用斜向悬臂的三角支撑构型，整体为等厚薄板加工件，立边与机器人头部连接侧做了加厚贴合面，保证连接刚性，斜向延伸的臂身留出了大面积平整安装面，面上预留了多组标准化安装孔位，使用者可以根据当前工位的工具布局，在不同孔位上固定抓手、阀岛、传感器支架等附件。臂身侧面预留了激光刻字区域，可标注零件编号、工装编号，方便车间现场多套工装轮换时快速识别，避免换型错装。

　　设计阶段优先控制悬臂端的挠度变形：基板主体采用直角三角形的力学构型，连接侧的竖直边完全贴紧机器人头部安装面，载荷从悬臂末端传递到根部时，三角结构可以把大部分弯曲载荷转化为板件的拉压应力，相比等长度的直伸平板支架，同等厚度下刚性提升明显，不需要额外焊接加强筋就可以满足常规小件作业的负载要求，整体自重控制在较低水平，不会过多占用机器人的有效负载配额。

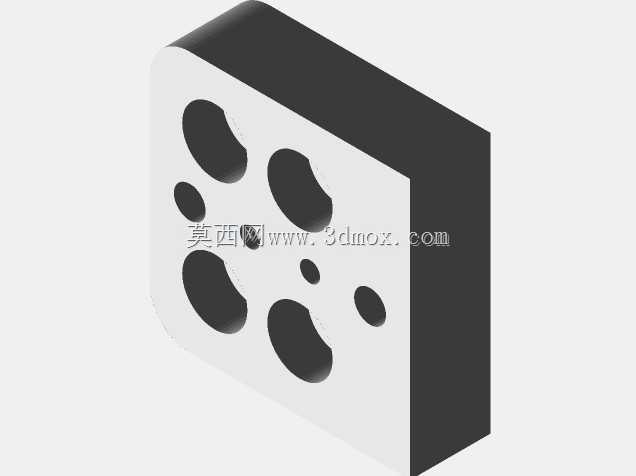

　　安装边界方面，基板根部的连接孔位完全匹配对应机型头部的原生安装孔距，装配后基板的最外延伸长度控制在机器人安全作业包络之内，不会在机器人高速回转时和周围护栏、工位料仓发生干涉；板件所有外露棱边都做了倒角处理，避免现场调试人员布线、更换工具时被锐边划伤，臂身内部留出的走线空间可以把传感器气管、电缆沿着板边排布，用扎带固定后不会随机器人运动甩动，降低管线磨损断裂的概率。

　　针对不同工位的定制需求，使用者还可以在基板的空余平面上追加钻孔、攻丝，加装特定的工装夹具，不需要重新制作整个末端连接法兰，大幅缩短非标工装的设计加工周期，在多品种小批量的自动化产线里，这类通用拓展基板可以大幅降低单工位的工装改造成本，也能减少备件库存种类。
