电缆牵引应力消除锁紧接头组件

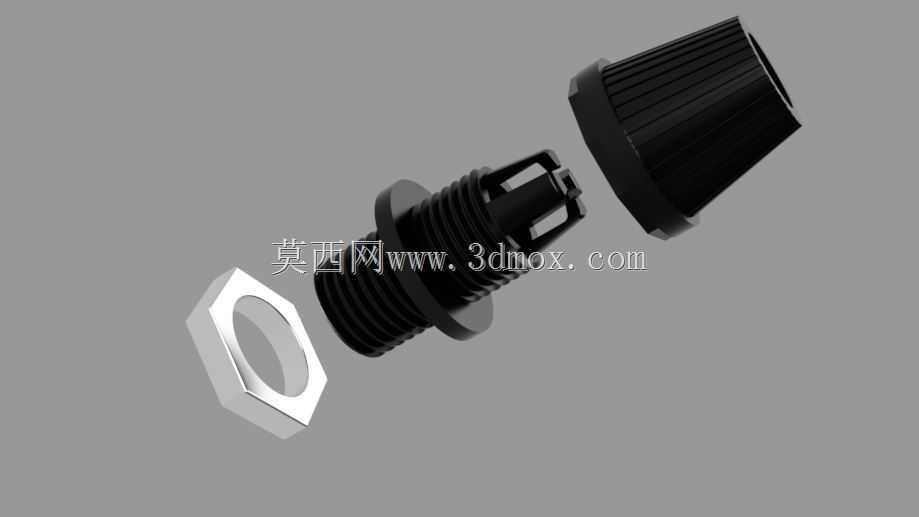

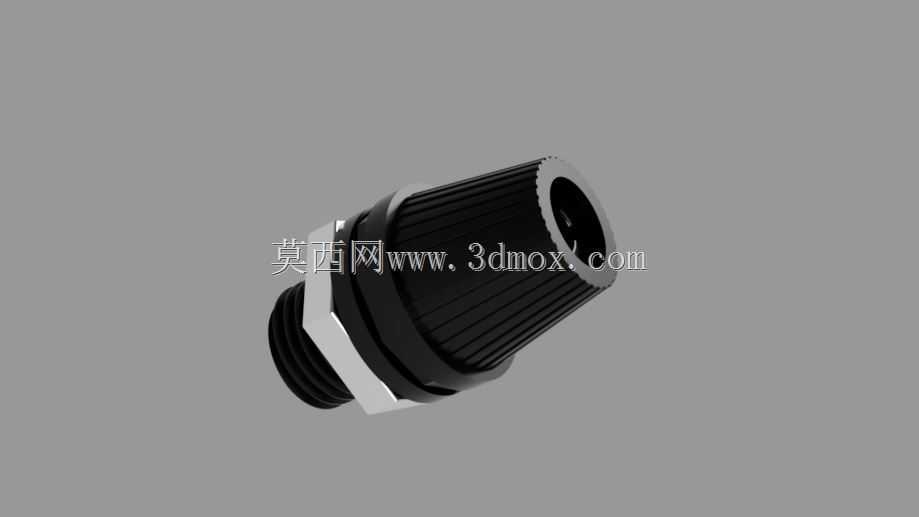

　　这套电缆牵引消除锁紧接头，是工业现场布线、控制柜进线、仪表壳体穿线工位里十分常用的线缆固定防护零件，整套结构拆分为三个独立配合件：带外螺纹的中空穿线主体、六角锁紧螺母、尾部带防滑竖纹的旋紧压帽，各零件的配合间隙、螺纹旋合长度都在三维建模阶段做了完整的干涉校验，装配后可直接完成线缆的轴向限位与牵引应力释放。从实际使用场景来看，这类接头广泛部署在户外配电箱、传感器安装支架、小型工业设备的壳体进线孔位置：当设备布线完成后，线缆会频繁受到外部拖拽、设备运行振动、冷热伸缩带来的轴向拉力，如果线缆直接和壳体开孔硬接触，拉力会直接传导到内部接线端子，轻则拉脱线芯造成信号中断、供电虚接，长期往复拉扯还会磨破线缆外绝缘层，引发短路、漏电风险。

　　这套结构的核心设计思路，就是通过旋紧尾部压帽时，让穿线主体内部的弹性卡爪逐步收拢，均匀抱紧穿过接头的电缆外护套，把外部所有牵引拉力全部承载在接头本体和设备壳体的连接结构上，完全阻断拉力向内部接线端传递。建模时首先确定了安装边界：穿线主体的外螺纹段长度匹配常规2到4毫米厚度的设备钣金壳体、塑料壳体壁厚，六角螺母的对边尺寸按照标准紧固件扳手空间预留，安装时从壳体外侧穿入接头主体，内侧旋合六角螺母锁紧，螺母和壳体接触面预留了平垫适配的沉台空间，不需要额外扩孔就能完成密封固定。

　　尾部压帽外圆周做了等距分布的轴向防滑竖纹，现场装配时即使操作人员戴劳保手套，也可以徒手旋紧预压，不需要专用工具就能提供足够的握持摩擦力，压帽内壁的导向锥面和主体端部的锥面做了匹配斜度，旋合过程中会自动对中，不会出现压帽偏斜、卡滞咬螺纹的问题。中空穿线主体的内孔做了多级台阶设计，入口处做了大圆角倒角，穿线时不会刮伤电缆外护套，内部的弹性卡爪沿圆周均匀开槽，收拢时每一片卡爪都能贴合电缆外圆，抱紧力分布均匀，不会出现局部应力集中把电缆护套压变形、压伤线芯的情况。

　　六角锁紧螺母的外形采用标准外六角结构，既可以用开口扳手施加规定锁紧扭矩，也适配现场常用的活动扳手、套筒工具，螺母端面和壳体接触的位置做了平整贴合面，锁紧后不会出现翘曲，配合可选的橡胶密封圈还能提升进线部位的防尘防水等级，满足户外溅水、多粉尘车间的使用要求。整套模型的所有配合面都还原了实际机加工、注塑生产的工艺特征：螺纹段的牙型完整，尖角位置都做了符合注塑工艺要求的小圆角过渡，没有出现建模时常见的零厚度面、干涉错位问题，结构设计人员可以直接调取这套模型完成设备壳体的进线孔开孔校核、布线空间排布，也可以根据所用电缆的外径调整内孔尺寸、卡爪抱紧范围，适配不同线径的动力电缆、信号电缆安装需求，在设备装配时提前预判扳手操作空间、线缆弯曲半径，避免现场安装时出现接头和周边零件干涉、扳手无法就位的问题。
