手动省力钢丝钳夹持剪切工具结构

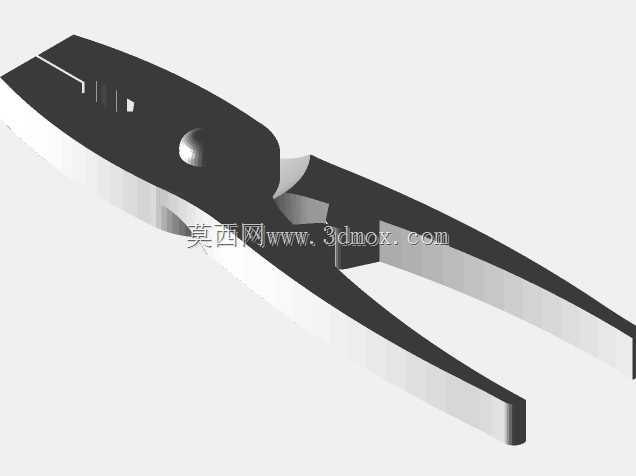

　　该手动钳具属于车间装配、维修工位与现场安装作业中高频使用的通用五金工具，整体采用两片钳体绕中部销轴铰接的经典杠杆结构，依靠人手握持手柄施加握力，经销轴支点放大作用力后，在钳口区域形成远大于手部输入的夹持与剪切力，可完成线材剪切、小零件夹持、薄金属件弯折、螺母临时拧动等多种现场作业。

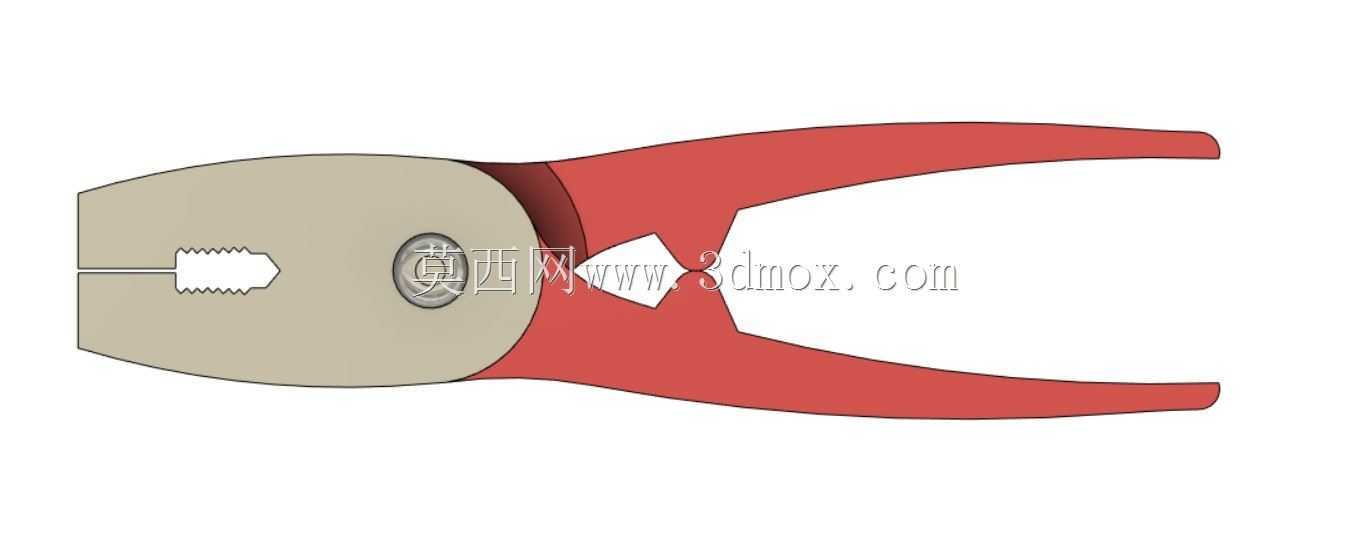

　　从结构布局来看，钳头部分整合了两类作业区域：钳头最前端为带滚花纹理的平夹持面，滚花齿纹可大幅提升钳口与工件接触面的摩擦系数，夹持圆形线材、扁平小零件时不易打滑；夹持面后侧设置圆形剪切口，刃口经过局部硬化处理，可对铁丝、铜丝、细钢丝等金属线材完成剪切作业。两片钳头在销轴位置同轴铰接，销轴端部采用铆接或轴用挡圈限位，保证钳体开合过程中径向无明显窜动，铰接转动顺滑无卡滞。

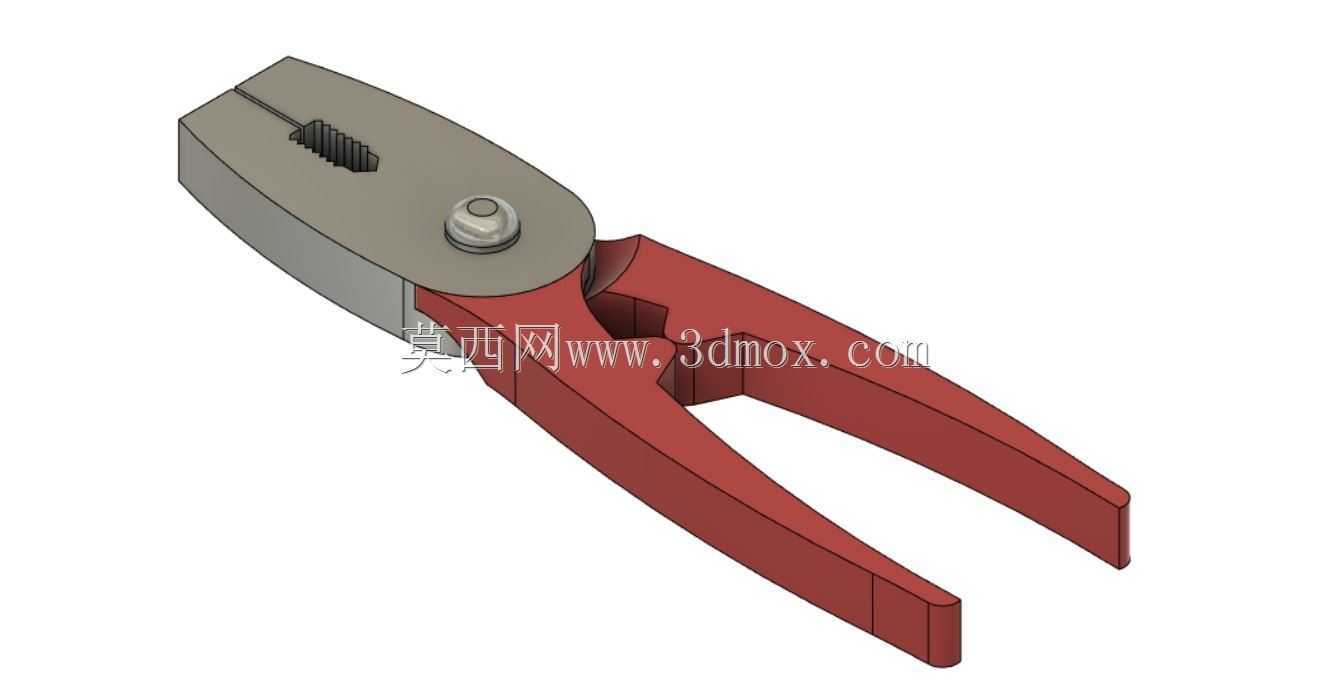

　　手柄部分采用加长力臂设计，手柄长度显著大于钳头工作段长度，利用杠杆原理进一步放大握持作用力，手柄外形贴合人手握持的曲面轮廓，边缘做圆角过渡，长时间握持作业时不易硌手；手柄外侧包覆红色防滑绝缘层，既可以提升握持摩擦力，也可在低压带电作业场景下提供基础绝缘防护，适配电工现场检修的使用需求。

　　设计过程中首先确定钳体的杠杆力臂比例，在保证手柄长度适合成年人单手握持的前提下，尽可能提升力臂比值，降低使用者的握力负荷；钳头部分的硬度分布做差异化设计，剪切刃口区域采用高碳钢淬火处理提升硬度与耐磨性，钳体中段与手柄部分保留适当韧性，避免剪切硬线材时钳体发生脆性断裂。铰接销轴的配合间隙控制在合理范围，间隙过小会导致钳体开合转动卡涩，间隙过大则会使两片钳口错位，剪切时出现刃口贴合不严、线材剪不断的问题。

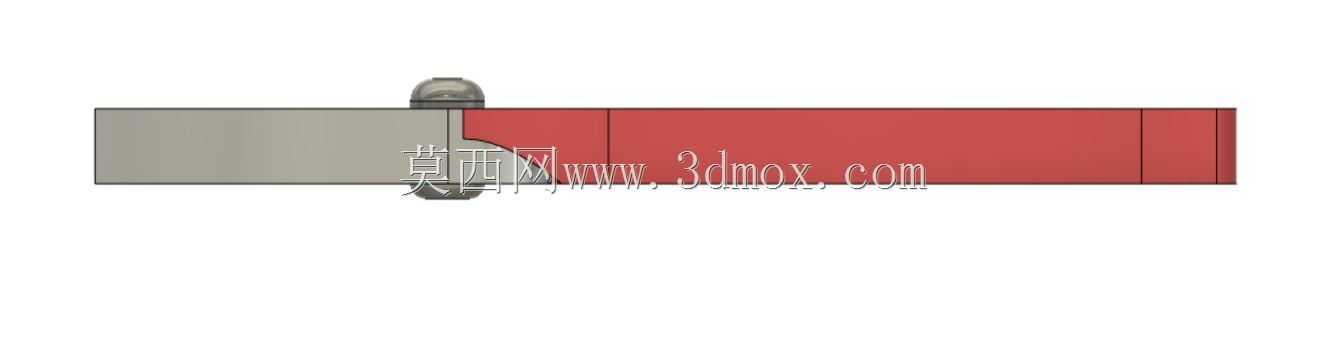

　　外形尺寸方面，该钳具整体长度适配成人单手操作范围，钳头最大张开角度可满足常规直径线材与小型零件的夹持需求，闭合状态下整体轮廓紧凑，可直接放入工具腰包或维修工具箱携带，无需额外安装固定结构，使用时取出即可操作。在设备维修场景中，它可用于拆卸锈蚀的小开口销、剪切绑扎铁丝；在电气装配场景中，可用于剪切导线、夹持线头剥线；在五金加工工位上，也可作为临时夹持工具辅助小型工件的定位装夹，是通用工装与维修工具配置中不可或缺的基础手动器具。三维建模过程中需准确还原铰接销轴的同轴配合关系、钳口滚花的齿形结构以及手柄曲面的人体工学轮廓，保证开合运动模拟无干涉，结构尺寸符合手动钳具的实际使用比例。
