波兰产LC531辉光数码管精细结构

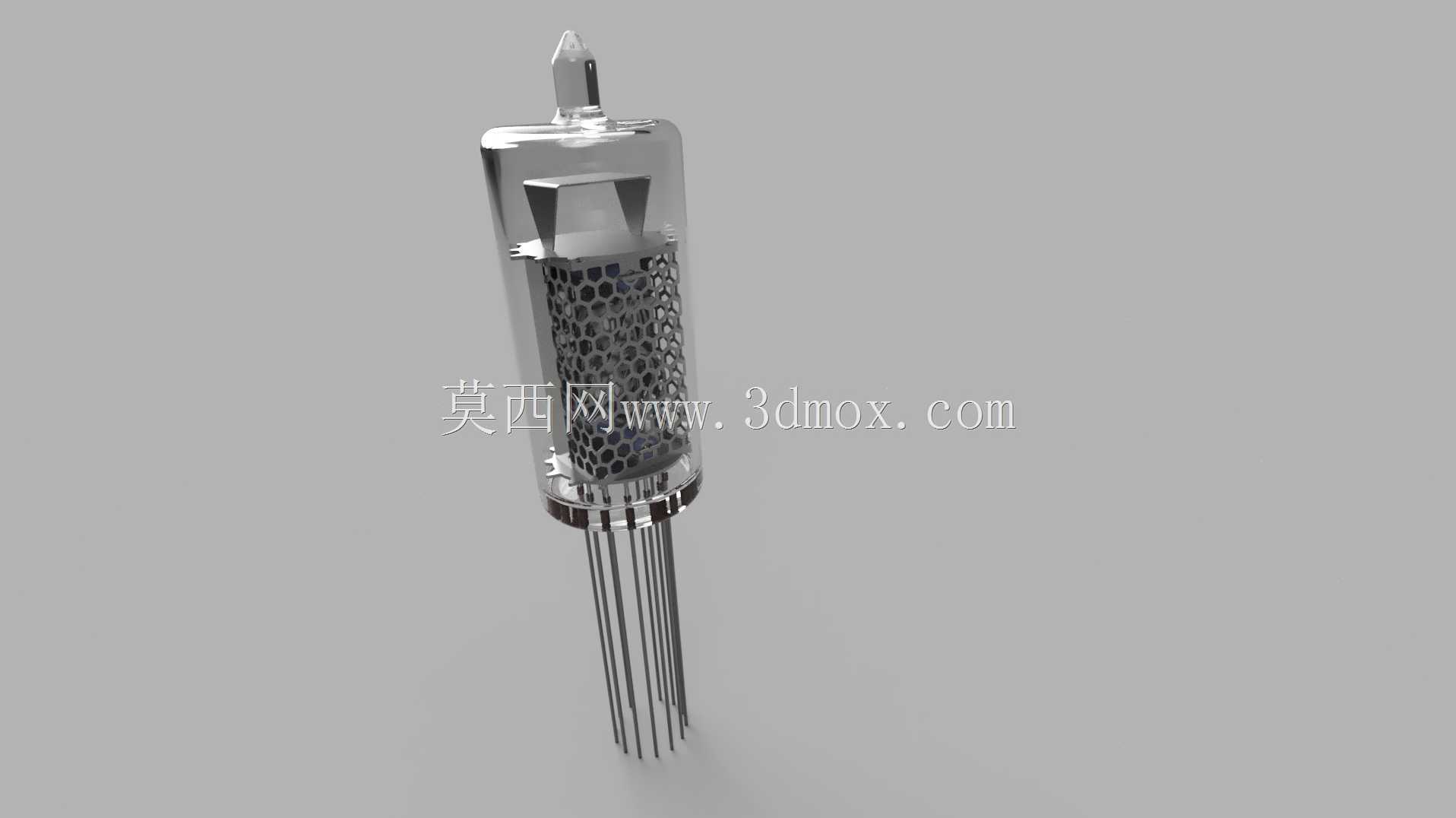

　　这款LC531辉光数码管属于早期冷阴极气体放电显示器件，在数字显示技术发展历程中占据特殊位置，常被用于复古时钟改装、老式工业计数设备复刻、蒸汽朋克风格电子装置搭建以及早期数字仪表的维修替换场景。从三维结构拆解来看，器件整体采用密封玻璃泡壳封装，顶部为尖状抽真空封离端，玻璃壳内部容纳整套阴极与阳极组件，底部引出多根金属插针用于电路焊接连接。建模时优先还原玻璃外壳的通透薄壁特征，壳内核心区域为蜂窝状屏蔽网结构，该金属网既作为阳极电场约束构件，也可屏蔽外界杂散电场对放电辉光的干扰，网体内部依次排布0至9共十个 shaped 金属阴极字符片，每个字符片独立连接一根底部引脚，工作时对应阴极通入负高压，阳极接正高压，管内充入的惰性气体被电离后在字符表面形成橙红色辉光，实现数字显示。

　　设计层面充分考虑了早期电子器件的装配逻辑：内部金属支架采用冲压薄钢片弯折成型，通过点焊固定各阴极引脚的相对位置，保证十个字符片在轴向高度、径向间距上保持一致，避免不同数字点亮时出现辉光位置偏移、亮度不均的问题。玻璃泡壳与底部金属管脚封接处采用玻璃-金属熔封工艺，建模时还原了封接边的圆角过渡特征，底部引脚采用平直硬金属丝设计，引脚间距符合早期电子管管座的通用安装尺寸，可直接适配对应规格的八脚以上管座，安装时管体轴线垂直于PCB板面，占用板面投影范围约为直径二十毫米左右的圆形区域，管体总高度含顶部封尖端约五十毫米，布局时需在管体上方预留至少五毫米的安全间隙，避免与设备外壳或其他元件发生干涉。

　　实际选型应用中，这类辉光管的工作电压远高于现代半导体显示器件，结构建模时需同步考虑周边高压驱动电路的绝缘间距，内部网状阳极的镂空纹理做了等比例还原，管壁厚度控制在零点八毫米左右，既保证玻璃结构的视觉通透感，也符合真实器件的机械强度要求，引脚长度预留十毫米左右，适配波峰焊与手工焊接两种装配工艺，管体底部的定位凸台可在装入管座时起到周向防错作用，避免引脚插反损伤器件。
