减压阀配套填料函压紧密封装配结构

　　这套填料函结构主要服务于工业减压阀、调节阀及部分常压工艺管路上的阀杆动密封部位，核心作用是在阀杆做升降或旋转调节动作时，阻断阀内介质沿阀杆配合间隙向外泄漏。现场工况里，蒸汽、压缩空气、低压油品或洁净水输送管线都可能用到同类结构，尤其在需要定期维护密封填料、又不希望整体拆卸阀体的场合，这种分体压紧式布置能明显缩短检修停机时间。

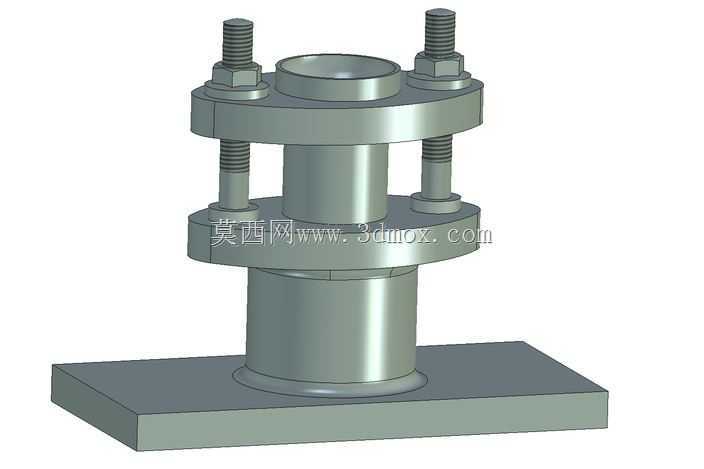

　　从结构层级看，底部矩形安装底板承担整机定位，底板上预留的安装孔可直接落在阀体支架或操作平台基座上，安装时先校核底板孔距与基座螺孔的同轴度，再放入定位销承受侧向剪切力，最后拧紧固定螺栓，避免压紧载荷作用时组件偏摆。底板上方的立式筒体为填料容纳腔，腔体内壁与阀杆之间形成环形填料空间，实际装配时会在该空间内逐圈填入柔性石墨、芳纶盘根或聚四氟乙烯填料，填料两端设置金属垫环，防止软填料被介质压力挤出。

　　上部的圆形压盖通过四根对称布置的螺柱与下方法兰连接，螺柱两端配置六角螺母，拧紧螺母时压盖沿阀杆轴向平稳下行，均匀挤压填料环，使填料沿径向胀开并贴合阀杆外圆与筒体内壁，建立可靠密封。四根螺柱采用对角分步拧紧的操作方式，可避免压盖倾斜导致阀杆卡滞或局部填料磨损过快；压盖中心开孔与阀杆保留小间隙配合，既允许阀杆动作，又限制填料过量挤出。

　　建模过程中需重点控制几处配合边界：压盖与筒体的同轴度直接决定填料受压均匀性，螺柱孔分布圆要与上下法兰孔位完全对应，阀杆贯穿通道的直径需匹配所选阀杆尺寸，底板厚度与加强过渡圆角要承受螺母拧紧时的反作用力。外形安装边界上，底板长宽决定基座占用面积，顶部螺柱伸出高度决定压盖最大上行行程，也就是填料磨损后可补偿的压紧量，外围最大轮廓为压盖法兰外径，现场布置管线保温层或操作护栏时要留出扳手空间。

　　设计思路上没有采用一体式压紧螺母，而是选择双法兰多螺柱结构，优势在于压紧力分布更均匀，单根螺柱载荷更低，长期运行后螺纹变形风险小；维护时只需松开螺母即可取出旧填料、更换新盘根，不必拆卸底部筒体与管路连接。压盖与筒体之间预留的轴向间隙，也为填料蠕变补偿留出余量，运行人员可在巡检时微量拧紧螺母消除泄漏，无需立刻停机。

　　对于结构设计人员，这套模型可直接作为阀类产品密封模块的参考母版，调整筒体内径、填料腔深度、螺柱规格与底板尺寸后，就能适配不同通径、不同压力等级的减压阀；建模时同步验证阀杆行程内压盖无干涉、扳手操作空间充足、紧固件受力对称，能减少后续样机试制阶段的装配返工。
