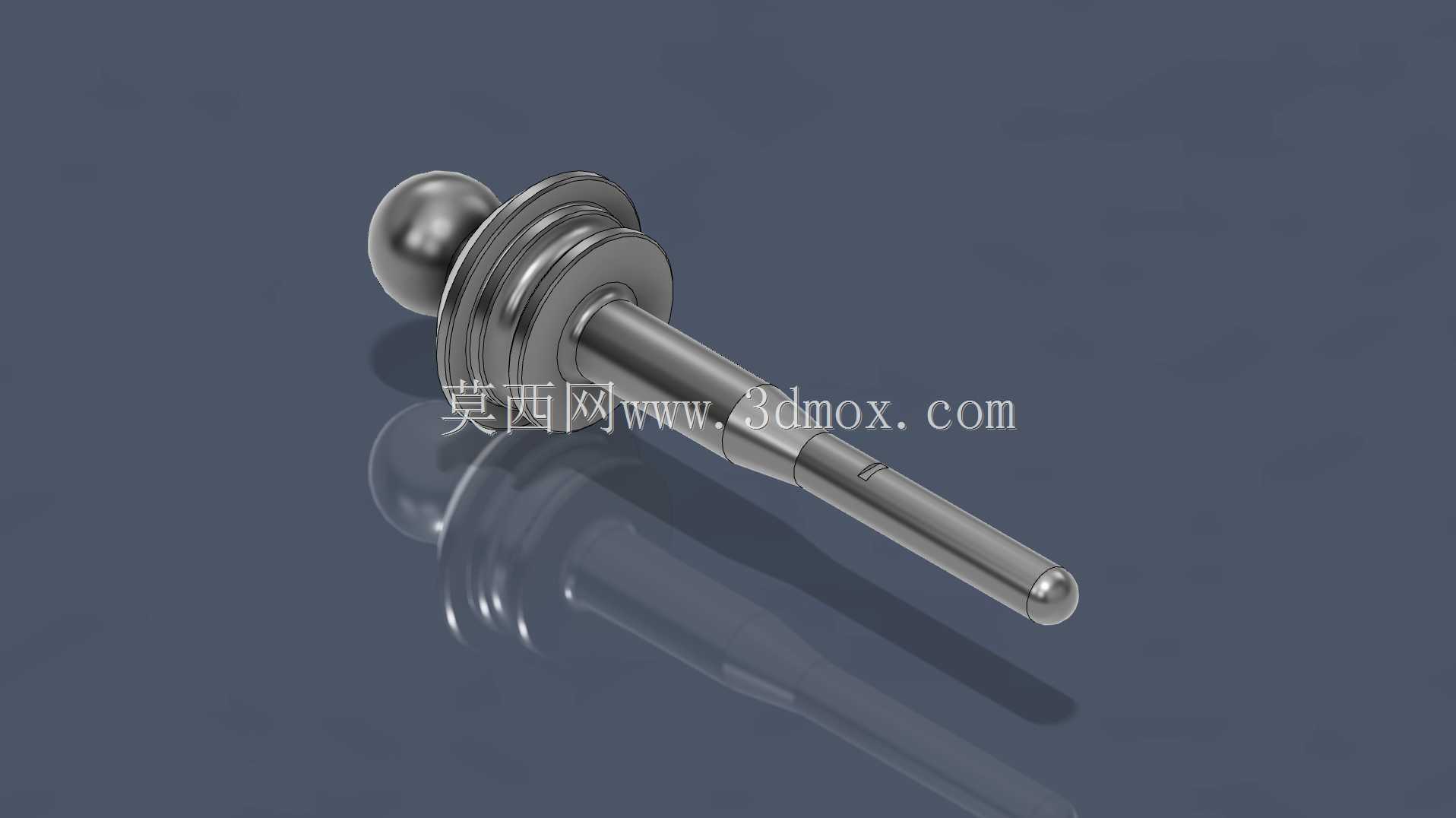

这套阀芯柱塞组件是减压阀内部承担压力调节与介质通断的核心运动件,整体采用细长轴加端部球头的构型,中部布置多道环形凸台用于安装密封件与导向套,球头端直接与阀座锥面配合实现密封,长杆尾端则伸入调节腔与弹簧、膜片或活塞机构联动。从现场装配逻辑看,球头的球面度与表面粗糙度直接决定关闭状态下的内漏水平,建模时球面与阀座接触带需保留均匀的接触应力分布,多道环槽的槽宽、槽深要匹配所选O型圈或格莱圈的压缩率,既保证往复运动时不卡滞,又能在额定压差下阻断介质沿杆身窜流。长杆部分设计为逐级变径,靠近球头的粗段承担主要导向,承受介质侧向力,尾端细径用于穿过弹簧座并连接锁紧螺母,变径过渡处全部采用圆角平滑衔接,避免高频启闭时在应力集中位置萌生疲劳裂纹。
材质选用6061铝合金,兼顾轻量化与切削加工性,适合中低压、弱腐蚀工况下的气动或液压调压回路,在空分设备、实验气路、小型流体控制站中,这类阀芯常配合黄铜阀体使用,铝件的低惯量特性让压力响应更快,弹簧复位所需的驱动力也更小。建模过程中需重点核对几个安装边界:球头直径必须小于阀腔入口通道,保证组件能从阀体上端整体装入;中部最大凸台外径要与阀体内孔导向段形成间隙配合,单边间隙控制在0.02至0.05毫米之间;杆身总长需匹配阀盖调节行程,球头抵达阀座全关位置时,尾端螺纹要露出弹簧座足够长度以安装锁紧件;环槽的轴向位置要避开阀体上的进出介质孔,防止密封件在行程中扫过孔口造成啃切。
结构细节上,球头与杆身采用一体化回转体造型,无焊接拼接,消除了焊缝在交变压力下的失效风险;凸台端面预留有密封件轴向定位台阶,装配时O型圈不会随杆往复而轴向窜动;尾端圆柱面加工有小平面,可配合防转结构避免阀芯随介质涡流自转。在调压动作中,当下游压力低于设定值,弹簧推动阀芯使球头离开阀座,介质经节流间隙流入下游;压力回升后膜片带动杆身反向运动,球头逐步逼近阀座,节流面积减小直至完全闭合,整个过程中多道环槽内的密封件始终贴紧阀腔内壁,将高压侧与调节弹簧腔可靠隔离。建模时回转轮廓优先用草图旋转生成,环槽与圆角特征分层建立,方便后续根据密封件选型调整槽径,装配环境中还需模拟阀芯全行程的干涉情况,确认球头在最大开度下不撞击阀体流道内壁,尾端在全关位置不与调节螺钉发生硬接触,为后续工程图出图、数控车削加工以及密封件选型提供完整的结构依据。
