减压阀用带定位凸缘传动销轴结构

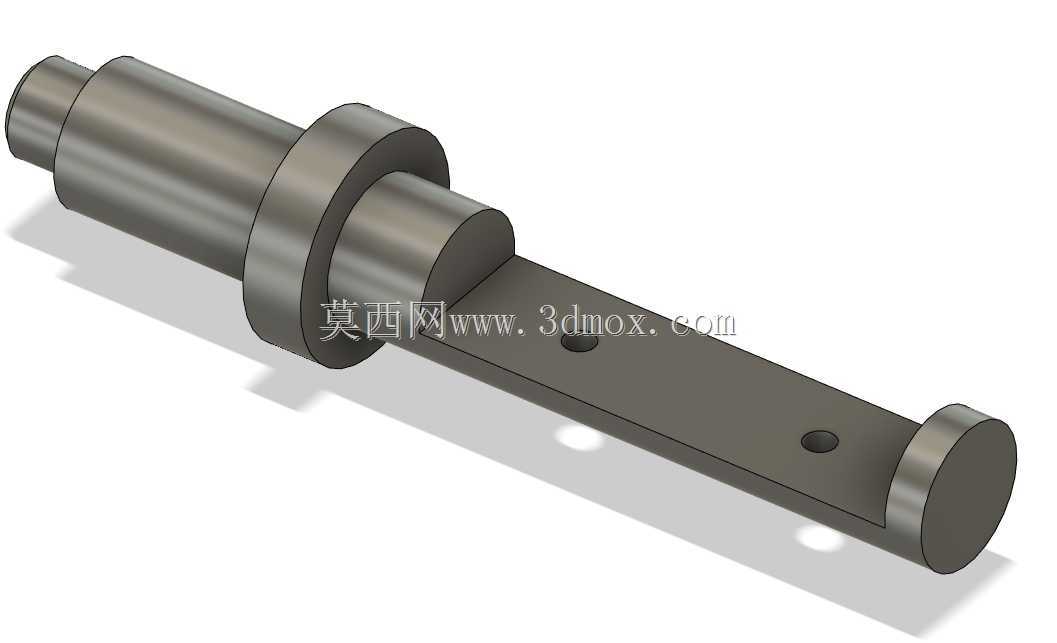

　　这款轴类零件是减压阀内部的核心传动承载部件，主要应用在工业管路调压系统的直动式或先导式减压阀腔体内部，承担阀芯位移传递、开合行程限位、运动导向的核心作用，是保障减压阀输出压力稳定的关键受力零件。从结构设计来看，零件采用阶梯轴加侧置传动臂的一体化结构，左端多段不同直径的圆柱轴段，分别对应腔体内部的密封件安装位、轴承支撑位、轴向定位凸缘，其中径向凸起的环形凸缘厚度经过精确核算，既可以限制轴件的轴向窜动行程，避免阀芯开合超程导致的压力失准，又能作为装配时的轴向定位基准，降低现场装配的对位难度。

　　侧置延伸的扁平传动臂上开设两个不同孔径的定位孔，大孔用于和阀芯推杆做销接固定，传递调压弹簧的复位作用力，小孔用于装配限位销，和阀腔内壁的导向槽配合，限制轴件的周向转动，避免传动过程中出现偏磨、卡滞的问题。设计阶段针对零件的受力特性做了结构优化，传动臂和主轴段的衔接位置做了圆弧过渡处理，避免应力集中导致的长期交变载荷下的断裂问题，所有轴段的外圆面都预留了合适的加工公差，和密封件配合的轴段表面粗糙度控制在Ra0.8以内，减少密封件的磨损，延长整阀的维护周期。

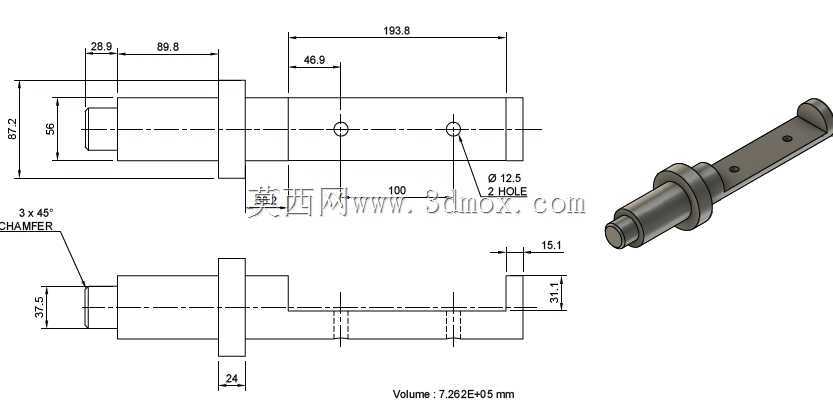

　　安装边界方面，零件的最大径向尺寸由中部的定位凸缘决定，装配时需要从阀腔的侧端盖位置穿入，依次穿过支撑衬套、密封组件后和阀芯组件完成销接，传动臂的伸出长度严格匹配阀腔内部的导向槽深度，不会出现运动干涉。实际工况下，这类轴件长期承受弹簧的往复作用力、介质压力的轴向冲击，因此材质选型一般选用调质处理的45号钢或者不锈钢，表面做发黑或者钝化处理，兼顾强度和耐介质腐蚀性能，在给排水管路、工业气体调压系统、液压传动回路的减压阀中都有广泛应用，其结构精度直接影响减压阀的压力调节精度、启闭响应速度以及运行寿命，建模过程中严格按照阀腔的装配尺寸链做公差匹配，确保各配合面的尺寸精度符合装配要求，可直接用于同类减压阀的结构设计参考、零件加工出图以及虚拟装配仿真。
